Powszechnie używane terminy wyjaśnij
Zdefiniuj warunki maszyny, aby wybrać odpowiedni model giętarki rur i rurki

Maszyna zginania rur na trzpieniu NC:

Sterowana liczbowo rurka szkiełka i giętar hydrauliczny rurowy, który jest odpowiedni dla prostego kształtu zginania. Jest to praktyczne półautomatyczne rozwiązanie dla małych i średnich środowisk produkcyjnych.

Zgięcie trzpienia jest metodą obrotowego zginania losowania, w której - trzpień, solidny wałk trzpienia z do pięciu segmentów, w kształcie pączku, kulki, które są po prostu nieco mniejsze niż ID rury/rurki, która jest wygięta - jest wstawiana - do rury/rurki, aby zapewnić wewnętrzne wsparcie podczas zginania.

Maszyna zginająca rurki trzpieńca CNC:

PLC lub IPC kontrolowana przez Kieprz Rurkę i giętarkę rur, które mogą być kontrolowane 2 lub 3 osi zgodnie z wymaganiami klienta.
CNC Automatyczne rurki zginające rurki z najwyższą wydajnością, dynamiką i precyzją. Koncepcja hybrydowa łączy zalety technologii napędu elektrycznego i hydraulicznego. Programy zginające mogą być tworzone, przetwarzane i administrowane bezpośrednio na komputerze. Jest to idealna maszyna do zginania rur CNC do środowisk o wysokiej i precyzyjnej produkcji.

Cechy hybrydowej giętarki rurowej:
1. Seria maszyny wykorzystuje zawory hydrauliczne i zintegrowane obwody w celu indywidualnego sterowania ruchem zginania, co przedłuży żywotność części hydraulicznych ... Servo Drive zapewnia wysoką dokładność pozycjonowania zginania, co zapewnia wysoką jakość zginania.

Maszyna zginająca rur CNC z wieloma stosem:

Jeśli potrzebujesz więcej niż jednego zgięcia w rurce, następne pytanie, które należy wziąć pod uwagę, czy wszystkie mogą być do tego samego promienia.
Często widzimy rysunki, które wymagają dwóch lub trzech różnych promieni zakrętu, które w tym przypadku są w tym przypadku, możesz potrzebować dwóch stosów, trzech stosów lub nawet wielopasmowego, aby zakończyć cały proces zginania bez zmiany narzędzia o różnym promieniu.

Basic Draw Benders to taki, który nazywa się pojedynczym stosem, to znaczy, że mogą przyjmować tylko jeden zestaw narzędzi na raz. Teraz technicznie możliwe jest wykonanie zgięcia z jednym narzędziami promienia, usuwanie rurki, zmiana narzędzia do innego promienia i wykonanie kolejnego zakrętu, ale trudno jest wrócić do dokładnie tego samego punktu odniesienia i możesz zobaczyć, ile jest więcej czasu zaangażowany, więc rzadko jest to gotowe.

Funkcja zginania rur CNC z zginaniem push (toczeniem):

Może to łatwo osiągnąć bardzo duży zgięcie promienia w porównaniu do obrotowego zginania losowania. Styl zginania, w którym ramię zakrętu jest poruszane dodatnio o kilka stopni, a następnie rurka jest przepychana przez zestaw rolków, aby utworzyć zakręt. Zestaw wałków umieszczonych na pozycji matrycy i na położeniu matrycy. Wszystkie rolki obracają się swobodnie. Możliwe jest kształtowanie 3D. Rura jest prowadzona między obrotami zginającymi i obrońcami, podczas gdy jest przepychana przez narzędzia. Pozycja formowania się definiuje promień zginania. Aby zmienić płaszczyznę gięcia, popychacz obraca rurkę wokół jej osi podłużnej.

Maszyna zginająca rur CNC z funkcją wzmacniacza:

Gdy wymagane jest małe zginanie CLR lub przerzedzenie ściany ma kluczowe znaczenie, funkcja wzmacniacza ma najbardziej wydajne i innowacyjne rozwiązanie do wytwarzania dodatkowych zakrętów promienia przy minimalnym deformacji.
Cylinder asyst/booster ciśnienia jest zintegrowany z głowicą nośnika ciśnienia.
Ogólnie rzecz biorąc, grubość ściany rurki pod kątem zewnętrznym staje się cieńsza z powodu wydłużenia materiału i zmarszczki pod kątem wewnętrznym przez ściskanie materiału. W rurce zapobiegawczej deformacja/pęknięcie ścisłego promienia SLS giętarka rurki wyposaża tylną siłę przypominającą, z pomocą wzmocnienia bocznego (wzmacniacz ucisku ciśnienia), którą można dostosować zgodnie z prędkością zginającą, materialną naturą, stopniem zginania itp. .urządzenie wspomagające,W połączeniu zW pełni hydrauliczna maszyna zginająca CNC,Włączamy replikację części precyzyjnych z minimalnym czasem procesu, a także usuwamy możliwość błędu ludzkiego.

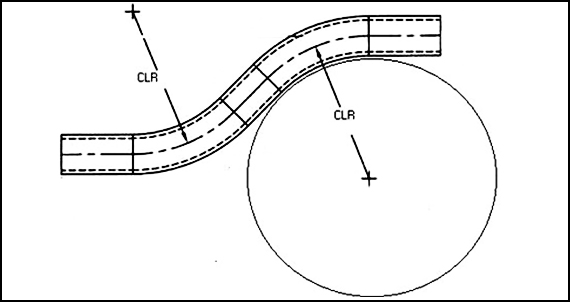

Promień linii środkowej (CLR):Jest pomiarem promienia rur lub rur, że będziesz trzpieńca lub obrotowe zgięcie. Jest to odległość w mm lub calach od środka rur lub krzywizny rurowej do osi linii środkowej rury lub rurki, którą będziesz zginanie trzpienia lub zgięcie obrotowe.
Oto łatwy sposób pomiaru CLR:

Krok 1:Jeśli dostępna jest zgięta rurka próbki lub rura, umieść rurkę lub rurę, którą chcesz zgiąć na dużym kawałku papieru na podłodze.

Krok 2:Śledzenie rurki próbnej lub rurki, którą chciałbyś naciskać na papierze, kontynuując wzór, dopóki nie zrobisz pełnego okręgu z rurką lub rurą, z którą pracujesz.

Krok 3:Zmierz (w mm lub calach) od środka rurki lub rury do środka narysowanego koła.

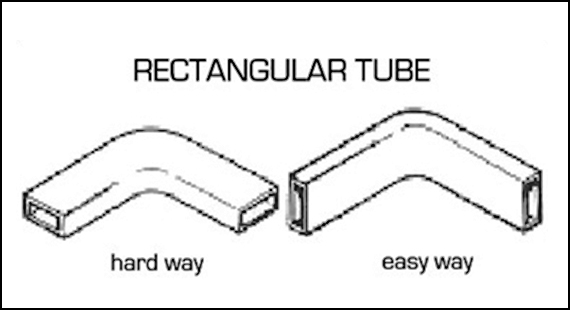

● Łatwy sposób (EW):To zginanie przedmiotu po krótkiej stronie podczas procesu zginania trzpienia; zginanie prostokątnej rurki lub rury.
● Hard Way (HW):To zginanie przedmiotu obrabianego po jego długiej stronie podczas procesu zginania trzpienia; zginanie prostokątnej rurki lub rury.
