W branży obróbki metali istnieje kosztowne błędne przekonanie, które wielu właścicieli sklepów odkrywa dopiero po zainwestowaniu w drogi sprzęt: droga giętarka CNC nie gwarantuje idealnych gięcia. Prawdziwy sekret precyzji kryje się w czymś znacznie mniejszym, ale o wiele ważniejszym — narzędziu do gięcia rur , które faktycznie dotyka materiału.
W SLS Machinery widzieliśmy zbyt wielu producentów zmagających się z problemami z jakością, pomimo posiadania maszyn najwyższej klasy. Prawda jest prosta: Twoja maszyna zapewnia moc, ale niestandardowe matryce do gięcia zapewniają precyzję. Przyjrzyjmy się, dlaczego narzędzia do gięcia rur zasługują na znacznie więcej uwagi, niż zwykle.
Dlaczego oprzyrządowanie jest prawdziwą „duszą” zakrętu
Gięcie obrotowe jest złożonym procesem fizycznym. Kiedy zginasz rurę, działa na nią jednocześnie wiele sił – napięcie na zewnątrz, ściskanie wewnątrz i wszędzie tarcie. Jeśli matryce do gięcia rur nie zostaną prawidłowo zaprojektowane, napotkasz takie problemy, jak:
Zmarszczka na wewnętrznym promieniu
Nadmierne pocienienie ścian
Zadrapania i znakowanie powierzchni
Niespójność wymiarowa pomiędzy częściami

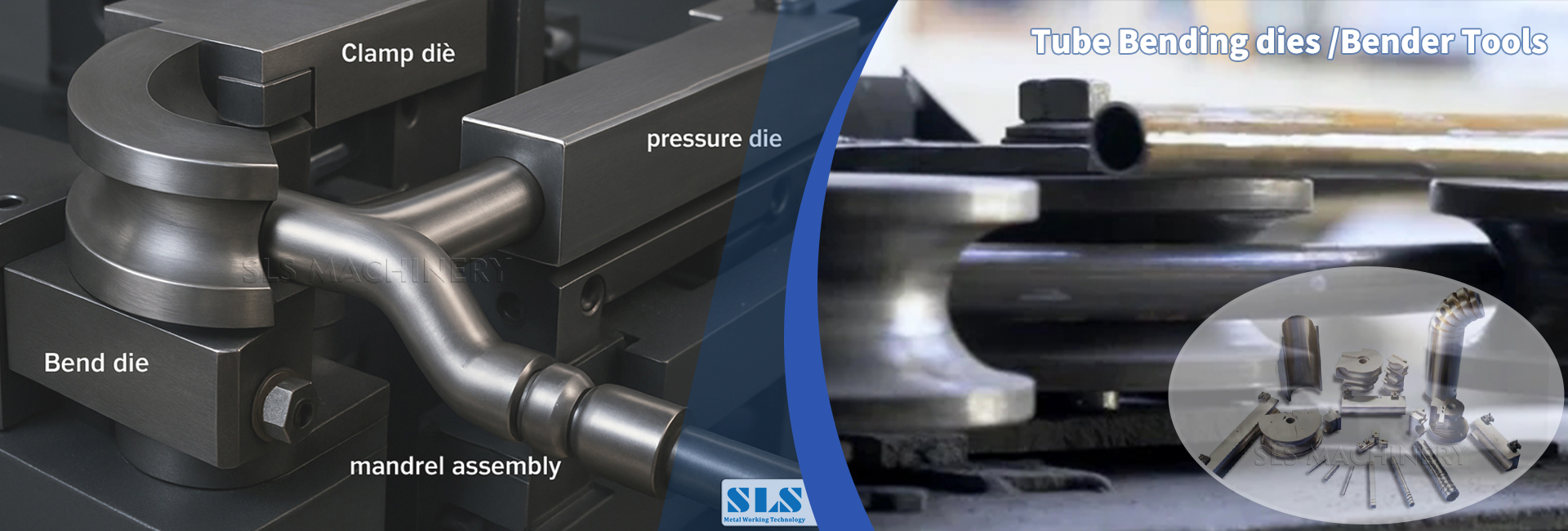

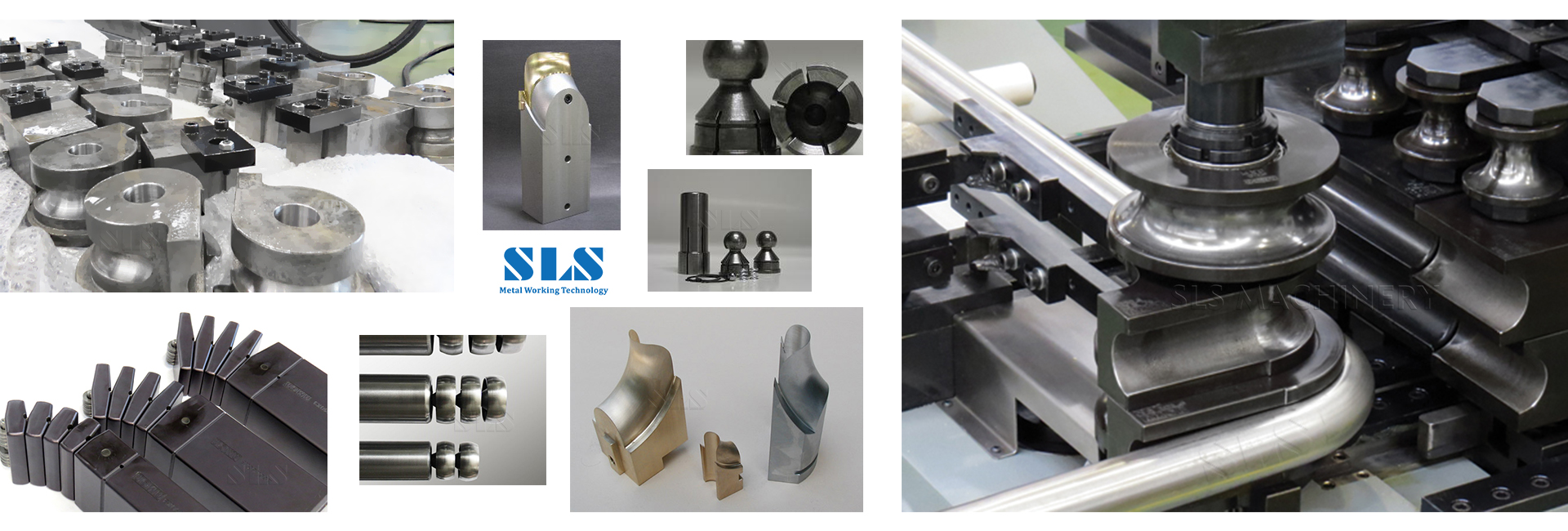

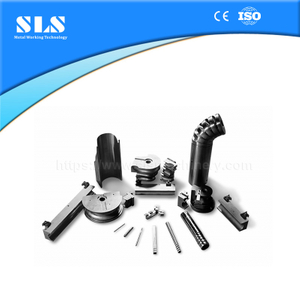

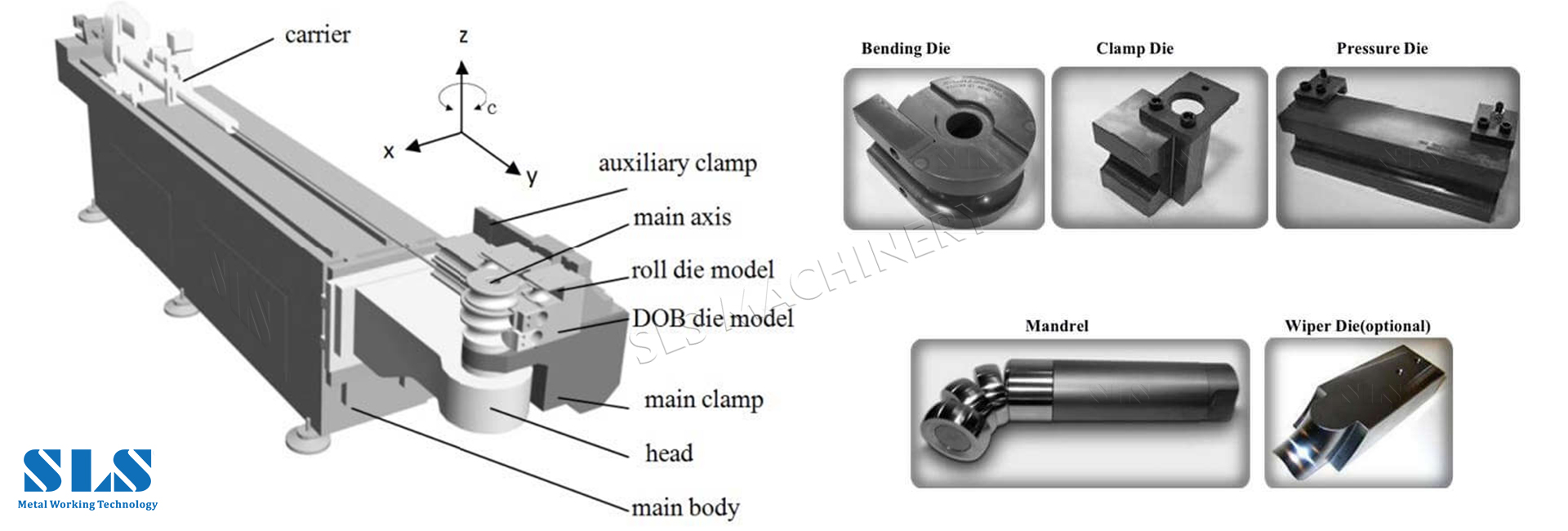

System wysokowydajnych narzędzi do gięcia obrotowego składa się z pięciu kluczowych elementów, które muszą współpracować jako jednolity system:
Gięcie matrycy : Jest to podstawowe narzędzie do formowania, które określa promień linii środkowej. To podstawa całej operacji.
Matryca zaciskowa : ten element mocuje rurę do matrycy do gięcia i inicjuje kontrolowany ruch materiału. Jeśli matryca zaciskowa nie trzyma się prawidłowo, nic innego nie ma znaczenia.
Matryca ciśnieniowa : zwana także matrycą dociskową, wywiera stałą siłę i podąża za rurą przez zagięcie, zapobiegając deformacji promienia zewnętrznego.
Wiper Die : Zapobiega marszczeniu w punkcie stycznym, kontrolując kompresję na wewnętrznym promieniu. W przypadku gięcia o małym promieniu wysokiej jakości matryca wycierająca nie podlega negocjacjom.
Trzpień : zapewnia wewnętrzne wsparcie w celu utrzymania grubości ścianki i zapobiegania zapadaniu się. Trzpień do gięcia rur jest prawdopodobnie najbardziej źle rozumianym, ale niezbędnym elementem w wymagających zastosowaniach.
Kiedy standardowe narzędzia zawodzą: przypadek rozwiązań niestandardowych
Gotowe, niestandardowe matryce do gięcia często nie sprawdzają się, gdy trzeba stawić czoła konkretnym wyzwaniom inżynieryjnym. Oto, kiedy należy rozważyć niestandardowy projekt oprzyrządowania do gięcia rur :
Gięcie rur cienkościennych
W miarę jak ściany stają się cieńsze, margines błędu znika. Standardowe narzędzia mają trudności z kontrolowaniem przepływu materiału. Wymaga to specjalistycznych trzpieni, takich jak konstrukcje wielokulkowe i zaawansowane systemy narzędzi blokujących , które zatrzymują materiał i zapobiegają wytłaczaniu na linii podziału.
W SLS Machinery polecamy narzędzia z blokadą odwrotną i narzędzia z wargami do zastosowań w cienkościennej stali nierdzewnej. To udoskonalenie projektu mechanicznie stabilizuje zależności oprzyrządowania w całym cyklu gięcia, poprawiając powtarzalność nawet przy niewielkim zużyciu maszyny.
Zginanie o wąskim promieniu
Kiedy promień linii środkowej jest mniejszy niż półtorakrotność średnicy rury, wkraczasz na niebezpieczne terytorium. Ryzyko wyboczenia ściany wewnętrznej i pocienienia ściany zewnętrznej wzrasta wykładniczo. Precyzyjnie obrobiona matryca wycierająca staje się niezbędna, a wybór trzpienia staje się krytyczny.
Współczynnik ściany — średnica zewnętrzna podzielona przez grubość ściany — określa, ile wsparcia potrzebujesz. W przypadku współczynników ścian powyżej siedemdziesięciu znajdujesz się na obszarze cienkościennym, który wymaga specjalistycznych typów trzpieni do gięcia rur.
Materiały o wysokiej wartości
Podczas pracy ze stalą nierdzewną, Inconelem lub innymi stopami egzotycznymi wykończenie powierzchni ma kluczowe znaczenie. Standardowe oprzyrządowanie często pozostawia niedopuszczalne ślady. Systemy narzędzi blokujących eliminują problemy z wyrównaniem zacisku i matryc dociskowych, praktycznie eliminując ślady narzędzi i chroniąc drogie materiały.
Zrozumienie technologii trzpienia
Trzpień do gięcia rur zasługuje na szczególną uwagę, ponieważ często jest kluczem do udanych, wymagających zakrętów. Różne typy trzpieni do gięcia rur służą różnym celom:
Trzpienie wtykowe : Proste i niezawodne w przypadku zagięć o większym promieniu i cięższych rurach ściennych. Są one często używane bez matrycy wycierającej.
Trzpienie kulowe : Najpopularniejszy typ do różnych zadań gięcia. Liczba kulek — zazwyczaj od jednej do sześciu, ale czasami do dziesięciu w przypadku złożonych projektów — jest określana na podstawie współczynnika ściany i współczynnika D, który jest średnicą zewnętrzną podzieloną przez promień linii środkowej.
Trzpienie z formowaną końcówką : odmiana trzpieni wtykowych z promieniem wyciętym w końcówce w celu dopasowania do zagięcia, zapewniając większe wsparcie wewnętrzne. Są one skuteczne w przypadku rurek wymienników ciepła.
Trzpienie cienkościenne : Zaprojektowane do współczynników ścian wynoszących siedemdziesiąt lub więcej i małych promieni. Wersje o ultracienkich ściankach wytrzymują współczynniki ścian powyżej dwustu, powszechnie spotykane w zastosowaniach lotniczych.
Materiały trzpienia również mają ogromne znaczenie. W przypadku stali nierdzewnej i Inconelu preferowane są stopy brązu i aluminium, aby zmniejszyć tarcie i zapobiec zacieraniu się. Stal hartowana z chromowaniem sprawdza się lepiej w przypadku aluminium, miedzi i stali miękkiej.
Podejście systemowe: poza pojedynczymi komponentami
Wiodąca w branży konstrukcja narzędzi do gięcia rur wykracza poza pojedyncze komponenty. Opatentowana koncepcja systemu oprzyrządowania blokującego mechanicznie blokuje zacisk i matryce dociskowe do matrycy do gięcia, osiągając idealne samoosiowanie. Ten:
Znacząco skraca czas konfiguracji
Obniża ilość złomu materiału
Kompensuje zużycie maszyny
Praktycznie eliminuje znakowanie narzędzi
Oto filozofia, którą SLS Machinery wnosi do Twojego warsztatu. Nie sprzedajemy tylko matryc — projektujemy kompletne systemy narzędzi do gięcia obrotowego . Nasi eksperci analizują właściwości materiału, współczynnik ścianki, promień gięcia i typ maszyny, aby zaprojektować dopasowany zestaw, który działa jako jedna jednostka.
Znalezienie zamiennych matryc do gięcia
Jeśli potrzebujesz wymiennych matryc do gięcia , masz opcje. Wielu producentów oferuje oprzyrządowanie do hydraulicznych giętarek do rur i oprzyrządowanie CNC do gięcia rur z magazynu. Aby jednak uzyskać optymalną wydajność, należy wziąć pod uwagę następujące czynniki:
Materiały narzędziowe : Wysokiej jakości matryce wykonane są z wybranej stali stopowej o wysokiej twardości, poddanej obróbce cieplnej w celu uzyskania maksymalnej wytrzymałości. Precyzyjne frezowanie i szlifowanie zapewniają płynne prowadzenie rury i zmniejszone tarcie.
Obróbka powierzchni : Różne powłoki mogą wydłużyć żywotność narzędzia i poprawić wydajność w przypadku określonych materiałów.
Kompatybilność : Upewnij się, że narzędzie do gięcia rur jest kompatybilne z konkretną maszyną. Niektórzy producenci oferują oprzyrządowanie do giętarek Pines i innego starszego sprzętu.
Praktyczne wskazówki dotyczące rozwiązywania problemów
Jeśli masz problemy z gięciami, oto szybkie sprawdzenie matryc do gięcia rur :
W przypadku problemów z matrycą zaciskową : Jeśli rura wsuwa się w zacisk, sprawdź, czy matryca zaciskowa przylega do matrycy do gięcia. Jeśli zetkną się ze sobą, żaden nacisk nie spowoduje ciasnego uścisku. Spróbuj zetrzeć niewielką ilość z powierzchni matrycy zaciskowej.
W przypadku problemów z matrycą dociskową : Zmarszczki można często wyeliminować poprzez zwiększenie siły matrycy dociskowej. Najpierw jednak upewnij się, że matryca dociskowa nie styka się z matrycą do gięcia — obowiązuje ta sama poprawka, usuwając materiał małymi porcjami.
W przypadku problemów z trzpieniem : Większość problemów z trzpieniem dotyczy rozmiaru lub umiejscowienia. Przedni koniec trzpienia trzpienia powinien znajdować się tuż za punktem styczności. Odginanie kulek trzpienia zamiast trzpienia pogarsza jakość.
Wniosek: precyzja jest wbudowana w każde narzędzie
Na dzisiejszym konkurencyjnym rynku skrócenie czasu złomowania i konfiguracji bezpośrednio wpływa na zyski. Inwestycja w wysokiej jakości, specjalnie zaprojektowane oprzyrządowanie do gięcia rur to jedna z najbardziej zwrotnych decyzji, jakie możesz podjąć.
Niezależnie od tego, czy zginasz skomplikowane samochodowe układy wydechowe, komponenty lotnicze czy proste poręcze, pamiętaj: maszyna zapewnia moc, ale niestandardowe matryce do gięcia zapewniają precyzję. Gdy oprzyrządowanie do gięcia rur zostanie zaprojektowane prawidłowo, czas konfiguracji ulega skróceniu, ilość złomu ulega zmniejszeniu, a wydajność staje się przewidywalna.
W SLS Machinery rozumiemy, że każde zagięcie wiąże się z wyjątkowymi wyzwaniami – zachowanie materiału, grubość ścianki, promień linii środkowej i wielkość produkcji wpływają na wymagania dotyczące narzędzi. Dlatego projektujemy i produkujemy oprzyrządowanie dostosowane do Twoich dokładnych specyfikacji.
Jeśli masz problemy z jakością, rozpoczynasz nowy projekt lub po prostu chcesz zoptymalizować swoje bieżące operacje, skontaktuj się z SLS Machinery już dziś. Pozwól nam zaprojektować oprzyrządowanie, które uwolni pełny potencjał operacji gięcia.
