Jeśli prowadzisz zakład metalowy, linię do produkcji rur samochodowych lub lotniczych, z pewnością napotkałeś ten frustrujący problem: programujesz precyzyjne gięcie pod kątem 90° na swojej giętarce CNC do rur , ale po zwolnieniu narzędzia rura odbija się i kończy pod kątem 87° lub 88°. Ten powszechny, ale kosztowny błąd nazywany jest sprężyną zwrotną przy gięciu rur — jest to największy wróg precyzyjnego formowania rur.
Wielu właścicieli fabryk i operatorów maszyn zadaje sobie pytanie: dlaczego zawsze następuje sprężynowanie? Czy możemy to całkowicie wyeliminować? W jaki sposób profesjonalne fabryki kontrolują sprężynowanie w przypadku masowej produkcji?
W SLS Machinery od lat specjalizujemy się w urządzeniach do precyzyjnego gięcia rur. Wiemy, że sprężynowanie nie jest drobną wadą, ale problemem systematycznym wpływającym na wydajność, dokładność tolerancji i ogólny zysk z produkcji. W tym praktycznym przewodniku opisujemy wszystko, co powinni wiedzieć prawdziwi producenci: co powoduje sprężynowanie, w jaki sposób niszczy części oraz sprawdzone metody kompensacji sprężynowania , które faktycznie sprawdzają się w hali produkcyjnej.
Czym dokładnie jest sprężynowanie zginania rur? (Objaśnienie dotyczące prawdziwego sklepu)
Wyjaśnijmy to prostymi terminami produkcyjnymi, a nie teorią podręcznikową.

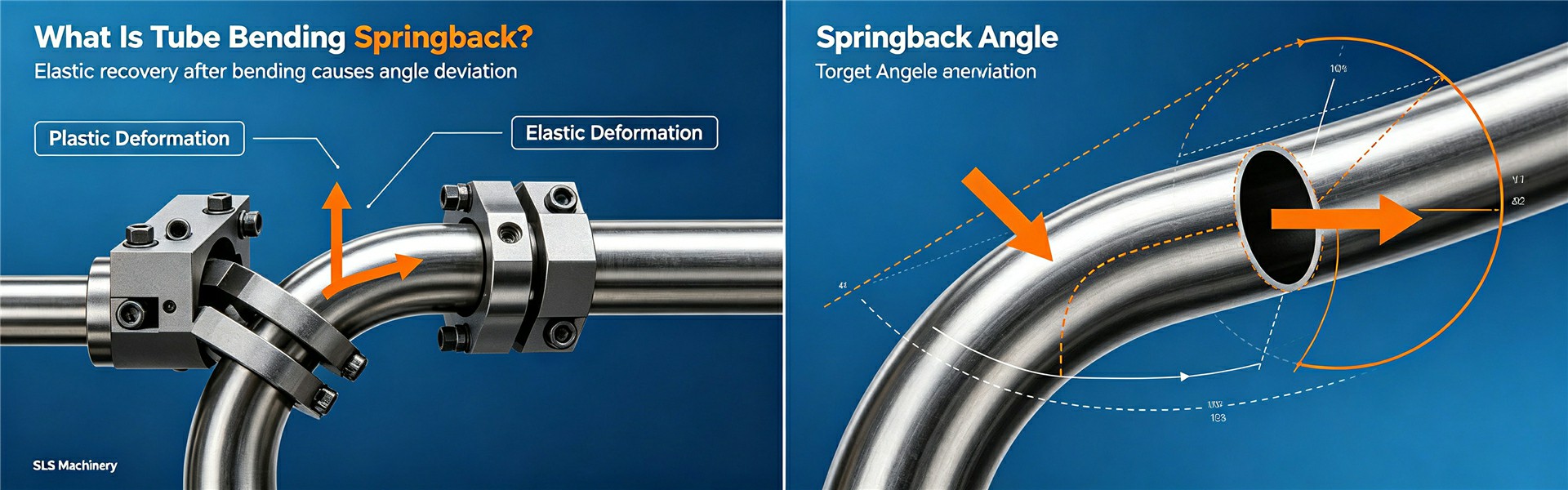

Kiedy zginasz metalową rurę za pomocą giętarki CNC , metal ulega jednocześnie dwóm rodzajom odkształcenia: trwałemu odkształceniu plastycznemu , które tworzy docelowy kształt zgięcia, oraz tymczasowemu odkształceniu sprężystemu , które magazynuje energię wewnątrz rury.
P: Dlaczego rura odskakuje po zgięciu?
Odp.: Energia sprężystości uwięziona w metalu nie znika po zgięciu. Po zwolnieniu siły nacisku i zacisku metal w naturalny sposób próbuje powrócić do swojego pierwotnego, prostego kształtu. To zachowanie sprężystego powrotu jest dokładnie sprężyną zwrotną przy zginaniu rury.
P: Czy można uniknąć efektu springback?
Odp.: Nie. Springback jest nieodłączną właściwością fizyczną wszystkich materiałów metalowych. Nie można go całkowicie wyeliminować, ale można go dokładnie przewidzieć i w pełni skompensować za pomocą profesjonalnego oprzyrządowania, prawidłowego programowania CNC i inteligentnych systemów.
Jakie czynniki powodują poważne sprężynowanie podczas gięcia rur?
Większość klientów pyta nas: dlaczego rury ze stali nierdzewnej i Inconel tak bardzo odkształcają się, podczas gdy aluminium łatwo się wygina?
Odpowiedź sprowadza się do dwóch właściwości mechanicznych materiału podstawowego i typowych parametrów geometrycznych rur, które bezpośrednio kontrolują dokładność gięcia rur.

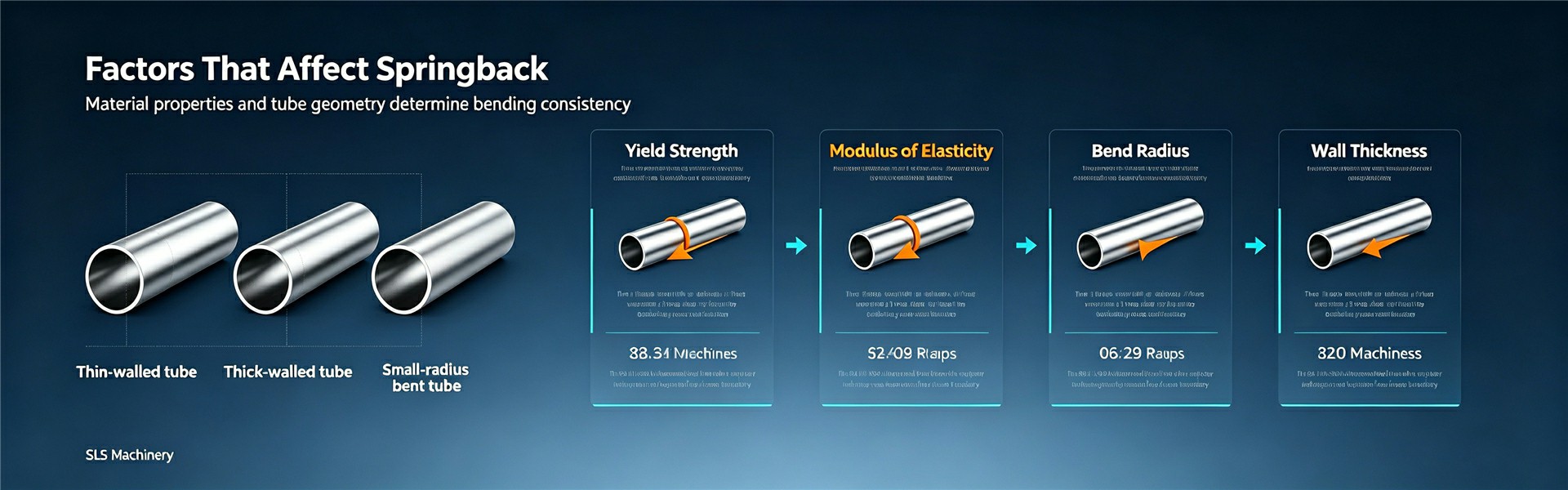

1. Granica plastyczności materiału i moduł sprężystości
Granica plastyczności określa odporność metalu na trwałe formowanie. Wyższa granica plastyczności oznacza, że metal nie pozostaje wygięty, co powoduje silniejsze odbicie.
Moduł sprężystości (moduł Younga) określa sztywność materiału. Sztywniejsze stopy magazynują znacznie więcej energii sprężystej podczas zginania, co skutkuje większymi kątami sprężynowania.
To doskonale wyjaśnia różnicę w typowych materiałach:
Inconel : Bardzo wysoka granica plastyczności + moduł sprężystości 210GPa = ekstremalne sprężynowanie , najtrudniejsze do kontrolowania
Stal nierdzewna : Wysoka wytrzymałość + moduł sprężystości 200GPa = oczywiste sprężynowanie, wymaga precyzyjnej kompensacji sprężynowania
Stop aluminium : Umiarkowana wytrzymałość + moduł 70GPa = łagodne sprężynowanie, łatwe do kalibracji
Miedź : Niska wytrzymałość i doskonała ciągliwość = minimalne sprężynowanie
2. Geometria rury: promień, średnica i grubość ścianki
P: Dlaczego ciasne zakręty zawsze mają większą sprężynę?
Odp.: Mały promień zgięcia powoduje ekstremalną koncentrację naprężeń na ściance rury. Im wyższe naprężenie wewnętrzne, tym silniejszy powrót sprężystości po zwolnieniu.
P: Czy cienkościenne rury sprężynują bardziej niż grube?
O: Absolutnie. Rury cienkościenne mają słabą sztywność i bardziej wyginają się podczas zginania. Wytwarza niestabilną i większą sprężynę w porównaniu do grubych, sztywnych rur.
Większe średnice rur i większe kąty zgięcia również rozszerzają strefę odkształcenia, jeszcze bardziej zwiększając odchylenie sprężynowania.
Jak niekontrolowany Springback niszczy zysk z produkcji
Wielu producentów nie docenia wpływu sprężynowania na ich wyniki finansowe. To nie jest tylko drobny błąd kąta — stwarza to łańcuch problemów produkcyjnych.
P: Co się stanie, jeśli zignoruję kompensację sprężynowania?
O: Spotkasz cztery główne straty:
Słaba dokładność montażu : Kąty odbicia powodują, że wymiary rury wykraczają poza tolerancję, powodując niewspółosiowość montażu, wycieki płynu i problemy z naprężeniami konstrukcyjnymi.
Wysoki wskaźnik złomu i przeróbek : Niekwalifikowane części wymagają ponownego zgięcia lub bezpośredniego złomowania, marnując surowiec i godziny pracy.
Niska wydajność maszyny : Częste próbne gięcie i regulacja parametrów wstrzymują produkcję, zmniejszając ogólną efektywność sprzętu.
Niestabilna jakość partii : Różnice w partii materiałów prowadzą do niespójnego sprężynowania, co uniemożliwia standaryzację produkcji masowej.
W branżach wymagających dużej precyzji, takich jak gięcie rur w przemyśle lotniczym i motoryzacyjnym , niekontrolowane sprężynowanie prowadzi nawet do zagrożeń bezpieczeństwa i roszczeń gwarancyjnych klienta.

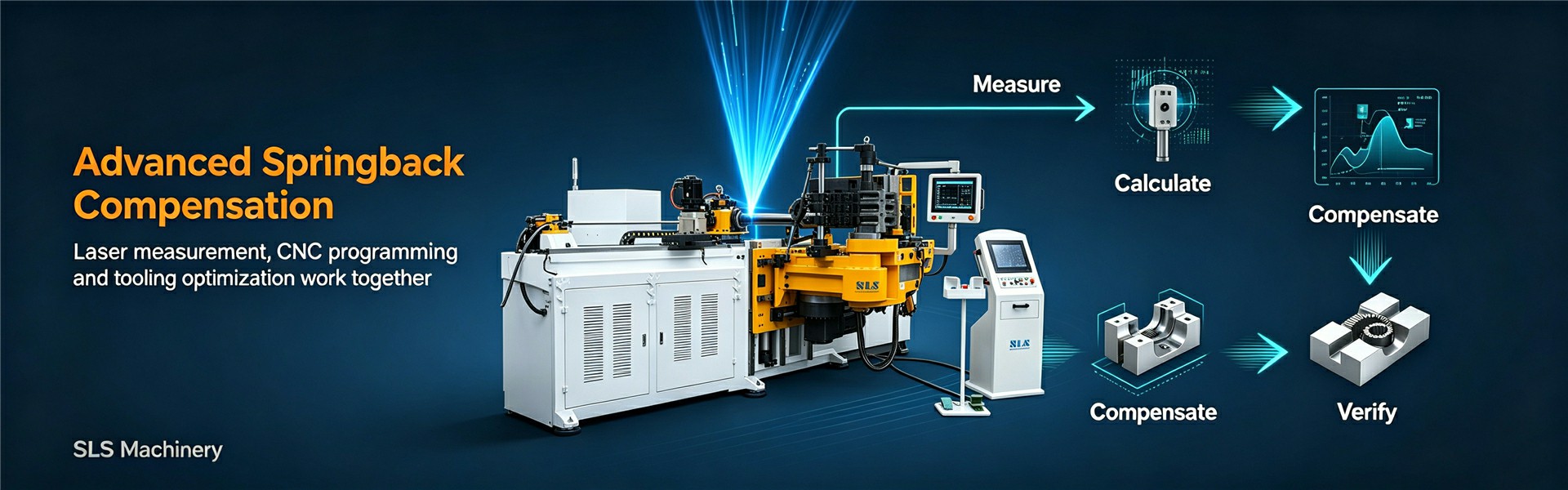

Praktyczne, zaawansowane rozwiązania w zakresie kompensacji sprężynowania (sprawdzone w hali produkcyjnej)
Gięcie metodą prób i błędów w starej szkole jest powolne, marnotrawne i niespójne w przypadku nowoczesnej produkcji. Jako profesjonalny producent inteligentnych giętarek do rur , SLS Machinery podsumowuje najskuteczniejsze metody kompensacji dla różnych potrzeb produkcyjnych.
1. Inteligentna kompensacja bazy danych CNC i programu makro
P: W jaki sposób profesjonalne fabryki osiągają szybkie gięcie partii bez wielokrotnych testów?
Odp.: Nowoczesne programowanie gięcia CNC opiera się na wbudowanych bazach danych materiałów sprężynujących. System przechowuje standardowe dane kompensacyjne dla stali nierdzewnej, aluminium, miedzi i superstopów, automatycznie dopasowując różne średnice, grubości ścianek i promienie gięcia.
Niestandardowe makra i logika warunkowa pozwalają maszynie na precyzyjne wyginanie się zgodnie z właściwościami materiału, kompensując z wyprzedzeniem sprężynowanie.
2. Laserowy pomiar w czasie rzeczywistym i kontrola w pętli zamkniętej
W przypadku części o ścisłej tolerancji kompensacja pasywna nie wystarczy. Nasze maszyny klasy premium wykorzystują sterowanie sprężynowe w pętli zamkniętej za pomocą precyzyjnych czujników laserowych.
Po każdym zgięciu system laserowy natychmiast wykrywa rzeczywiste odchylenie kąta. System CNC automatycznie koryguje następny parametr gięcia w czasie rzeczywistym, doskonale rozwiązując problemy związane z różnicą materiału wsadowego i zużyciem narzędzi.
3. Wstępna ocena symulacji 3D i optymalizacja pliku
Złożone części rur z wieloma zagięciami charakteryzowały się niezwykle wysokim współczynnikiem awaryjności. Obecnie producenci korzystają z symulacji 3D, aby przewidzieć sprężynowanie przed rozpoczęciem produkcji, optymalizując z wyprzedzeniem pliki CAD dotyczące gięcia, aby poprawić wydajność przy pierwszym przejściu.
4. Optymalizacja oprzyrządowania: strojenie trzpienia, matrycy wycierakowej i matrycy ciśnieniowej
P: Czy konfiguracja oprzyrządowania może zmniejszyć sprężynowanie?
O: Tak! Konfiguracja oprzyrządowania do gięcia rur bezpośrednio wpływa na stabilność formowania.
Głęboko wsadzone trzpienie wielokulkowe podtrzymują wewnętrzną ściankę rury, aby uniknąć deformacji przekroju. Odpowiednie kąty matrycy wycieraczki eliminują marszczenie i nierówne naprężenia. Zoptymalizowana siła nacisku i czas przebywania umożliwiają relaksację naprężeń materiału, znacznie zmniejszając sprężyste odbicie.
5. Proces lokalnego nagrzewania stopów o dużej wytrzymałości
W przypadku materiałów trudnych do zginania, takich jak gięcie rur Inconel i gruba stal nierdzewna, zlokalizowane nagrzewanie indukcyjne zmniejsza sztywność materiału, skutecznie osłabiając intensywność sprężynowania.
Standardy weryfikacji w sklepie i kalibracji wsadowej
Nawet przy doskonałym programowaniu i oprzyrządowaniu, sprężynowanie nadal różni się w zależności od partii materiału. Dlatego profesjonalni producenci zawsze przeprowadzają przedprodukcyjne testy próbek.
P: Jak zachować długoterminową stabilną dokładność gięcia?
Odp.: Ustanów kompletny proces weryfikacji: przetestuj gięcie nowych partii materiału, zmierz dane za pomocą mierników laserowych i cyfrowych kątomierzy, zaktualizuj parametry kompensacji CNC i utwórz iterację danych w pętli zamkniętej.
Przyszły trend: inteligentna kontrola sprężynowania AI i IoT
Następna generacja inteligentnych urządzeń do gięcia CNC nie jest już zależna od ręcznego doświadczenia. Algorytmy predykcyjne AI uczą się na podstawie tysięcy zapisów gięcia, automatycznie identyfikując zmiany materiału i zużycie narzędzi.
Połączenie IoT umożliwia monitorowanie danych między liniami, dzięki czemu formowanie rur metalowych jest bardziej inteligentne, stabilne i tańsze niż kiedykolwiek wcześniej.
Wniosek
Sprężynowanie przy zginaniu rur jest nieuniknione, ale można je w pełni kontrolować. Kluczem do precyzyjnego formowania rur jest dokładna analiza materiału, naukowe strategie kompensacji sprężynowania , profesjonalne dopasowanie narzędzi i obsługa inteligentnego systemu CNC.
Jako niezawodny producent giętarek CNC do rur, , SLS Machinery koncentruje się na rozwiązywaniu rzeczywistych problemów produkcyjnych dla klientów na całym świecie. Nasz inteligentny sprzęt do gięcia integruje laserową detekcję zamkniętej pętli, adaptacyjną kompensację AI i precyzyjne systemy narzędzi, pomagając fabrykom drastycznie zmniejszyć ilość złomu, poprawić spójność gięcia i zmaksymalizować korzyści produkcyjne w branżach motoryzacyjnej, lotniczej, HVAC i obróbki rur hydraulicznych.
