Zmarszczka po wewnętrznej stronie zagięcia to coś więcej niż wada kosmetyczna — osłabia ściankę, zatrzymuje płyn i zwykle powoduje, że część zostaje wyrzucona na złom. Jednak większości zmarszczek można uniknąć. Wewnętrzna ścianka rury wygina się, ponieważ jest ściskana mocniej, niż jest w stanie wchłonąć, a rozwiązanie prawie zawsze polega na połączeniu schematu gięcia rur z , rozwiązaniem do gięcia rur i odpowiedniej maszyny. SLS Machinery produkuje precyzyjne urządzenia do gięcia rur CNC i narzędzia do ciągnienia obrotowego, które utrzymują kompresję pod kontrolą. W tym przewodniku wyjaśniono 7 typowych przyczyn marszczenia się podczas gięcia rur oraz kroki, które je eliminują.
W tym poście omówiono: w jaki sposób promień zgięcia i współczynnik D decydują o wyboczeniu ściany; dlaczego wsparcie trzpienia i konfiguracja matrycy wycierającej mają większe znaczenie niż jakakolwiek inna zmienna; w jaki sposób ustawienia maszyny, takie jak prędkość płyty prowadzącej, , siła nacisku matrycy i prędkość posuwu, tworzą lub usuwają zmarszczki; i funkcje giętarki do rur, za które warto zapłacić.

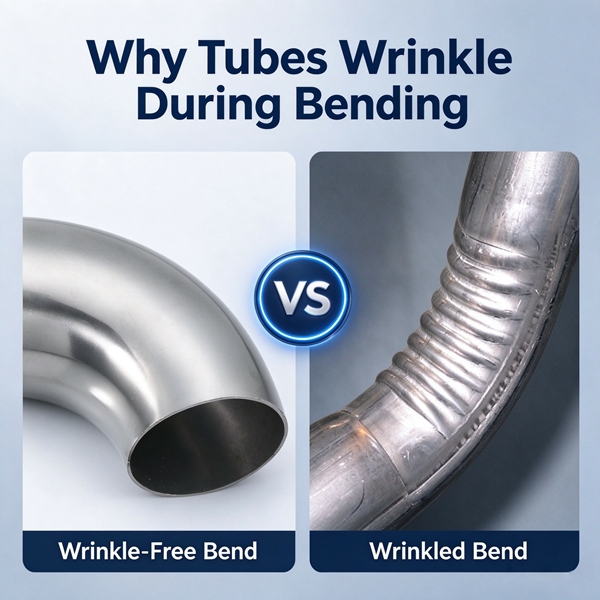

Marszczenie oznacza awarię kompresji. Podczas zginania ściana zewnętrzna rozciąga się pod napięciem, podczas gdy ściana wewnętrzna ulega ściskaniu; pomiędzy oś neutralna nimi pozostaje niezmieniona. Kiedy ściskanie przekracza wytrzymałość materiału, wewnętrzna ściana składa się w fale, które biegną prostopadle do kierunku zgięcia — co operatorzy nazywają zginaniem i marszczeniem.
Trzy zmienne kontrolują, czy tak się stanie. Po pierwsze, promień zgięcia w stosunku do średnicy rury – stosunek D (promień linii środkowej ÷ OD). Poniżej mniej więcej 2:1 ryzyko zmarszczek szybko wzrasta, chyba że zostanie dodane wewnętrzne wsparcie. Po drugie, współczynnik ściany — OD podzielony przez grubość ściany. Cienkie ścianki mają niewielką sztywność i łatwo się wyginają. Po trzecie, plastyczność materiału: stal nierdzewna marszczy się łatwiej niż miękkie aluminium , ponieważ jest odporna na gładkie odkształcenia pod obciążeniem.
1) Promień gięcia zbyt mały w stosunku do średnicy rury. Promień poniżej 2D powoduje gwałtowne ściskanie wewnętrznej ściany; poniżej 1,5D zmarszczki są niemal gwarantowane bez specjalnego użycia narzędzi.

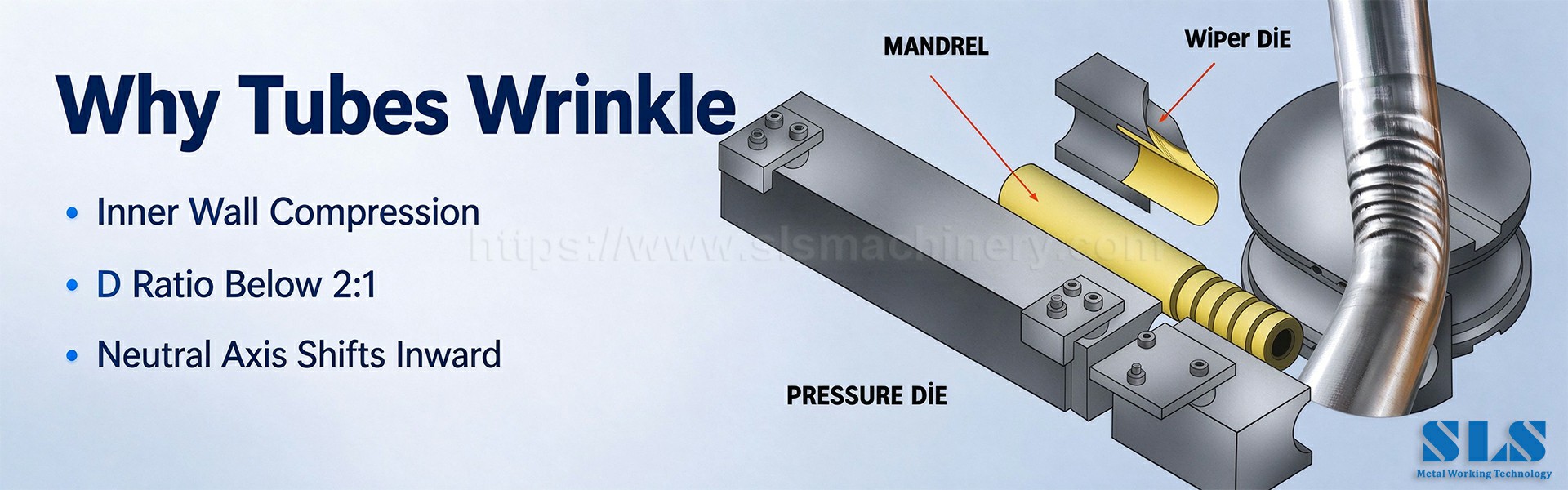

2) Brakujący lub źle umieszczony trzpień. Trzpień podtrzymuje ścianę wewnętrzną Żaden trzpień lub taki, który jest umieszczony zbyt daleko za . punktem stycznym , nie pozostawia ściany niepodpartą dokładnie w miejscu, w którym zaczyna się ściskanie.
3) Niewłaściwa siła docisku. Zbyt mała siła powoduje, że rurka ślizga się i marszczy; za dużo szczypie i pocienia ścianę.
4) Luz i konstrukcja narzędzi. Nadwymiarowe prześwity w matrycy zaciskowej , matrycy do gięcia lub matrycy przeciwzmarszczkowej umożliwiają swobodne przesuwanie się ściany i zaginanie pod wpływem ściskania.
5) Zbyt duża szczelina lub nachylenie matrycy wycieraczki. Matryca wycieraczki , która jest umieszczona zbyt daleko do tyłu lub ma zbyt duży kąt natarcia, pozostawia szczelinę, w której skompresowany metal gromadzi się, tworząc zmarszczki.
6) Prędkość płyty prowadzącej jest większa niż matrycy. Kiedy prowadnica popycha rurę do przodu szybciej niż obraca się matryca do gięcia, wewnętrzna ściana ściska się, zanim narzędzia będą mogły ją utrzymać.
7) Zbyt duży posuw na ostrych zakrętach. W przypadku promieni poniżej 3D, agresywna prędkość posuwu przytłacza narzędzie i wymusza przedwczesne wyboczenie.

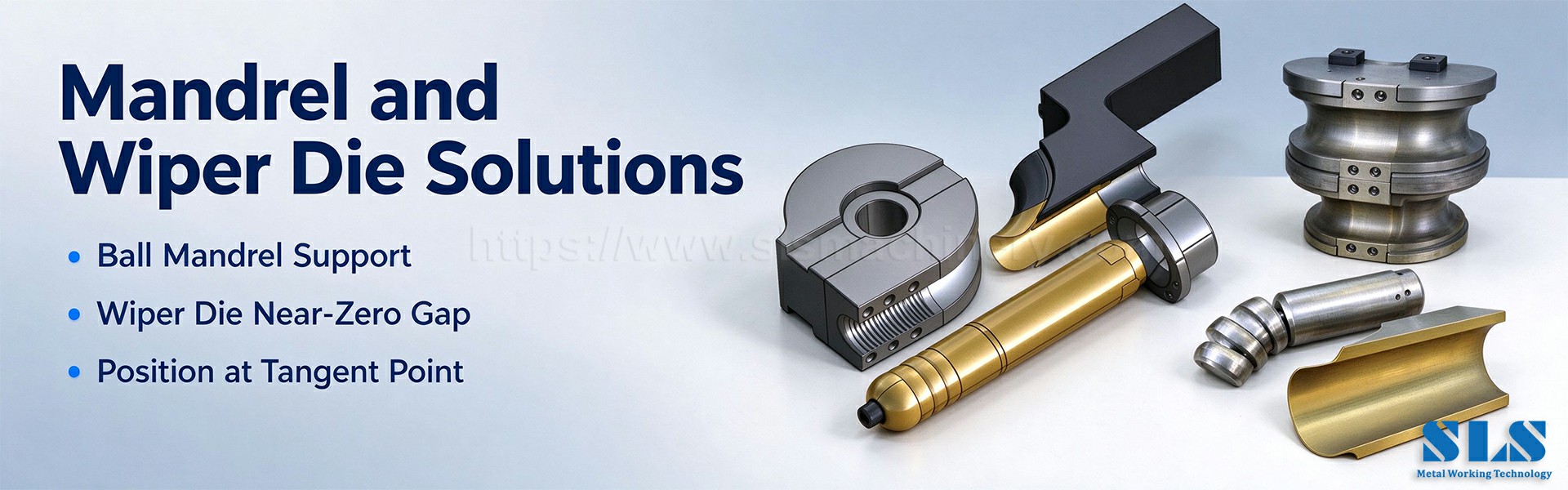

Umieścić trzpień prawidłowo. Końcówka trzpienia powinna znajdować się 0–0,125 cala za punktem stycznym , regulowana w odstępach ~0,010 cala. Ciasne zakręty i cienkie ścianki wymagają trzpienia kulowego lub trzpienia o małej podziałce ; przy większych promieniach można zastosować trzpień wtykowy . Szczelina trzpienia do rury powinna mieścić się w zakresie 0,02–0,06 cala — węższa (0,02–0,04 cala) w przypadku prac cienkościennych.
Ustaw matrycę wycieraczki na szczelinę prawie zerową. Umieścić końcówkę 0,060–0,300 cala za punktem stycznym, pod kątem natarcia 1–2°. W przypadku dużych współczynników grubości ścianki użyj kwadratowej matrycy wycierającej , która styka się z większą powierzchnią niż w przypadku płytki.
Zrównoważyć siłę nacisku i wzmocnienie. Zwiększać siłę docisku , aż rura pozostanie zablokowana w matrycy do gięcia bez pocieniania; dodaj kontrolę doładowania na początku zagięcia, aby pomóc rurze dopasować się do rowka matrycy.
Zsynchronizuj prędkość płyty prowadzącej. Idealna prędkość prowadząca jest równa prędkości obwodowej matrycy: Prędkość płyty prowadzącej = (2 × π × promień zgięcia × obr./min) ÷ 60. Aby je dopasować, użyj obrotomierza lub sterownika cyfrowego.
Jeśli to możliwe, wybierz większy promień. Utrzymywanie współczynnika D na poziomie 2:1 lub większym jest najprostszym rozwiązaniem w zakresie gięcia rur . Tam, gdzie projekt wymaga małego promienia, należy połączyć mniejszy promień z podparciem trzpienia i matrycy zgarniającej, zamiast zginać bez podparcia.
Smarowanie i konserwacja narzędzi. Olej do gięcia i czyste powierzchnie matryc zmniejszają skoki tarcia, które powodują lokalne wyboczenie; zużyte wkładki i matryce należy wymienić zanim zaczną niszczyć powierzchnię.
Kiedy pojawi się zmarszczka, zmieniaj jedną zmienną na raz i ponownie zginaj:
1. Potwierdź, że prędkość płyty prowadzącej odpowiada obrotowi matrycy; 2. Zmierzyć odstęp trzpienia od rury za pomocą szczelinomierzy; 3. Zmniejszyć posuw poniżej 1,6 cala/s w przypadku ciasnych zakrętów; 4. Dostosuj siłę nacisku ; 5. Ponownie sprawdź szczelinę i nachylenie matrycy wycieraczki; 6. Wykonaj zakręty próbne i zapisz wyniki. Ta systematyczna procedura rozwiązywania problemów z gięciami rur izoluje przyczynę, zamiast szukać objawów.
Stałe, pozbawione zmarszczek zagięcia powstają dzięki powtarzalnej konfiguracji. Po zakończeniu pracy zaznacz i zablokuj pozycję trzpienia, szczelinę matrycy zgarniającej i kąt natarcia. Prawidłowo stosuj zasadę gięcia obrotowego — matryca do gięcia, matryca , dociskowa i wycieraczka muszą znajdować się w tej samej linii środkowej. W przypadku gięcia rur cienkościennych należy preferować trzpienie o małym skoku i matryce zgarniające o kwadratowym grzbiecie. Uważaj także na wady wtórne: pocienienie ścianki na zewnętrznym promieniu, spłaszczenie przekroju i sprężynowanie po zwolnieniu – wszystkie trzy reagują na te same parametry.
Nowoczesna giętarka do rur CNC eliminuje większość domysłów. Poszukaj zsynchronizowanej kontroli płyty prowadzącej i prędkości matrycy, precyzyjnej regulacji trzpienia w krokach co 0,004 cala, programowalnej kontroli siły docisku i doładowania matrycy oraz monitorowania grubości ścianki w czasie rzeczywistym podczas gięcia. Cechy te mają znaczenie w samochodowych układach wydechowych i podwoziach, ramach mebli , poręczach konstrukcyjnych i cewkach wymienników ciepła , gdzie odrzucone zagięcie kosztuje znacznie więcej niż cecha maszyny, która temu zapobiega.
P: Co powoduje zmarszczki podczas zginania rury?
Odp.: Nadmierne ściskanie ścianki wewnętrznej — zwykle spowodowane promieniem zgięcia zbyt małym w stosunku do średnicy rury, brakującym lub źle umieszczonym wspornikiem trzpienia, nadmiernymi luzami narzędziowymi lub prędkością płyty prowadzącej przekraczającą matrycę do gięcia.
P: Jaki jest minimalny promień zgięcia, aby uniknąć zmarszczek?
Odp.: Ogólną zasadą jest zachowanie promienia linii środkowej co najmniej dwukrotności średnicy zewnętrznej rury (2D) podczas gięcia bez wewnętrznego podparcia. Poniżej 2D użyj trzpienia i matrycy wycierającej.
P: Jak zatrzymać zmarszczki na rurze cienkościennej?
Odp.: Użyj trzpienia kulowego o małej podziałce umieszczonego w punkcie stycznym, kwadratowej matrycy zgarniającej z niemal zerową szczeliną, mniejszym prześwitem trzpienia (0,02–0,04 cala) i wolniejszym, zsynchronizowanym posuwem.
P: Dlaczego moja rurka marszczy się nawet przy trzpieniu?
Odp.: Trzpień może znajdować się zbyt daleko za punktem stycznym, odstęp trzpienia od rury może być zbyt duży lub szczelina/kąt natarcia matrycy wycierającej może być niezgodny ze specyfikacją — sprawdź wszystkie trzy w tej kolejności.
P: Czy prędkość płyty prowadzącej naprawdę powoduje zmarszczki?
O: Tak. Jeśli płyta prowadząca popycha rurę szybciej niż obraca się matryca, ściana wewnętrzna przedwcześnie się ściska i wygina. Dopasowanie dwóch prędkości jest jednym z najtańszych dostępnych rozwiązań.
P: Czy maszyny CNC mogą całkowicie wyeliminować zmarszczki?
Odp.: Dzięki odpowiedniemu oprzyrządowaniu i zsynchronizowanym parametrom nowoczesne maszyny CNC utrzymują powtarzalną jakość gięcia i redukują odpady związane ze zmarszczkami niemal do zera w poszczególnych seriach produkcyjnych.
P: Co to jest matryca wycieraczki i kiedy jej potrzebuję?
Odp.: Matryca wycierająca dociska wewnętrzny promień tuż przed zagięciem i wygładza sprasowany materiał przed jego złożeniem. Jest to niezbędne w przypadku małych promieni i rur cienkościennych.
P: Na jakie inne wady powinienem zwrócić uwagę podczas gięcia?
Odp.: Ścienienie i pękanie ścianek na zewnętrznym promieniu, spłaszczanie przekroju poprzecznego i sprężynowanie po zwolnieniu. Mają te same przyczyny źródłowe i reagują na te same poprawki konfiguracji.
Zmarszczki są najwyraźniejszym sygnałem, że kompresja przewyższa wsparcie. Najpierw ustal promień gięcia i współczynnik D , następnie położenie trzpienia, ustawienie matrycy wycierającej i synchronizację prędkości. Ustrukturyzowana procedura rozwiązywania problemów z gięciem rur oraz wydajna giętarka CNC sprawiają, że kosztowna usterka staje się kontrolowanym procesem. SLS Machinery oferuje giętarki obrotowe, pakiety narzędzi i wsparcie procesowe dla rur, od linii precyzyjnych o małej średnicy po rury o grubych ściankach — skontaktuj się z nami, podając rozmiar rury, materiał i promień gięcia, aby uzyskać zalecaną konfigurację.
