Wygięta rura, która ma kształt jajka, a nie okrągłości, to problem marnotrawstwa, który pojawia się w pierwszej części nowej pracy. Spłaszczenie rury po zgięciu ma miejsce, ponieważ przekrój traci swoją okrągłość pod wpływem rozciągania i ściskania i prawie zawsze można to przewidzieć na podstawie trzech liczb: stosunku D/t , promienia linii środkowej (CLR) i współczynnika ścianki. SLS Machinery produkuje giętarki do rur CNC wyposażone w oprzyrządowanie obrotowe, wspornik trzpienia i matrycę dociskową zaprojektowane tak, aby zachować okrągły przekrój poprzeczny. W tym przewodniku wyjaśniono, dlaczego dochodzi do spłaszczania rur podczas gięcia , jak je mierzyć oraz praktyczne rozwiązania w zakresie gięcia rur , które utrzymują owalność w granicach specyfikacji.
Dowiesz się: czym jest owalność zgięcia rury i jaką tolerancję możesz zaakceptować; dlaczego zginanie rur cienkościennych zapada się bez wewnętrznego wsparcia; kiedy wybrać gięcie trzpieniowe zamiast gięcia ściskanego ; w jaki sposób siła nacisku matrycy , dociska ciśnienie matrycy i kształt ściany sterującej ustawieniem doładowania oraz jak ; rozwiązywać problemy związane z gięciem rur w ciągu kilku minut, a nie godzin.
Spłaszczenie jest problemem przekroju, a nie powierzchni. Na zewnętrznym promieniu ściana jest rozciągnięta; na wewnętrznym promieniu jest ściskany. Bez niczego, co wspiera ID, okrągła rura zamyka się w elipsę – długa oś przebiega przez zagięcie, a krótka oś przez nią. Inżynierowie nazywają to odkształceniem przekroju poprzecznego lub owalnością , mierzoną jako (Dmax - Dmin) / Dnominal × 100%.
Decydują o tym trzy liczby. Stosunek D/t (OD ÷ grubość ścianki) informuje, jak cienka jest skorupa: rura 50 mm przy ściance 2 mm wynosi D/t = 25, co już stanowi granicę dla ciasnych zakrętów. Stosunek R/D (promień linii środkowej ÷ OD) informuje, jak ostry jest zakręt — poniżej 2,5D sekcja chce się zapaść. A plastyczność materiału decyduje o tym, czy ściana płynie gładko, czy się wygina: miękkie aluminium marszczy się, twarda stal nierdzewna jest odporna, ale wymaga wsparcia.
1) Promień zgięcia zbyt mały. CLR poniżej 1,5–2,5 D koncentruje naprężenia na małym łuku; bez wewnętrznego podparcia ściana zewnętrzna wciąga się i przekrój staje się owalny.
2) Brak trzpienia lub trzpień jest zbyt daleko do tyłu. Trzpień kulowy podtrzymuje ID bezpośrednio na stycznej. Jeśli znajdzie się za punktem stycznym, niepodparta ściana zapadnie się do wewnątrz.

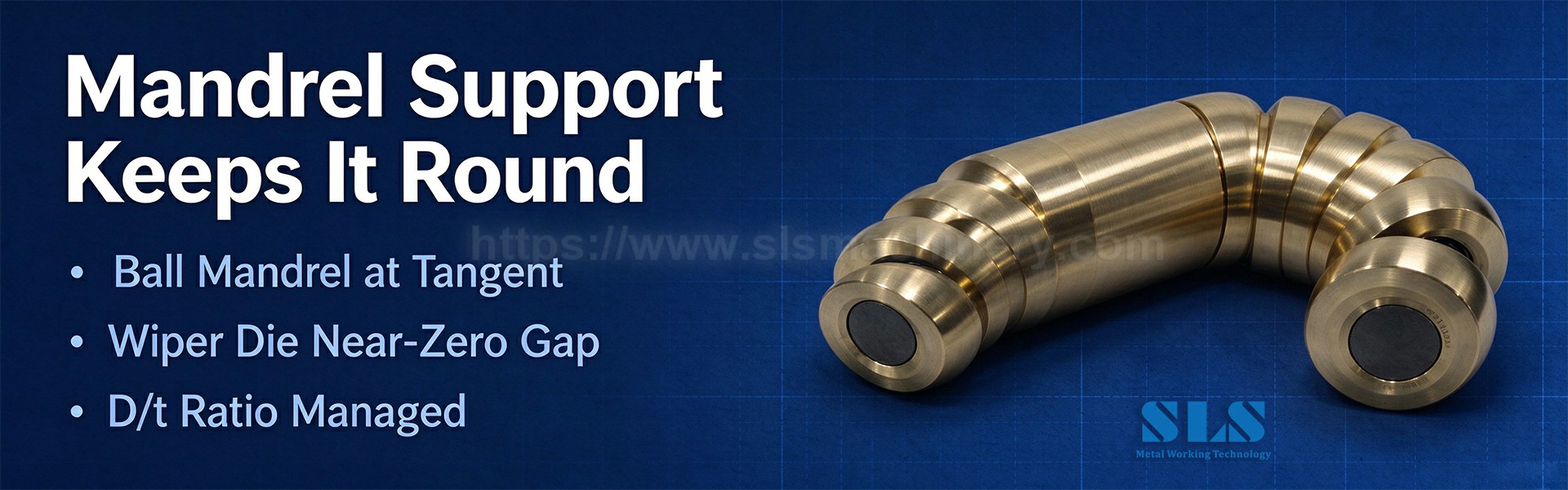

3) Zły typ trzpienia dla D/t. Trzpień wtyczki jest w porządku w przypadku 3D; ciaśniejsze zagięcia przy 1,8–2,5 D wymagają trzpienia kulowego z 2–3 kulkami i małym skoku.
4) Nadwymiarowy luz trzpienia do rury. Szczelina pomiędzy trzpieniem a średnicą wewnętrzną powinna być minimalna (≈0,04–0,08 mm na stronę). Za duży prześwit i ściana wygina się do wewnątrz pomiędzy kulami.
5) Matryca dociskowa jest zbyt luźna lub zbyt ciasna. Luźny umożliwia odciągnięcie i spłaszczenie rurki; zbyt duży opór rozciąga OD i pocienia ścianę.
6) Zacisnąć poślizg matrycy lub nadmierny zacisk. Poślizg umożliwia skręcanie sekcji; nadmierne dokręcenie wgłębień OD. Obydwa zniekształcają okrągły kształt.
7) Słabe smarowanie i zużyty rowek matrycy. Kolce cierne ciągną ścianę asymetrycznie; zużyty rowek nie podtrzymuje już rury.
Przejdź do gięcia obrotowego . Z trzech powszechnych metod — zginania obrotowego, , zginania tłocznego i gięcia trzpieniowego — ciągnienie obrotowe podtrzymuje rurę po obu stronach matrycy do gięcia i stanowi podstawę dla zgięć okrągłych. Gięcie ściskające jest tanie i szybkie, ale pozwala na unoszenie się przekroju, dlatego należy je zarezerwować dla części o dużym promieniu i niskiej precyzji.
Dodaj trzpień, aby uzyskać wąskie promienie i cienkie ściany. Dopasuj liczbę kulek do R/D: 3D+ wykorzystuje wtyczkę lub trzpień z pojedynczą kulką; 2–2,5D wymaga 2–3 piłek; poniżej 2D, trzpień wielokulowy o małym skoku. Ustaw końcówkę tuż za punktem stycznym i zachowaj odpowiedni luz.
Uruchom matrycę wycieraczki. Matryca wycierająca wyciera wewnętrzny promień do czysta, zatrzymując zarówno zmarszczki, jak i mikrofałdy, które powodują owal przekroju. Szczelina do rury powinna być bliska zeru przy kącie natarcia 1–2°.

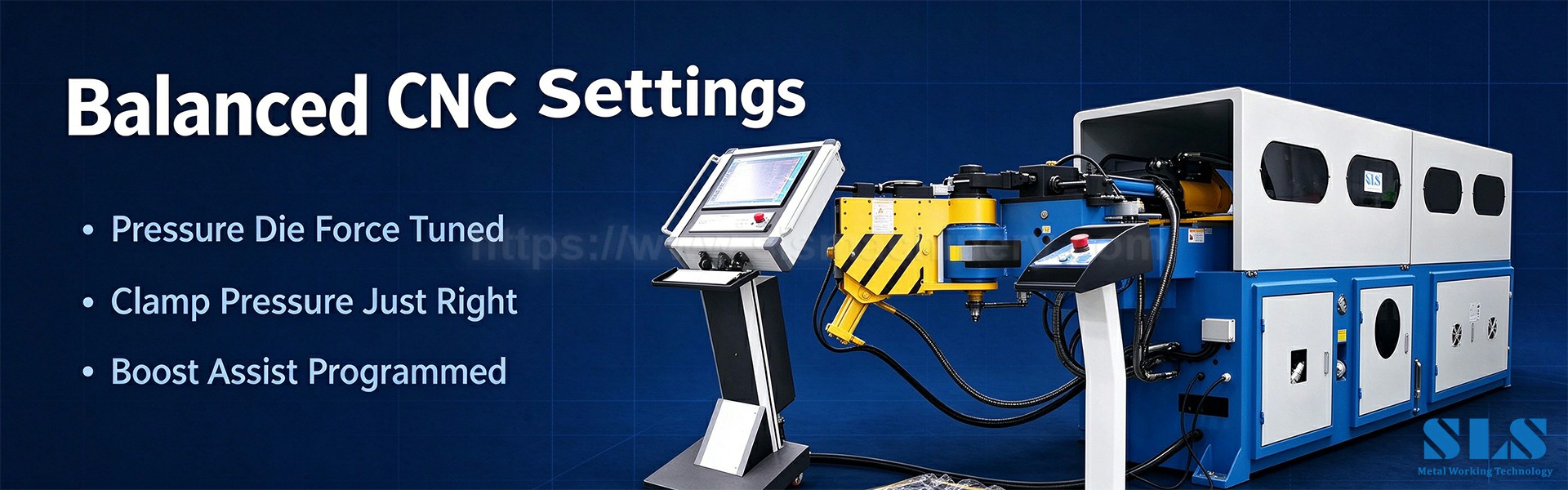

Użyj wspomagania doładowania / matrycy ciśnieniowej. Nowoczesne sterowanie CNC giętarką do rur popycha materiał do zagięcia z zaprogramowaną siłą doładowania , przeciwdziałając zmniejszaniu się grubości przy rozciąganiu na zewnętrznym promieniu i utrzymując okrągłą sekcję.
Dopasuj rowek matrycy i zacisk. Rowek matrycy do gięcia powinien odpowiadać średnicy zewnętrznej rury z dokładnością do kilku setnych milimetra; matryca zaciskowa musi chwytać bez wcięć. Czyść i smaruj przy każdym uruchomieniu – suche i zużyte narzędzia są ukrytą przyczyną spłaszczenia.
Określ rozsądny promień zgięcia. Jeśli pozwala na to konstrukcja, należy zachować CLR ≥ 1,5D na grubych ścianach i ≥ 2,5D na cienkich ścianach. Ta pojedyncza zmiana usuwa większość problemów, zanim jeszcze oprzyrządowanie zostanie wycięte.
Nie każda aplikacja potrzebuje idealnego koła. Ogólna produkcja akceptuje owalność do 8–10%; precyzyjne przewody hydrauliczne i lotnicze zazwyczaj utrzymują ≤ 5%, a przewody płynów lotniczych często wymagają integralności przekroju poprzecznego wynoszącej 95%+ przy ≤ 3%. Określ tolerancję na rysunku, a następnie wybierz oprzyrządowanie — liczbę trzpieni, matrycę wycierającą, wzmocnienie — aby ją spełnić. Zmierz przekrój zgięcia suwmiarką lub miernikiem owalności na pierwszej próbce, a nie na dziesiątej.
Nowoczesna giętarka do rur CNC eliminuje większość domysłów. Poszukaj zsynchronizowanego wspomagania matrycy dociskowej, programowalnego doładowania, precyzyjnej regulacji wysunięcia trzpienia i informacji zwrotnej dotyczącej pocieniania ścianek w czasie rzeczywistym. Cechy te mają największe znaczenie w przypadku samochodowych przewodów wydechowych i podwozi, gięcia przewodów hydraulicznych i przewodów paliwowych, ram mebli i rur lotniczych, gdzie nieokrągłe zgięcie nie może zostać uratowane przez późniejsze spawanie lub kształtowanie. Zwróć także uwagę na wady towarzyszące: pocienienie ścianek na zewnętrznym promieniu, zmarszczki na wewnętrznym promieniu i sprężynowanie po otwarciu zakrętu — wszystkie cztery reagują na te same narzędzia i korekty parametrów.
P: Co powoduje spłaszczenie rury po zgięciu?
Odp.: Utrata podparcia przekroju poprzecznego pod wpływem połączonego rozciągania i ściskania — zwykle z powodu zbyt małego promienia zgięcia w stosunku do ściany, brakującego lub źle ustawionego trzpienia, nieprawidłowego rowka matrycy lub niewystarczającego wspomagania matrycy dociskowej.
P: Jaka jest bezpieczna tolerancja owalności?
Odp.: Ogólna produkcja akceptuje 8–10%; specyfikacja prac hydraulicznych i precyzyjnych 5% lub mniej; przewody płynów lotniczych często wymagają 3% lub więcej. Określ to na rysunku.
P: Kiedy potrzebuję trzpienia, aby zapobiec spłaszczeniu?
Odp.: Poniżej promienia linii środkowej wynoszącego mniej więcej 2,5D lub zawsze, gdy stosunek D/t stawia Cię w obszarze cienkościennym. Użyj trzpienia grzybkowego w pobliżu 3D i trzpienia wielokulowego o małej podziałce poniżej 2D.
P: Czy grubsza ściana zawsze zapobiega spłaszczeniu?
Odp.: To bardzo pomaga — niższy D/t oznacza sztywniejszą sekcję. Jednak grubsze ścianki wymagają większej siły zginającej i mogą pękać, jeśli trzpień jest zbyt mały; dopasuj oprzyrządowanie do rzeczywistej ściany.
P: Jaka jest różnica między ciągnięciem obrotowym a zginaniem trzpieniowym?
Odp.: metodą jest losowanie obrotowe; gięcie trzpieniowe zapewnia wewnętrzne wsparcie w przypadku małych promieni i cienkich ścian. Większość produkowanych giętarek CNC to maszyny obrotowe wyposażone w trzpień.
P: Czy mogę naprawić spłaszczenie istniejącego zagięcia?
Odp.: Zwykle nie jest to wiarygodne. Nieokrągłym zagięciom łatwiej jest zapobiegać za pomocą narzędzi i ustawień, niż je później korygować — inwestuj w konfigurację, a nie przeróbki.
P: Jak ważne jest smarowanie?
O: Bardzo. Kontroluje tarcie pomiędzy rurą a oprzyrządowaniem, co bezpośrednio wpływa na przepływ materiału, pocienienie ścianek i zachowanie okrągłości przekroju.
P: Jakie cechy maszyny mają największe znaczenie?
Odp.: Programowalne wspomaganie/wzmocnienie matrycy ciśnieniowej, precyzyjna kontrola wysunięcia trzpienia, zsynchronizowany ruch osi i zapisane receptury według numeru części — zapewniają one powtarzalność owalności.
Spłaszczanie to problem geometrii przekroju poprzecznego wynikający z D/t, prac badawczo-rozwojowych i materiału. Najpierw ustal promień, następnie dodaj odpowiedni trzpień i matrycę wycierającą, zrównoważ siłę i wzmocnienie matrycy dociskowej oraz utrzymuj narzędzia w czystości i smarowaniu. Ustrukturyzowana procedura rozwiązywania problemów z gięciem rur oraz wydajna giętarka CNC przekształcają nieokrągły złom w powtarzalne, zgodne ze specyfikacją zagięcia. SLS Machinery dostarcza giętarki CNC z przeciąganiem obrotowym, oprzyrządowanie trzpieniowe i matrycowe zgarniające oraz wsparcie przy ustawianiu rur cienkościennych i rur o małym promieniu — prześlij nam rozmiar rury, materiał i promień gięcia, aby uzyskać zalecaną konfigurację.
