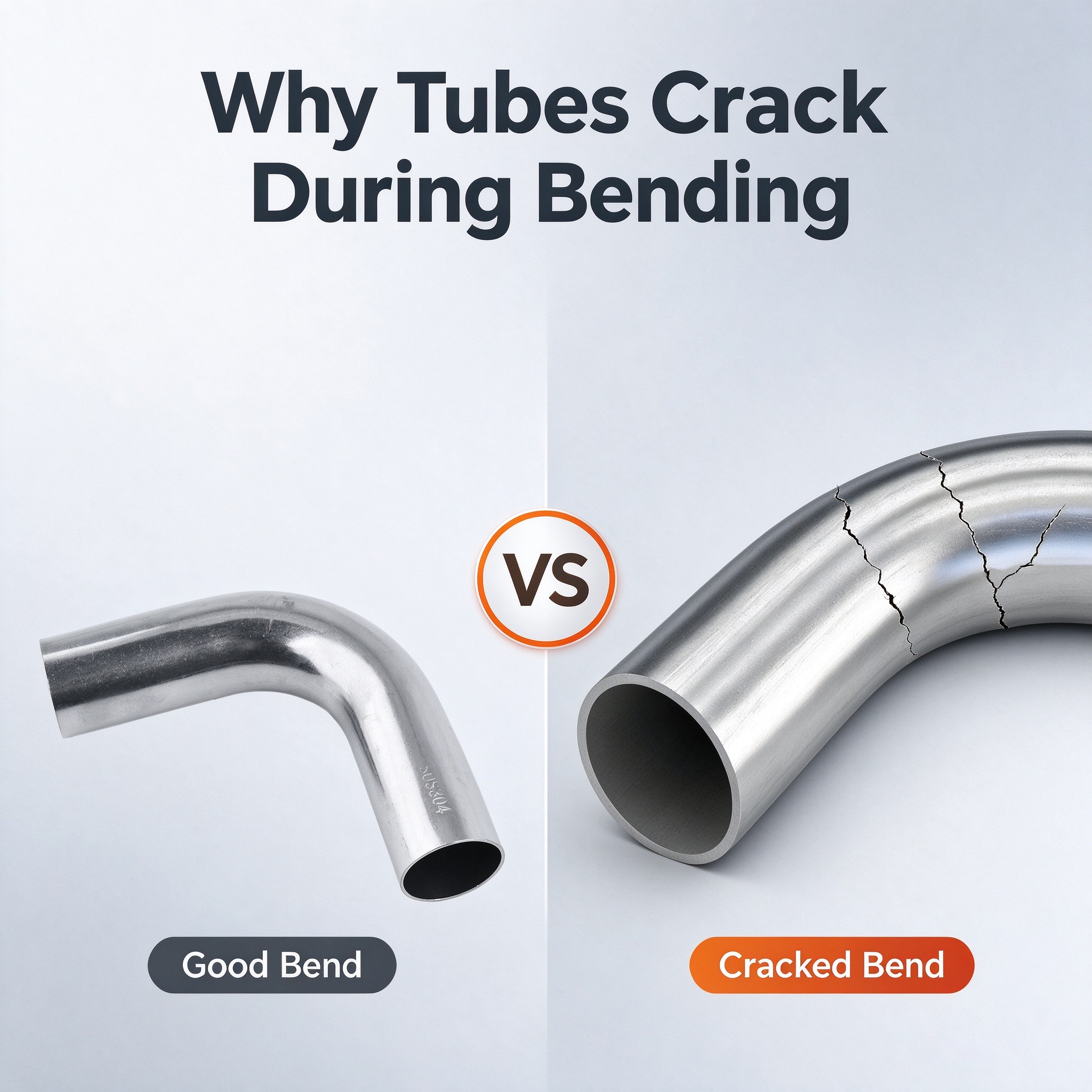

Jeśli kiedykolwiek widziałeś, jak idealnie dobrana metalowa rura pęka tuż przy zewnętrznym promieniu zakrętu, wiesz już, jak frustrujące może być Pęknięcie pękanie rury podczas zginania . wygiętej rury powoduje, że część trafia bezpośrednio na złom, powoduje stratę czasu na oprzyrządowanie i wstrzymuje całą zmianę. W tym przewodniku omówiono prawdziwe przyczyny powstawania pęknięć na giętych rurach , czynniki materiałowe i procesowe stojące za nimi, a także praktyczne rozwiązania problemów związanych z gięciem rur, które faktycznie występują w hali produkcyjnej.

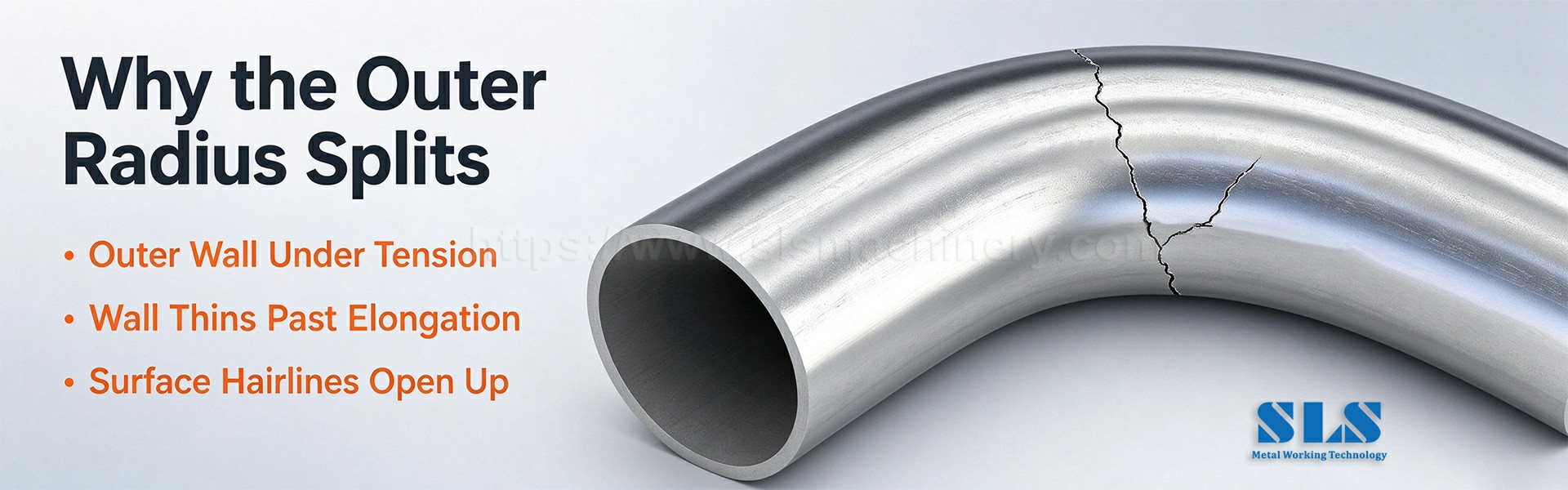

Zginanie powoduje, że rura znajduje się w prostym, ale brutalnym stanie naprężenia: zewnętrzny promień rozciąga się pod napięciem, podczas gdy wewnętrzny promień ulega ściskaniu. Kiedy zewnętrzne włókna rozciągają się poza granicę wydłużenia materiału, powierzchnia pęka – jest to rozcięcie, które wszyscy rozpoznają Rzadko jest to nagły wypadek. Jest to widoczny koniec łańcucha, który zaczyna się na długo przed zamknięciem matrycy: niska ciągliwość, zbyt mały promień, trzpień osadzony niestycznie lub spoina osadzona tam, gdzie nie powinna. Dobra zagięcie rury . analiza problemów zginania rur rozpoczyna się od prześledzenia łańcucha aż do jego pierwszego słabego ogniwa.
Twarde materiały — gatunki stali o wysokiej wytrzymałości, hartowana stal nierdzewna, aluminium 6061-T6 — rozciągają się bardzo nieznacznie, zanim ulegną rozdarciu. Jeżeli wydłużenie jest mniejsze od wymaganego przy zgięciu, na pierwszym elemencie widoczne jest pękanie na promieniu zewnętrznym .
Cienka ścianka w stosunku do średnicy oznacza, że włókna zewnętrzne mają mniej materiału, który może dzielić naprężenia. Praktyczna zasada dotycząca zginania rur ze stosunkiem D/t : im wyższy współczynnik D/t, tym bardziej ściana zewnętrzna staje się cieńsza, zanim ulegnie rozszczepieniu. Cięższa ściana zapewnia marżę, ale wymaga również większej siły.
Spawana rura ma słabą, mniej plastyczną stopkę. Jeśli spoina znajdzie się w zewnętrznej strefie naprężenia, staje się natychmiastowym punktem inicjacji pęknięcia . Rozwiązanie jest proste: obrócić rurę tak, aby oś neutralna spoiny znajdowała się w pobliżu osi neutralnej zagięcia, a nie na zewnątrz.
Nawet w tym samym młynie jedno ciepło może przebiegać mocniej i mieć mniejsze wydłużenie niż poprzednie. Ryzyko pęknięć naprężeniowych wzrasta, gdy twarda, niewyżarzana partia osiąga napięty program. Zawsze sprawdzaj świadectwo wydłużenia, a w przypadku twardych stopów zaplanuj wyżarzanie przed zginaniem.
Stal austenityczna 304/316 szybko twardnieje. W momencie, gdy powierzchnia zewnętrzna ugina się, staje się twardsza i mniej plastyczna; następne zagięcie w tym samym programie wypycha twardszą warstwę poza krawędź. Jest to klasyczny wzór pęknięć formowanych na zimno na rurach wydechowych i hydraulicznych ze stali nierdzewnej.

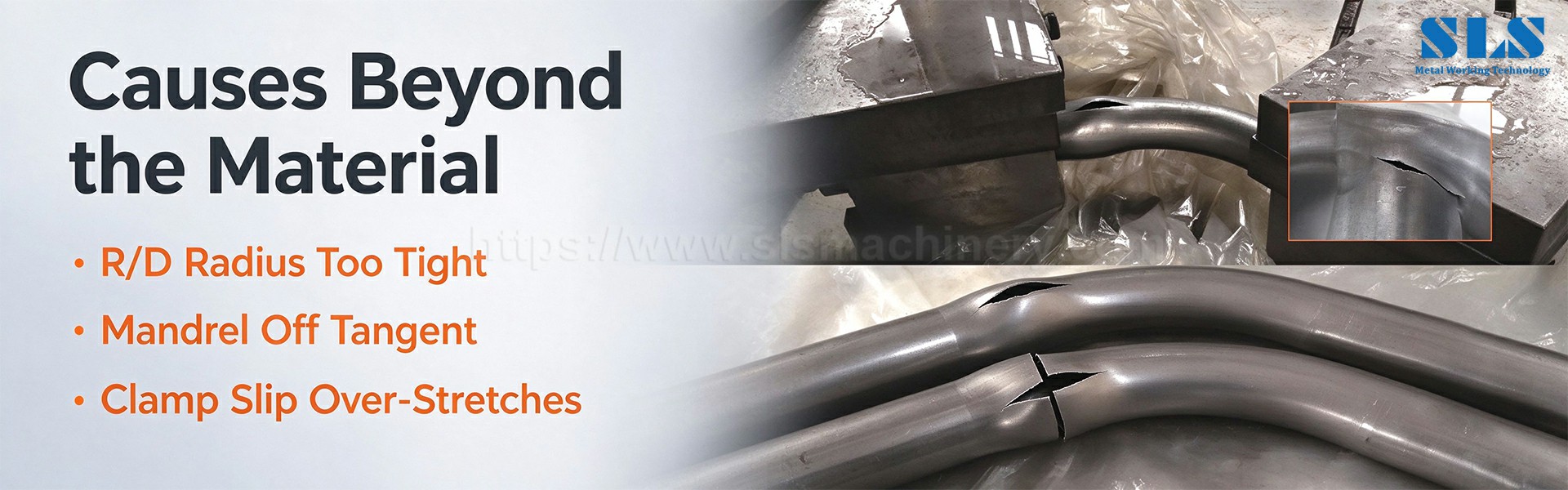

Promień zgięcia a stosunek R/D. Największą pojedynczą dźwignią pękania jest promień. Wąski promień linii środkowej mocno rozciąga ścianę zewnętrzną. Praktyczna zasada stosowana w warsztacie: utrzymuj minimalny promień zgięcia współczynnika R/D na poziomie około 1,5D–2D dla stali miękkiej, 3D dla stali nierdzewnej i większy dla 6061-T6. Wszystko, co jest ciaśniejsze, wymaga trzpienia i często wielostopniowego zgięcia.
Położenie trzpienia względem stycznej. Trzpień, który znajduje się zbyt daleko za linią styczną, powoduje, że ściana wewnętrzna zostaje zalana, a ściana zewnętrzna zbyt cienka – w rezultacie pęka. Wysunięty zbyt daleko do przodu nos ociera i przyspiesza przerzedzanie ścianek promienia zewnętrznego . Prawidłowa styczna położenia trzpienia jest obliczana na podstawie średnicy zewnętrznej, ścianki, promienia linii środkowej i średnicy końcówki trzpienia.
Dopasowanie matrycy i poślizg matrycy zaciskowej. Jeśli poślizg matrycy zaciskowej powoduje pełzanie rury podczas wyciągania, ściana zewnętrzna rozciąga się nierównomiernie i pęka. Matryca do gięcia, matryca zaciskowa i matryca dociskowa muszą znajdować się na tej samej linii środkowej z odpowiednią siłą.
Smarowanie i przygotowanie powierzchni. Zarysowania, zadziory i głębokie wciągnięcia na średnicy zewnętrznej rury działają jak nacięcia na powierzchni defektu skupienia naprężeń . Słabe zwiększa zginanie rurki smarującej tarcie, podgrzewa powierzchnię i powoduje te same pęknięcia.

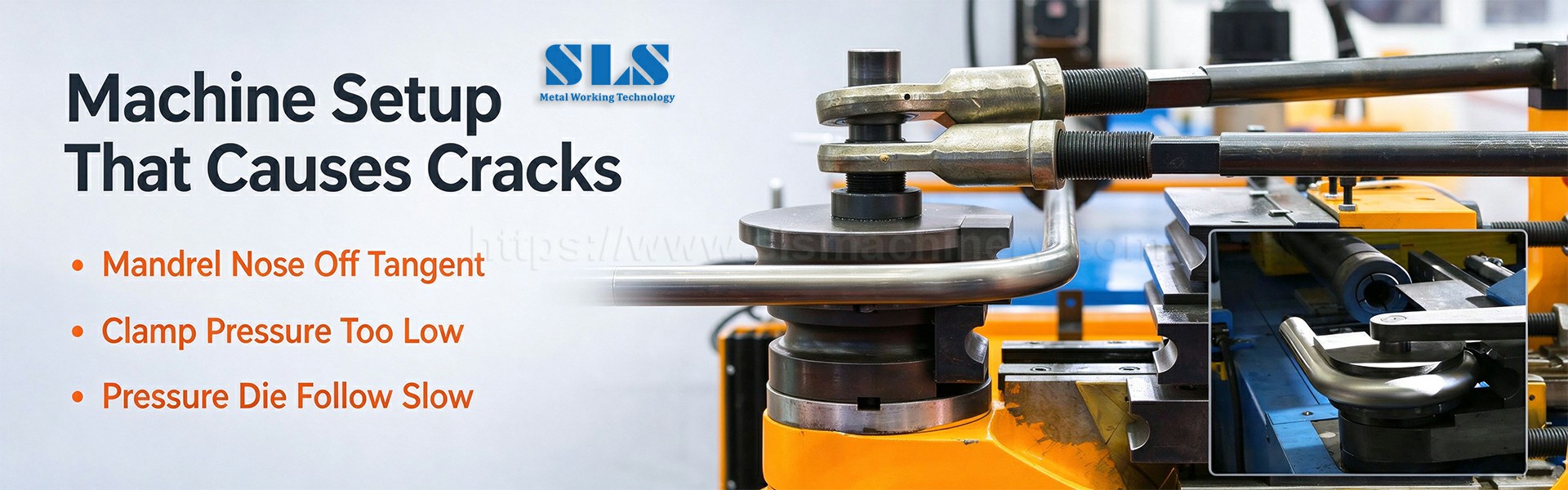

Nawet idealna rura może pęknąć na zużytej maszynie. Dryf wspomagany matrycą ciśnieniową — gdy wzmacniacz pozostaje w tyle za osią zgięcia — powoduje pozbawianie zewnętrznego promienia podawanego materiału, przez co ściana rozciąga się coraz cieńsza, aż do rozszczepienia. Błędy położenia trzpienia po wymianie oprzyrządowania, luźne złącza serwa lub zbyt niski nacisk zacisku objawiają się tym samym objawem: świeżym pęknięciem na zewnętrznym zgięciu. Dlatego też rozwiązywanie problemów związanych z gięciem rur zawsze kończy się sprawdzeniem złączy, śrub kulowych i czujnika dociskowego przed uszkodzeniem materiału.
• Potwierdzić wydłużenie i twardość przy każdym wygrzewaniu; wyżarzanie przed zginaniem na twardych gatunkach.
• Zaprogramuj największy promień, na jaki pozwala projekt; przestrzegać minimalnego współczynnika R/D dla materiału.

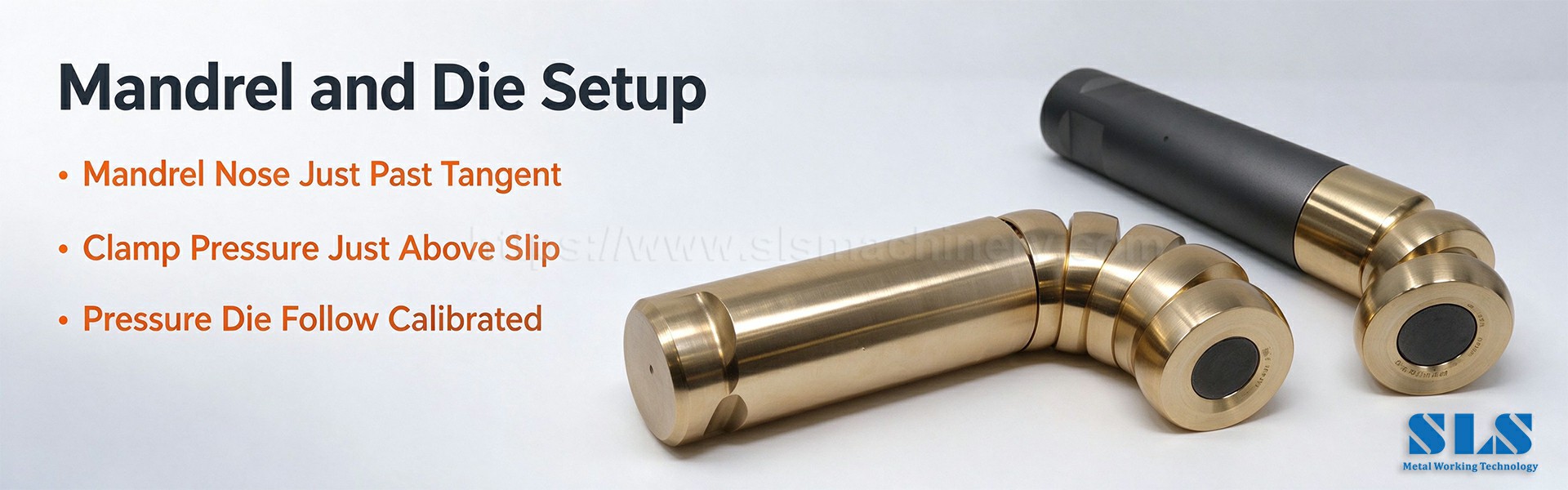

• W przypadku cienkich ścianek lub małych promieni należy używać trzpienia kulkowego; ustawić nosek 1–5 mm za styczną, w zależności od D/t.
• Obróć oś neutralną szwu spawalniczego od zewnętrznej strefy naprężenia.
• Dopasuj wgłębienia matrycy do średnicy zewnętrznej, ustaw docisk zacisku tuż powyżej progu poślizgu i użyj odpowiedniego smaru do zginania.
• W przypadku trudnych materiałów należy podzielić kąt na etapy gięcia w wielu przejściach , aby utrzymać odkształcenie na przejście poniżej limitu.
• Sprawdź pierwszy element w powiększeniu — oznaki punktu inicjacji pęknięcia (linie włoskowate na spoinie, zadrapaniach lub linii stycznej) pojawiają się przed pełnym pęknięciem.
Niektóre stopy — stal o wysokiej wytrzymałości, tytan, gruba stal nierdzewna 316 — działają nawet po ustaleniu promienia, trzpienia i zacisków. W takich przypadkach w hali produkcyjnej stosuje się trzy techniki. Po pierwsze, gięcie wieloprzebiegowe dzieli kąt 90 stopni na dwa lub trzy mniejsze, umożliwiając regenerację materiału pomiędzy przejściami i utrzymując odkształcenie przy każdym przejściu poniżej limitu. Po drugie, wyżarzanie międzyściegowe zmiękcza stal hartowaną w połowie programu; dodaje cykl pieca, ale chroni cały cykl przed pękaniem. Po trzecie, niestandardowa matryca do gięcia dopasowana dokładnie do średnicy zewnętrznej i ściany zapewnia bardziej równomierny profil docisku niż gotowa matryca, a nowoczesna giętarka CNC do rur kontroluje prędkość posuwu, śledzenie doładowania i oscylację trzpienia w zamkniętej pętli — dzięki czemu ten sam przepis jest powtarzany po powtórzeniu, zamiast być ponownie dostrajany ręcznie. W przypadku większości warsztatów największe oszczędności nie wynikają z zakupu większej maszyny, ale z potraktowania pierwszej pękniętej rury jako danych — sprawdź wydłużenie, sprawdź końcówkę trzpienia, sprawdź orientację spoiny i usuń podstawową przyczynę przed wygięciem kolejnego elementu.
Pytanie 1. Dlaczego rura pęka tylko po zewnętrznej stronie zakrętu?
Promień zewnętrzny jest naprężony. Po przekroczeniu granicy wydłużenia włókna zewnętrzne rozrywają się. Zamiast tego wnętrze jest ściśnięte i pomarszczone.
Pytanie 2. Czy nieco mniejszy promień zgięcia może nadal działać?
Tylko jeśli dodasz podporę trzpienia, zmniejsz prędkość i potwierdź wydłużenie materiału. Utrzymuj się powyżej opublikowanego minimalnego współczynnika B/R.
Pytanie 3. Czy stal nierdzewna pęka bardziej niż stal miękka?
Tak. 304/316 szybko twardnieje, przez co powierzchnia zewnętrzna szybko staje się krucha. Rozwiąż ten problem, stosując większe promienie, lepsze smarowanie i czasami wyżarzanie międzyściegowe.
Pytanie 4. Co położenie trzpienia ma wspólnego z pękaniem?
Jeśli trzpień odsunie się od stycznej, wewnętrzna ściana zapadnie się, a zewnętrzna ściana stanie się zbyt cieńka. Jeśli jest ustawiony zbyt daleko do przodu, drapie i przyspiesza przerzedzenie zewnętrznego promienia ściany.
Pytanie 5. Ścieg spoiny znajduje się po wewnętrznej stronie zagięcia – czy to bezpieczne?
Bezpieczniej niż na zewnątrz, ale najlepszą praktyką jest umieszczenie spoiny w pobliżu osi neutralnej, gdzie napięcie i ściskanie są bliskie zeru.
Pytanie 6. Moja maszyna jest nowa — dlaczego wciąż się psuje?
Sprawdź dryf wspomagania matrycy ciśnieniowej , kalibrację siły zacisku i dopasowanie wnęki matrycy. Nowe maszyny nadal wymagają konfiguracji, a nie tylko zasilania.
Pytanie 7. Czy smarowanie naprawdę może zatrzymać pęknięcia?
Nie naprawi zbyt małego promienia, ale dobre smarowanie podczas rozciągania i zginania usuwa powstałe na skutek tarcia gorące punkty, które stają się punktami inicjacji pęknięć .
Pytanie 8. Czy włoskowate pęknięcie jest w porządku, jeśli jest małe?
Nie. Każda widoczna linia włosów na zewnętrznym promieniu otworzy się pod wpływem wibracji lub nacisku. Potraktuj go jako złom i napraw konfigurację.
Większość pęknięć w giętych rurach nie jest tajemnicza. Są one widocznym skutkiem jednego lub kilku przewidywalnych czynników: materiału, który nie jest wystarczająco rozciągnięty, zbyt małego promienia, przesunięcia trzpienia, spawu w strefie naprężenia lub przesunięcia maszyny. Zapoznaj się z powyższą listą kontrolną, a przyczynę znajdziesz już w pierwszym elemencie. Gdy jesteś gotowy na maszynę, która utrzymuje te ustawienia wielokrotnie, [ SLS Machinery ]( https://www.slsmachinery.com ) buduje CNC linie do giętarki do rur ze wspomaganiem matrycy ciśnieniowej, programowalnym sterowaniem trzpieniem i zaciskiem oraz wielopoziomowym oprzyrządowaniem dla dokładnie używanych stopów, dzięki czemu spędzasz mniej czasu na rozwiązywaniu problemów z gięciem rur , a więcej na wysyłaniu dobrych części.
