Ujawnianie tajemnicy precyzyjnego zginania rur - na czym jest decyzja oparta?

Ujawnienie tajemnicy precyzyjnego zginania rur - jaka jest decyzja oparte na?

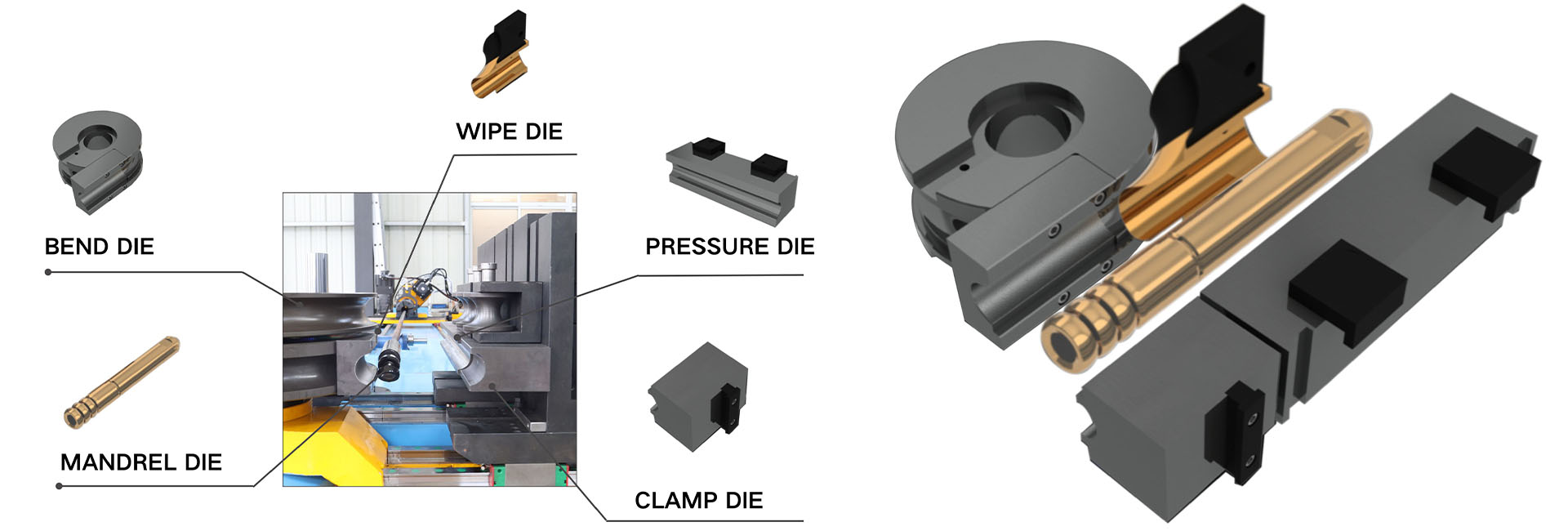

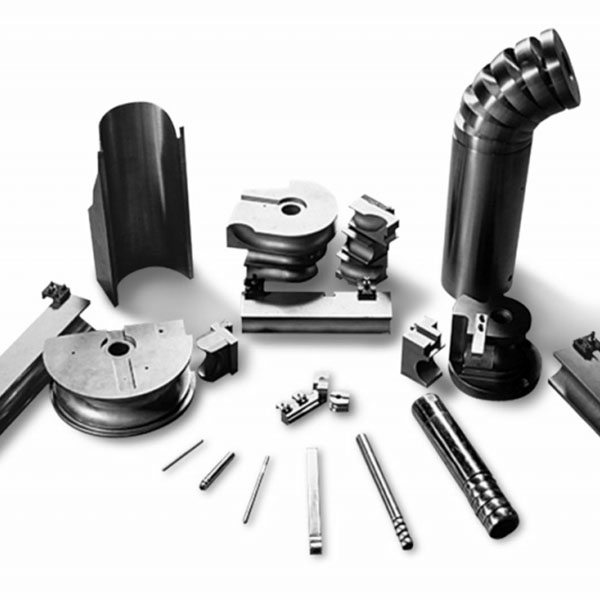

W dziedzinie zginanie rur, sposób użycia maszyny do zginania rur jest niezbędny do osiągnięcia wysokiej i wysokiej jakości produktów zginających rur. Kluczem do doskonałej pracy tych maszyn do zginania rur jest narzędzia wysokiej jakości, w które są wyposażone zginanie rur umiera. Te zginanie rur odgrywają istotną rolę jako klucz do precyzji w zginaniu rur. Die z zginaniem rur obejmują zginanie matryc, matryce, naciski, mandrels i umieranie przeciwaszprzewodnikowe (wycieraczka). Wszystkie te matryce mają swoje unikalne funkcje.

Zginanie Die:

Zginające matryce są również nazywane umieraniem promienia lub Narzędzia do giętarki. Służą do tworzenia krzywych poprzez zastosowanie określonej ciśnienia do zginającego matrycy （Forma zginająca rury） Z różnymi specyfikacjami są dostosowane zgodnie z średnicą i grubością ściany różnych rur. Rozmiar zginającego się jest określony przez rozmiar Promień zginania rurki.

CLAMPING DIE:

Ta matryca służy głównie do naprawy i zacisku rurki w połączeniu z zginającą matrycą, aby zapewnić stabilność matrycy i dokładność zginania rurki podczas Proces zginania rur. Podczas procesu zginania rurki siła zaciskająca i prędkość ruchomej matrycy zaciskającej będą miały pewien wpływ na zginanie rurki. Niewystarczająca siła mocowania może powodować poślizg lub deformowanie rurki podczas procesu zginania, podczas gdy nadmierna siła może powodować poddanie się nadmiernego ciśnienia rurki, powodując pęknięcie lub deformację. Jeśli matryca zaciskająca porusza się zbyt szybko, siła uderzenia na rurkę podczas procesu zginania może wzrosnąć, zwiększając w ten sposób ryzyko deformacji i pęknięcia rurki. Jeśli matryca zaciskająca porusza się zbyt wolno: chociaż wolniejsza prędkość może zmniejszyć siłę uderzenia, zbyt wolna prędkość może powodować zmarszczki lub fałdy w rurce podczas procesu zginania. Dlatego zwykle używamy zaworu przepływowego w System zginania rur hydraulicznych Aby kontrolować przepływ oleju hydraulicznego, kontrolując w ten sposób siłę zacisku i ruchomą prędkość kasowania, aby osiągnąć najbardziej idealny efekt zginający.

Uciśnięcie ciśnienia ：

Uciska ciśnienia jest urządzeniem pomocniczym Rura zginająca. Zaciswia rurę i pomaga w pchaniu ich podczas zginania rury, aby rura pozostała stabilna podczas zginania. Gdy rura jest rozciągnięta i ściskana przez zginającą rurę, grubość ściany rury zmieni się. Pomocnicze urządzenie pchnięcia może zastosować określone ciśnienie pchnięcia na zewnątrz rury, aby zmniejszyć zakres zmienności grubości ściany rury, osiągając w ten sposób gładki i pełny efekt na powierzchni rury po zgięciu. Moc i prędkość pomocniczej matrycy są również bardzo ważne w zginaniu rur. Prędkość pracy umierającej ciśnienie musi być spójna z prędkością roboczą matrycy zaciskowej. W rzeczywistym działaniu należy go dostosować i zoptymalizować zgodnie z określonymi czynnikami, takimi jak materiał rur, wielkość i wymagania dotyczące zginania.

Umarnia antyskrypcja (matryca wycieracza) ：

Anty-rządzenie to narzędzie pomocnicze, które może utrzymać wewnętrzną ścianę rury podczas procesu zginania rur, aby ściana rurowa była równomiernie sprężona i pogrubiona, gdy rura jest zgięta, aby zapobiec pomarszczaniu. Materiał matrycy anty-łzwy jest inny w zależności od materiału rury. Jeśli to jest rury ze stali nierdzewnej, możemy rozważyć stosowanie wysokiej jakości stali stopowej, która jest odporna na zużycie, odporną na korozję i oporną na wysoką temperaturę.

Kleszczak:

Na zakręcie rury rury są podatne na odkształcenie, pęknięcie i niekompletne zginanie z powodu przerzedzenia grubości ściany z powodu zgięcia i rozciągania. Kieprz zapewnia wsparcie i stabilność rury podczas procesu zginania, dzięki czemu powierzchnia jest pełna po zginaniu. . trzpień maszyny do zginania rur jest ogólnie kontrolowany przez układ hydrauliczny w celu ukończenia serii działań, takich jak trzpień do przodu i trzpień do tyłu i pomaga maszynie zginającemu rurom w przedstawieniu idealnego efektu zginania.

Wiper Die i trzpień:

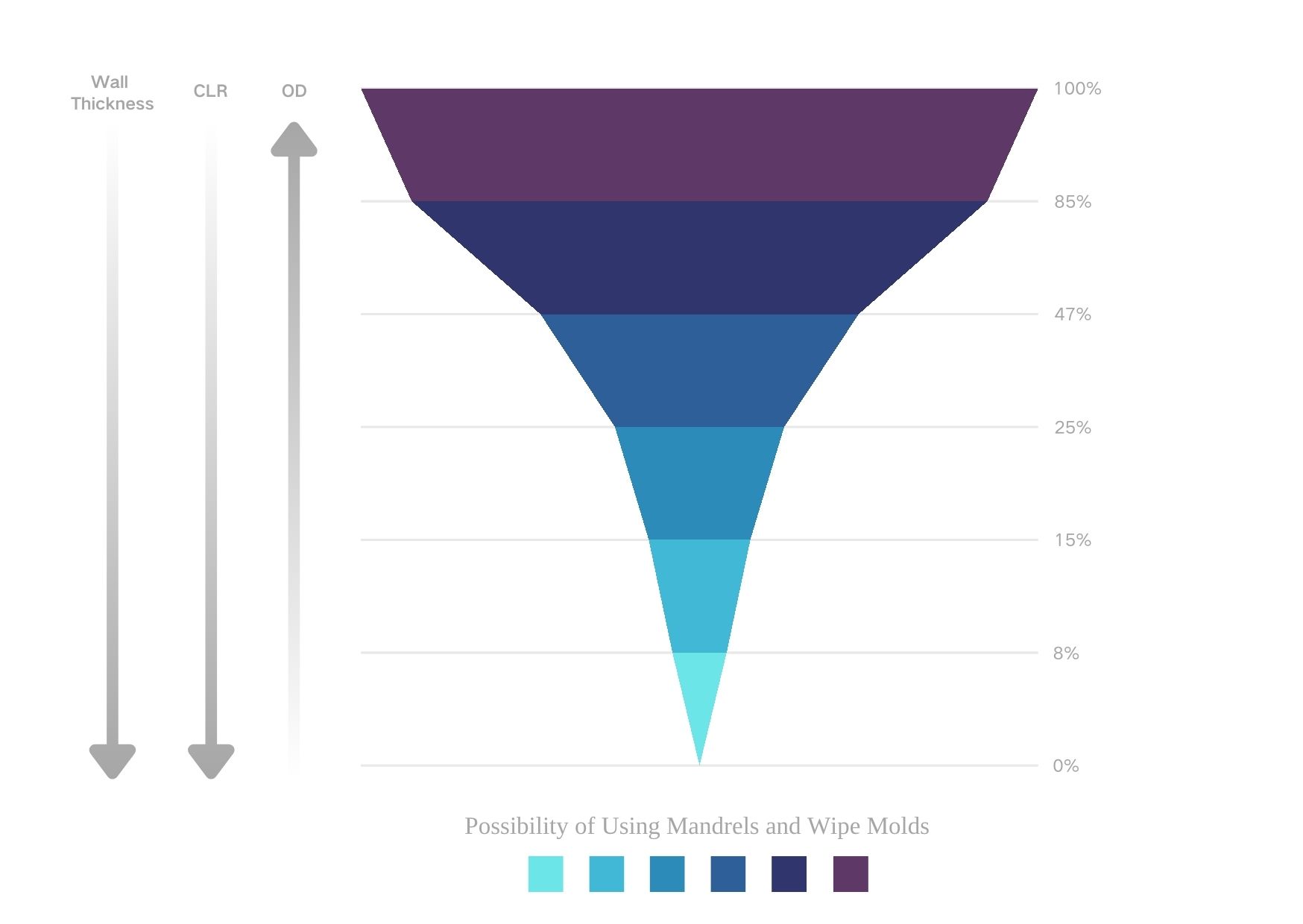

Wyciera i trzpień nie są wymagane do wszystkich zginania rur. Wynika to z grubości ściany rury, wielkości promienia gięcia i wielkości zewnętrznej średnicy rury. Poniższy rysunek pokazuje wielkość możliwości użycia. Im cieńsza grubość ściany rury, tym większa zewnętrzna średnica i mniejszy promień zginania, tym większa możliwość użycia umierania i mandrelów i odwrotnie.
