Każde szczelne złącze w układzie hydraulicznym, przewodzie hamulcowym lub wymienniku ciepła zaczyna się od prawego końca rury. Większość tej pracy wykonują dwa procesy: rozszerzanie rur i rozszerzanie rur . Nazwy znajdują się obok siebie i obie zmieniają kształt końcówek metalowych rur, ale rozwiązują różne problemy i wymagają różnych maszyn. Wybierz niewłaściwy, a staw, który wygląda idealnie na ławce, zacznie płakać, gdy pierwszy raz poczuje nacisk.
Ten przewodnik porównuje kielichowanie z rozszerzaniem , wyjaśnia, jak działają maszyny do kielichowania i roztłaczania rur , a także pomaga wybrać odpowiednią maszynę do formowania końcówek rur pod kątem części, materiałów i wielkości produkcji. SLS Machinery dostarcza pełną gamę maszyn do formowania końców rur — od kompaktowych jednostek jednostanowiskowych po wielostanowiskowe linie CNC — z niestandardowym oprzyrządowaniem i wsparciem technicznym dla producentów z branży motoryzacyjnej, HVAC, chłodniczej i hydraulicznej.
Mówiąc prościej, rozszerzanie rury otwiera koniec rury w stożkową powierzchnię uszczelniającą, która współpracuje ze złączką zaciskową, podczas gdy rozszerzanie rury poszerza koniec, dzięki czemu ściśle przylega do innego elementu lub blokuje się w arkuszu rury.
Rozszerzanie rury tworzy uszczelnienie metal-metal. Rozszerzony koniec jest ściśnięty pomiędzy złączką a nakrętką, dzięki czemu nie jest wymagana uszczelka ani o-ring. Rozszerzanie się rury tworzy połączenie wsuwane lub wciskane: rozszerzony koniec mechanicznie chwyta współpracującą część.
Aspekt | Rozszerzanie rury | Rozszerzanie rur |
Zamiar | Powiększ koniec w przypadku połączeń wsuwanych lub rurowych | Uformuj stożek w celu uszczelnienia metalu z metalem |
Zmiana średnicy | Zwiększa się o 2–20% | Koniec otwiera się pod ustawionym kątem rozwarcia (37°/45°/60°) |
Grubość ścianki | Rozcieńcza około 5–10% | Minimalna zmiana |
Typ połączenia | Dopasowanie wsuwane / dopasowanie wciskowe | Złączka zaciskowa, bez uszczelki |
Typowe zastosowania | Wymienniki ciepła, kotły, skraplacze | Przewody hamulcowe, hydraulika, HVAC, chłodnictwo |

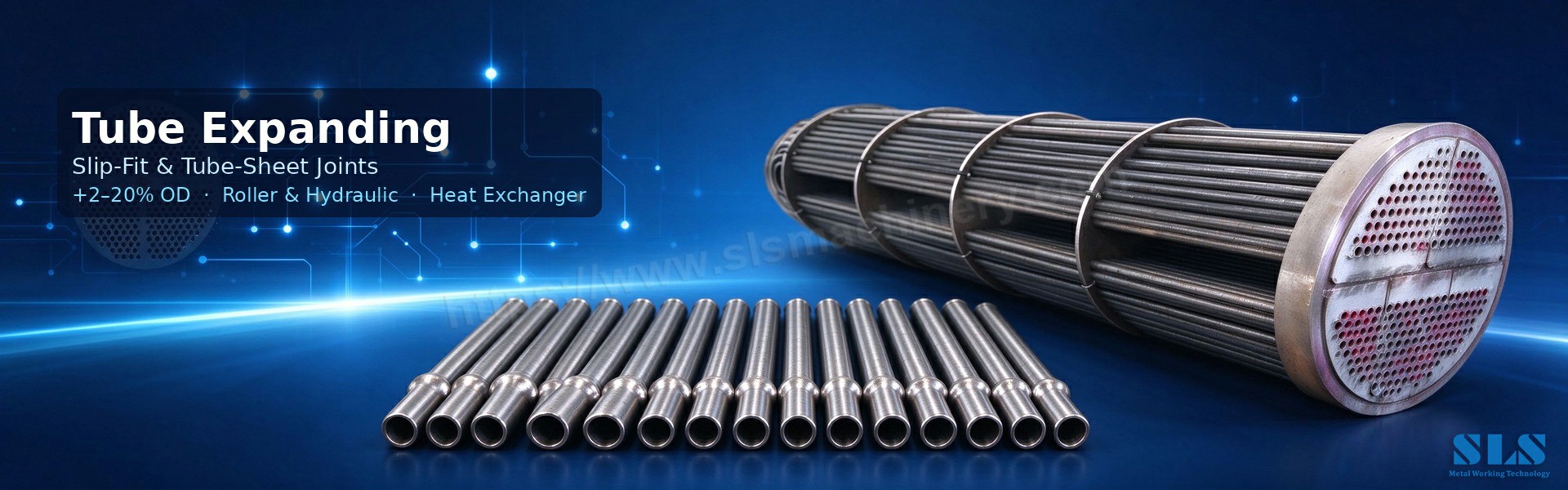

Rozszerzanie rury zwiększa średnicę na końcu rury, dzięki czemu pasuje ona ściśle do innej rury lub do otworu w arkuszu tuby. — Maszyna do rozszerzania rur często nazywana ekspanderem rur — wbija w koniec zwężający się trzpień, zatyczkę roztłaczającą lub głowicę toczną. Narzędzie wypycha ścianę na zewnątrz; metal rozciąga się, a koniec rośnie do docelowej średnicy. Ponieważ ściana jest rozciągana, staje się cieńsza o około 5–10 procent, co jest wartością, którą należy przestrzegać w przypadku części poddawanych ciśnieniu.
Mechaniczne roztłaczacze rur , najpopularniejszy typ, wykorzystują hartowane rolki rozmieszczone wokół stożkowego trzpienia. Gdy trzpień się obraca, rolki klinują się na zewnątrz i dociskają ściankę do otworu arkusza sitowego, pozostawiając mocny chwyt resztkowy. Stożkowe rozpieracze rolkowe podają się same: kąt rolek wciąga narzędzie głębiej podczas obrotu. Jest to standardowe podejście do kotłów, skraplaczy i rozprężaczy rur wymienników ciepła .
Hydrauliczne maszyny do rozszerzania rur wykorzystują ciśnienie płynu zamiast rolek mechanicznych. Zapewniają stałą siłę, zachowują tolerancję na poziomie około plus/minus 1–2 procent, pasują do grubych i twardych rur i mogą rozszerzać kilka rur jednocześnie.
Gdzie jest stosowany: blachy rurowe wymienników ciepła, walcowanie rur kotłów, naprawa skraplaczy i kolektory chłodnicze – wszędzie tam, gdzie rura musi zostać zablokowana w płycie bez spawania lub dodatkowych złączek.

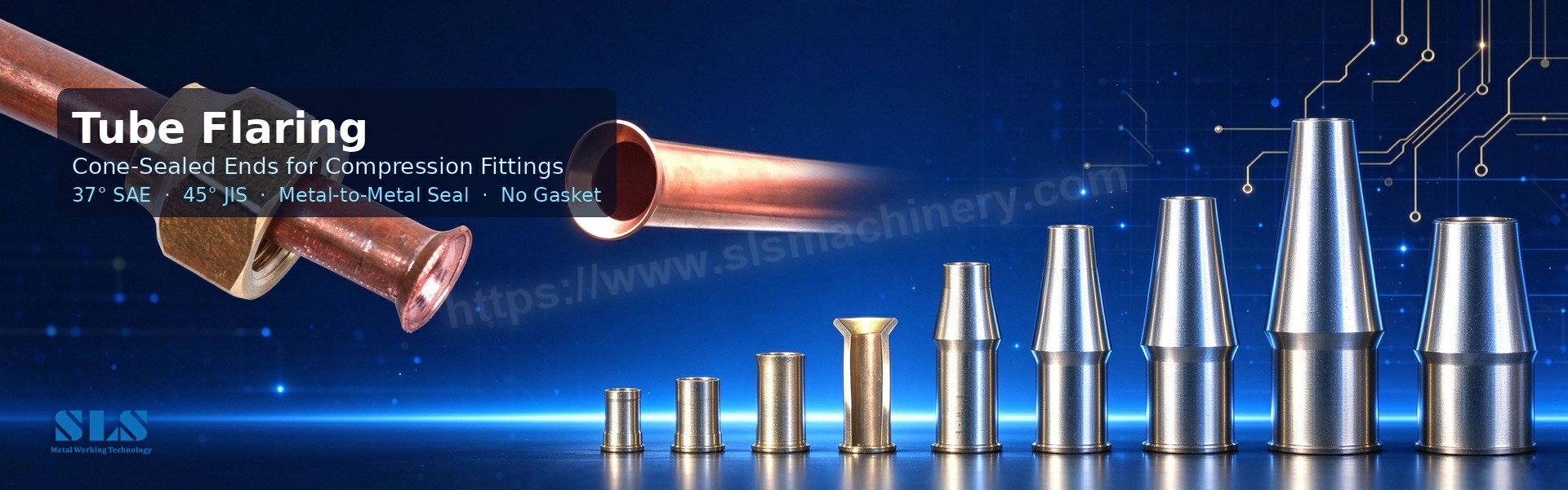

Rozszerzanie rury kształtuje koniec rury na zewnątrz pod stałym kątem, tworząc stożek. Maszyna do kielichowania rur zaciska rurę w matrycy, wyrównuje stożek kielichowania z otworem i wciska stożek w koniec, aż metal utworzy wymagane rozszerzenie. Rezultatem jest rozszerzony koniec rury , który uszczelnia metal z metalem względem pasującej złączki i nakrętki — bez uszczelki, bez pierścienia uszczelniającego typu „O” i bez lutu.

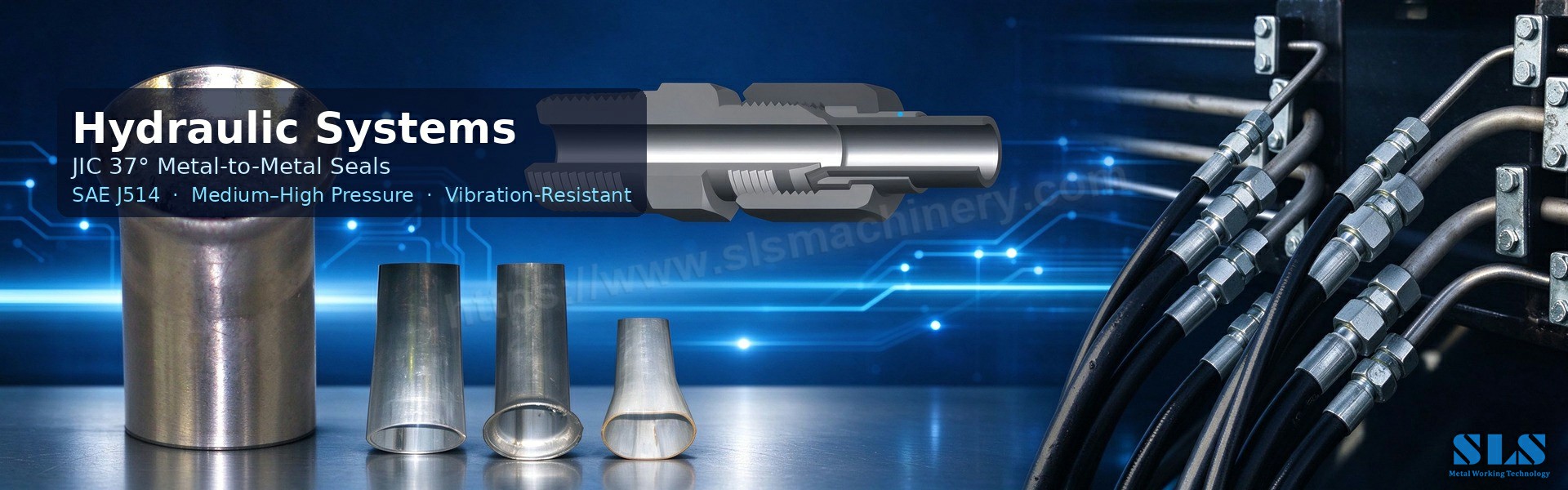

Kąty rozwarcia są zgodne ze standardami branżowymi: 37 stopni (SAE i JIC) dla złączy hydraulicznych i samochodowych, 45 stopni (JIS) dla chłodnictwa i wielu rynków azjatyckich, 60 stopni dla połączeń metrycznych i 90 stopni, gdy koniec jest spłaszczony w kołnierzu dla połączeń śrubowych. Kąt rozwarcia musi dokładnie pasować do złączki — kielich 37-stopniowy osadzony w złączce 45-stopniowej będzie przeciekał, więc nigdy nie można ich używać zamiennie.

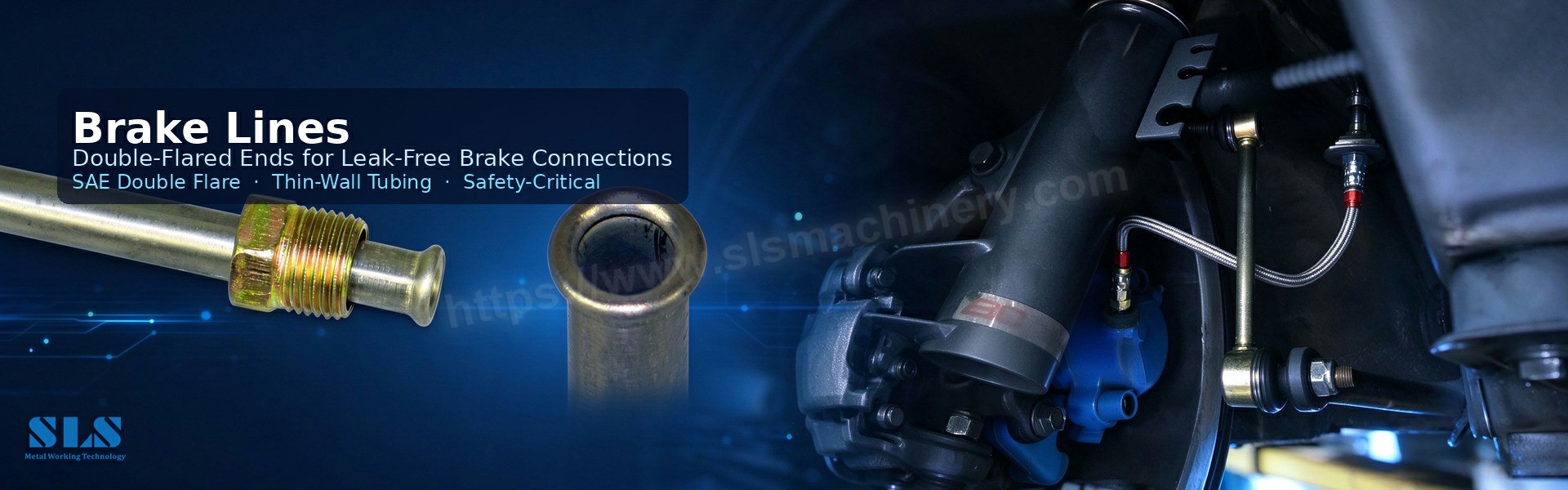

Pojedyncze i podwójne flary to dwie główne formy. Podwójne rozszerzenie najpierw zagina koniec do wewnątrz, a następnie rozszerza na zewnątrz, dodając metal w miejscu najcieńszego stożka — to prawdziwa zaleta w przypadku cienkościennych rur miedzianych i stalowych. Kielichowanie rur miedzianych jest standardem w chłodnictwie i HVAC; Poszerzenie przewodu hamulcowego to klasyczny przykład motoryzacyjny, w którym poszerzenie przewodu hamulcowego o kącie 37 stopni przenosi pełne ciśnienie hydraulicznego układu hamulcowego.
Oprócz narzędzi ręcznych warsztaty produkcyjne korzystają z hydraulicznych maszyn do kielichowania rur , aby uzyskać powtarzalne kąty i stabilne czasy cykli, a maszyny do kielichowania rur obsługują większe średnice rurociągów przemysłowych.
W niemal każdym sklepie pojawiają się jeszcze dwie formy końcowe. Kształtowanie rury — zwane także redukcją rury — zmniejsza średnicę końcową, w wyniku czego jedna rura zagnieżdża się w drugiej; ściana pogrubia się na zredukowanym odcinku, co faktycznie wzmacnia złącze. Frezowanie rurki zwija podniesiony pierścień w pobliżu końca, aby przytrzymać wąż i zacisk; jest maszyna do frezowania rur często częścią tej samej wielostanowiskowej celi. Zagięcie rury wygina koniec w płaską obręcz w przypadku połączeń śrubowych lub spawanych, a fazowanie oczyszcza krawędź cięcia przed montażem. Każdy z nich to proces formowania końca rury , a większość nowoczesnych maszyn przełącza się między nimi poprzez wymianę matryc.
Maszyna do formowania końca rury przekształca koniec rury za pomocą czterech współpracujących systemów: sztywnej ramy, matryc i oprzyrządowania formującego, zespołu zaciskowego, który zabezpiecza rurę przed poślizgiem oraz napędu dostarczającego siłę. W modelach CNC układ sterowania ustawia skok, położenie i prędkość, a następnie powtarza cykl bez udziału operatora.
Napędy są dostępne w trzech wersjach. Napędy hydrauliczne generują najwyższą siłę przy płynnym ruchu — właściwy wybór w przypadku rur grubościennych lub twardych. Napędy pneumatyczne pracują szybko, ale dostarczają mniejszą siłę, co jest odpowiednie dla części cienkościennych. Napędy serwoelektryczne zapewniają precyzyjną kontrolę położenia, mniejsze zużycie energii i cichą pracę i w naturalny sposób pasują do zautomatyzowanych linii.
Maszyny są również definiowane przez liczbę stacji, które obsługują. Jednostki jednostanowiskowe wykonują jedną operację na cykl, dzięki czemu koszty i zajmowane miejsce są niskie. Wielostanowiskowe maszyny do formowania końcówek rur ustawiają kilka stacji sekwencyjnie, dzięki czemu część można zmniejszyć, rozszerzyć i wykończyć w jednym przejściu — mniej obsługi, lepsza spójność i większa wydajność. Maszyny do formowania końcówek rur CNC umożliwiają przechowywanie programów i automatyczne podawanie w przypadku pracy o dużej objętości.
Wymienne oprzyrządowanie sprawia, że jedna maszyna jest elastyczna: zestaw matryc do rozszerzania, drugi do kielichowania, kolejny do frezowania — wymiana zajmuje kilka minut.
Zacznij od części, a nie od katalogu. Materiał ma znaczenie przede wszystkim: miedź i aluminium łatwo się formują i tolerują zmiany większych średnic; stal nierdzewna utwardza się przez zgniot i wymaga większego tonażu i bardziej ostrożnego oprzyrządowania. Następny jest rozmiar rury — średnica zewnętrzna i grubość ścianki określają potrzebną wydajność formowania. Następnie zdecyduj o zestawie procesów: dedykowana maszyna jest tańsza, jeśli wykonujesz jedną operację z dużą wydajnością; maszyna kombinowana zarabia na siebie, gdy w ciągu tygodnia przełączasz się między rozszerzaniem, rozszerzaniem i frezowaniem.
Wielkość produkcji decyduje o poziomie automatyzacji. Prototypowanie i małe wolumeny: ręczne lub jednostanowiskowe. Średnie serie: półautomatyczne. Duża objętość: w pełni automatyczna z podawaniem i wymianą matrycy. Na koniec sprawdź wsparcie narzędziowe dostawcy — niestandardowe matryce do nietypowych rozmiarów i materiałów są normalne, a szkolenia i części zamienne liczą się bardziej niż cena naklejki.
Zakłady samochodowe wykorzystują te maszyny do wykonywania połączeń wydechowych, szyn paliwowych i przewodów hamulcowych, gdzie 37-stopniowy flar SAE musi utrzymać ciśnienie hydrauliczne przez cały okres eksploatacji pojazdu. Producenci systemów HVAC i urządzeń chłodniczych rozszerzają i rozszerzają rury miedziane i aluminiowe do skraplaczy, parowników i agregatów chłodniczych. Konstruktorzy wymienników ciepła rozprężają tysiące rur w arkusze rur, korzystając z maszyn do rozprężania rur, które zapewniają spójny chwyt w całej wiązce. Układ hydrauliczny i pneumatyczny obsługuje kielichy i zaokrąglenia do złączy i mocowania węży. Producenci mebli i rur konstrukcyjnych stosują redukcje i kołnierze w celu uzyskania czystych, wykończonych połączeń. W każdym przypadku obowiązuje ta sama logika: wybierz kształt końcowy pasujący do złącza, a następnie pozwól maszynie go powtórzyć.
Pękanie zwykle wynika z rozciągania metalu poza jego granicę plastyczności – klasyczne niepowodzenie podczas rozszerzania i rozszerzania. Pozostań w bezpiecznej zmianie średnicy, użyj wewnętrznego trzpienia do podparcia ściany i wyżarzaj kruche materiały przed formowaniem. Marszczenie pojawia się, gdy ściskanie przekracza wytrzymałość materiału, głównie podczas kształtowania i zgrubiania; segmentowe oprzyrządowanie i wolniejsze pociągnięcia dają metalowi czas na płynięcie. Wycieki prawie zawsze wynikają z kontroli wymiarowej: kąt rozszerzenia nie pasuje do złączki lub rozszerzenie, które nie osiągnęło docelowej średnicy. Sprawdzaj miernikiem, a nie gałką oczną.
Powtarzalność jest problemem zarówno maszynowym, jak i procesowym — kalibruj, preferuj sterowanie serwo lub CNC i mierz pierwsze artykuły. Rury gięte można formować za pomocą segmentowych rozpórek, które chwytają odcinek po przekroju lub formując koniec przed zagięciem. A zużycie narzędzi jest cichym zabójcą: sprawdzaj matryce i rolki, nasmaruj i miej pod ręką części zamienne.
Czy jedna maszyna do formowania końcówek rur może wykonywać zarówno rozszerzanie, jak i rozszerzanie?
Tak. Maszyny kombinowane z wymiennym oprzyrządowaniem przełączają się między rozszerzaniem, rozszerzaniem, redukowaniem i frezowaniem. Dedykowana maszyna nadal wygrywa tam, gdzie wolumen jest ogromny, a proces nigdy się nie zmienia.
Jaka jest różnica między flaringiem a flangowaniem?
Rozszerzanie tworzy stożek (37°/45°/60°), który uszczelnia złącze zaciskowe. Kołnierz wygina koniec pod kątem około 90° w płaską krawędź w przypadku połączeń śrubowych lub spawanych.
Które materiały są najłatwiejsze w formowaniu?
Miedź i aluminium. Tolerują zmiany większych średnic bez pękania. Stal nierdzewna i tytan wymagają większej siły i ściślejszej kontroli procesu.
Czy formowanie końcówek rur może działać na wygiętych rurach?
Tak, z segmentowymi ekspanderami i matrycami obrotowymi, które przykładają siłę w sekcjach. Często koniec jest formowany po zgięciu, aby zachować ostateczną geometrię.
Jak uzyskać szczelną flarę?
Dopasuj dokładnie kąt rozwarcia do złączki, użyj odpowiedniego zacisku i stożka, usuń zadziory z przyciętej krawędzi i sprawdź miernikiem. W przypadku cienkich ścian należy zastosować podwójną flarę.
Jaka jest różnica między kształtowaniem rurki a redukcją rurki?
Opisują tę samą operację: zmniejszanie średnicy końcowej, tak aby jedna rura zagnieździła się w drugiej. Swaging jest bardziej powszechnym terminem sklepowym.
Kiedy powinienem użyć podwójnej flary?
Na rurach cienkościennych i w zastosowaniach, w których występują wibracje, gdzie pojedynczy kielich mógłby pęknąć lub poluzować się. Przewody hamulcowe i paliwowe to klasyczne przypadki.
O ile można bezpiecznie rozszerzyć rurkę?
To zależy od materiału i ściany. Miedź zwykle potrzebuje 15–20 procent, zanim przerzedzenie stanie się problemem; stal nierdzewna i rura grubościenna są bezpieczniejsze przy 5–10 procentach.
Dlaczego warto wybrać wielostanowiskową maszynę do formowania końcówek rur?
Kilka operacji można wykonać w jednym przebiegu, skracając czas obsługi i poprawiając spójność — właściwa odpowiedź w przypadku skomplikowanych końcówek i dużych ilości.
W jaki sposób SLS Machinery pomaga w formowaniu końcówek rur?
SLS Machinery projektuje i buduje jedno- i wielostanowiskowe maszyny do formowania końcówek rur, linie CNC z automatycznym podawaniem i niestandardowe oprzyrządowanie, wraz ze wsparciem inżynieryjnym w celu skonfigurowania procesów.
Rozszerzanie i rozszerzanie rur służą różnym połączeniom i żadne z nich nie zastępuje drugiego. Rozszerzanie zapewnia uszczelnienie metal-metal łączników; rozszerzanie zapewnia mechaniczny uchwyt w przypadku połączeń wsuwanych i rurowych. Reszta to dopasowanie procesu do materiału, ściany i objętości – i umożliwienie maszynie jego powtórzenia.
SLS Machinery buduje maszyny do formowania końcówek rur dokładnie do tego zadania: kompaktowe jednostanowiskowe formarki, jednostki wielostanowiskowe i linie CNC z automatycznym podawaniem oraz niestandardowym oprzyrządowaniem i wsparciem w zakresie konfiguracji. Skontaktuj się z SLS Machinery , przedstawiając rozmiary rur, materiały i rysunki połączeń, a my polecimy maszynę – i proces – który będzie pasował do Twojej produkcji.
