Jeśli zajmujesz się obróbką rur metalowych , produkcją podwozi samochodowych, produkcją rurociągów hydraulicznych dla przemysłu lotniczego lub precyzyjnym wytwarzaniem rur mechanicznych, na pewno napotkałeś typowy problem z jakością: doskonale zaprogramowane dane dotyczące gięcia rur, ale gotowe rury charakteryzują się złym dopasowaniem montażowym, wyciekami z rurociągów, niestabilnością konstrukcyjną i częstym złomowaniem partii. W większości przypadków podstawową przyczyną nie jest błąd precyzji maszyny, ale owalność rurki.
Wielu operatorów fabryk i nabywców często zadaje sobie pytanie: Czym dokładnie jest owalność rur ? Dlaczego podczas pracy powstają odkształcenia owalne giętarki CNC do rur ? Czy możemy całkowicie kontrolować kontrolę owalności gięcia rur, aby spełnić przemysłowe standardy tolerancji?
SLS Machinery , profesjonalny producent precyzyjnych giętarek do rur CNC , podsumował praktyczne doświadczenia w zakresie kontroli owalności w oparciu o lata debugowania na miejscu i weryfikacji w produkcji masowej. W tym artykule w pełni wyjaśniono definicję, standardy pomiarowe, czynniki zagrożenia, podstawowe przyczyny i zaawansowane techniki kontroli owalności rur , pomagając producentom w zasadniczym rozwiązaniu problemów związanych z deformacją przekroju poprzecznego i poprawić wskaźnik kwalifikacji produktu.
1. Co to jest owalność rurki i standardowe metody pomiaru?
1.1 Podstawowa definicja owalności rurki
Owalność rury odnosi się do odkształcenia przekroju poprzecznego rury okrągłej ze standardowego kształtu okrągłego do stanu eliptycznego lub spłaszczonego po obróbce zginania . Podczas procesu formowania na giętarce CNC do rur zewnętrzna ściana rury jest rozciągana, podczas gdy ściana wewnętrzna jest ściskana. Nierówny rozkład naprężeń zmienia pierwotny, jednolity profil kołowy, co skutkuje niespójną średnicą rury i zniekształconym przekrojem.
P: Czy owalność rurki jest normalnym zjawiskiem podczas przetwarzania? Odp.: Tak, niewielka owalność rury jest nieuniknionym zjawiskiem fizycznym podczas gięcia metalu na zimno. Jednakże nadmierna owalność przekraczająca standardy tolerancji przemysłowej bezpośrednio pogorszy działanie lampy. Istotą produkcji precyzyjnego gięcia rur jest kontrola owalności w określonym zakresie
1.2 Profesjonalne obliczenia owalności i standardy tolerancji branżowej
W branży przyjęto ujednolicony wzór obliczeniowy owalności rur: Owalność (%) = (maksymalna średnica zewnętrzna – minimalna średnica zewnętrzna) / średnica nominalna × 100% . W połączeniu z międzynarodowymi standardami głównego nurtu, takimi jak ASTM A513, ISO 1127 i EN 10305-1, zakresy tolerancji dla różnych scenariuszy zastosowań są jasno określone:
Zwykłe rury mechaniczne : Dopuszczalna owalność 5%–10%
Konwencjonalne rurki z płynem pod ciśnieniem : Dopuszczalna owalność 3%–5%
Gięcie rur lotniczych i kosmicznych : Ścisła kontrola owalności w zakresie 1–3%
1.3 Powszechnie stosowane, precyzyjne narzędzia pomiarowe
Dokładne wykrywanie jest podstawą kontroli owalności zginania rur . Nowoczesna produkcja łączy różnorodne narzędzia testowe zgodnie z potrzebami w zakresie precyzji produkcji:
Ręczne suwmiarki i mikrometry : ekonomiczne do szybkiego pobierania próbek na miejscu, odpowiednie do zwykłej kontroli produkcji seryjnej
Wskaźniki Go/No-Go : niestandardowe, profesjonalne przyrządy do szybkiej oceny wyniku pozytywnego/nieudanego na liniach produkcyjnych
Skanery laserowe i profilometry optyczne : bezdotykowa, precyzyjna detekcja, rejestrująca pełne dane przekroju poprzecznego w czasie rzeczywistym
Współrzędnościowe maszyny pomiarowe CMM : precyzyjne testy na poziomie laboratoryjnym, mające zastosowanie do kalibracji przedmiotu obrabianego o wysokim standardzie precyzyjnego gięcia rur
2. Negatywny wpływ nadmiernej owalności rurki na produkcję i sprzęt
Większość producentów ignoruje niewielkie odchylenia w owalności, ale kumulacja błędów spowoduje szereg problemów z jakością i sprzętem, stając się ukrytym zagrożeniem dla masowej produkcji.
P: Jakie wady produkcyjne spowoduje nadmierna owalność rurki? Odp.: Niekontrolowana owalność rurki bezpośrednio prowadzi do czterech wad przetwarzania rdzenia:
Spłaszczanie i zapadanie się rur : Szczególnie widoczne w przypadku gięcia rur cienkościennych , przekrój poprzeczny zginania zapada się do wewnątrz, zmniejszając grubość ścianki rury i nośność konstrukcyjną
Marszczenie ścianki wewnętrznej : Nadmierne ściskanie wewnętrznego promienia zgięcia powoduje pofałdowanie tekstur, wpływając na cyrkulację płynu i dokładność montażu
Pękanie powierzchniowe : Koncentracja naprężeń w miejscach odkształcenia owalnego powoduje pękanie ścianki rury, co prowadzi do złomowania przedmiotu obrabianego
Niestabilne odchylenie sprężyny : Owalne rurki wytwarzają nieregularne sprężyste odbicie, co powoduje, że kompensacja sprężynowania jest nieważna i nie osiąga docelowych kątów zgięcia
P: Czy owalność wpłynie na żywotność sprzętu do gięcia CNC? O: Zdecydowanie. Owalne zdeformowane rury powodują nierówny nacisk kontaktowy z narzędziami do gięcia rur, takimi jak zaciski, matryce i rolki dociskowe podczas obróbki. Długotrwałe naprężenia częściowe przyspieszą zużycie narzędzi, zwiększą częstotliwość konserwacji sprzętu i przestoje oraz zmniejszą ogólną żywotność giętarki do rur CNC.
3. Podstawowe czynniki powodujące owalność rur (zweryfikowane na hali produkcyjnej)
W połączeniu z branżowymi danymi technicznymi Google i rzeczywistymi przypadkami produkcyjnymi SLS Machinery, na owalność rur wpływają głównie właściwości materiału, parametry gięcia i konfiguracja oprzyrządowania.
3.1 Właściwości materiału i różnice w specyfikacji rur
Różne materiały metalowe mają różną ciągliwość i sztywność, co skutkuje różną odpornością na owalność. Miękkie metale, takie jak aluminium i miedź, mają dobrą ciągliwość i niewielkie odkształcenia owalne; stopy o wysokiej wytrzymałości, takie jak stal nierdzewna i Inconel, charakteryzują się dużą sztywnością i są bardziej podatne na owalność pod wpływem naprężeń zginających.
Ponadto nierówna grubość ścianek rur i szczątkowe naprężenia wewnętrzne w surowcach są kluczowymi ukrytymi przyczynami nieregularnej owalności rur , których nie można całkowicie wyeliminować poprzez samą regulację parametrów.
3.2 Parametry promienia gięcia i prędkości przetwarzania
Promień zgięcia jest najważniejszym czynnikiem geometrycznym wpływającym na owalność rury . Im mniejszy promień zgięcia (zwłaszcza przy zginaniu ciasnym R < 2D), tym bardziej skoncentrowane naprężenia rury i poważniejsze odkształcenie owalne przekroju poprzecznego. Delikatne gięcie o dużym promieniu pozwala zachować lepszą okrągłość.
Decydującą rolę odgrywa także prędkość gięcia. Zbyt szybkie zginanie powoduje nagłe wyciskanie naprężeń na ściankę rury bez równomiernego rozłożenia naprężeń, znacznie pogarszając owalność; w miarę powolne zginanie zapewnia stabilne odkształcenie materiału i skutecznie redukuje zniekształcenia przekroju.
3.3 Błędy dopasowania oprzyrządowania i ustawienia parametrów CNC
Niedopasowane oprzyrządowanie i nieuzasadnione programowanie gięcia CNC to główne przyczyny owalności spowodowane przez człowieka. Niezrównane rozmiary matryc, niewłaściwa głębokość penetracji trzpienia i niezrównoważony nacisk zacisku spowodują poślizg rury i nierówne naprężenia podczas obróbki. Zbyt duży nacisk docisku powoduje zmiażdżenie rury, natomiast zbyt mały nacisk prowadzi do niestabilnego ustawienia, co pogłębia odkształcenie owalu. Odpowiednio dobrane oprzyrządowanie do gięcia rur jest niezbędne dla stabilnej produkcji.
4. Praktyczne techniki kontroli owalności giętarek CNC do rur
W oparciu o najlepsze praktyki branżowe i zalety techniczne sprzętu SLS, podsumowujemy cztery zestawy wydajnych i stabilnych rozwiązań w zakresie kontroli owalności gięcia rur , odpowiednich do gięcia rur cienkościennych , gięcia z małym promieniem i precyzyjnej obróbki rur ze stopów.
4.1 Konfiguracja oprzyrządowania precyzyjnego: Optymalizacja trzpienia i matrycy Wiper
Profesjonalne pomocnicze narzędzia do gięcia rur to najskuteczniejszy sposób tłumienia owalności. Wyposażony w dopasowany trzpień wielokulkowy do wewnętrznego podparcia rury, może całkowicie podeprzeć wewnętrzną ściankę rury podczas zginania, zapobiegać zapadaniu się i spłaszczaniu przekroju poprzecznego, a szczególnie nadaje się do gięcia rur cienkościennych i gięcia o małym promieniu.
Rozsądnie ustawione matryce wycierające eliminują zmarszczki ścian wewnętrznych spowodowane odkształceniami ściskającymi, stabilizują rozkład naprężeń zginających i znacznie poprawiają spójność kołowości rur w celu precyzyjnego gięcia rur.
4.2 Dostrajanie parametrów CNC i optymalizacja procesu
Optymalizuj parametry rdzenia, takie jak ciśnienie mocowania, prędkość gięcia i prędkość posuwu w zależności od materiału rury i specyfikacji, poprzez dokładne programowanie gięcia CNC . Zastosuj stopniowane powolne gięcie rur ze stopów o dużej sztywności, aby zapewnić równomierne uwalnianie naprężeń; ustawić zaciskanie pod stałym ciśnieniem, aby uniknąć deformacji wytłaczanej rury lub przemieszczenia poślizgowego. Standaryzowane parametry optymalizacji formowania rur mogą zmniejszyć owalność o ponad 80% w produkcji masowej.
4.3 Przesiewanie surowców i obróbka przed zginaniem
Ściśle przesiewaj surowe rury o jednolitej grubości ścianki i stabilnych właściwościach materiału. W przypadku rur ze stopów o wysokiej wytrzymałości poddawanych naprężeniom szczątkowym należy zastosować wyżarzanie przed zginaniem i odprężanie w celu poprawy ciągliwości materiału i zmniejszenia tendencji do odkształceń. Standardowa kontrola surowców pozwala uniknąć defektów owalności probówek wsadowych u źródła.
4.4 Profesjonalne smarowanie i konserwacja narzędzi
Profesjonalne smary dostosowane do konkretnego materiału zmniejszają tarcie pomiędzy rurą a oprzyrządowaniem do gięcia rur , zapobiegają lokalnej koncentracji naprężeń spowodowanej nierównomiernym tarciem i stabilizują jakość gięcia. Regularna kontrola i kalibracja zużycia oprzyrządowania zapewniają długotrwałą, stabilną kontrolę owalności zgięcia rur .
5. Pełna kontrola jakości produkcji i kontrola w pętli zamkniętej
Kontrola owalności stabilnego gięcia rur opiera się na standaryzowanej kontroli jakości całego procesu, a nie na jednorazowej regulacji parametrów. Nowoczesna inteligentna produkcja gięcia wykorzystuje wieloetapowe mechanizmy wykrywania i kontroli w pętli zamkniętej w czasie rzeczywistym .
Przeprowadzić próbkowanie owalności surowca przed zginaniem, kontrolę punktową w trakcie produkcji i pełną kontrolę poprodukcyjną. Zaawansowane maszyny do gięcia rur CNC można wyposażyć w laserowe czujniki skanujące działające w czasie rzeczywistym, aby dynamicznie monitorować zmiany przekroju rur. System automatycznie dostosowuje parametry CNC, takie jak położenie trzpienia i ciśnienie mocowania, zgodnie z danymi dotyczącymi odchyleń owalności, realizując inteligentną korekcję błędów i unikając błędów ręcznej regulacji.
Rejestrowanie danych statystycznej kontroli procesu (SPC) śledzi trendy wahań owalności, pomagając producentom w tworzeniu standardowych procesów produkcyjnych i obniżeniu kosztów odpadów produkcyjnych.
6. Kluczowe scenariusze zastosowań przemysłowych dla ścisłej kontroli owalności
Standardy tolerancji owalności różnią się znacznie w zależności od branży. Gięcie rur w przemyśle lotniczym i precyzyjna produkcja samochodów mają niezwykle rygorystyczne wymagania dotyczące okrągłości rur, a nieodpowiednia owalność rur powoduje poważne zagrożenie bezpieczeństwa i straty ekonomiczne.
Gięcie rur w przemyśle lotniczym : Rury rurociągów hydraulicznych i paliwowych wymagają bardzo dużej okrągłości, aby uniknąć wycieków z rurociągów i uszkodzeń konstrukcyjnych, bezpośrednio związanych z bezpieczeństwem lotu
Obróbka rur samochodowych : Rury podwozia, wydechu i klatek bezpieczeństwa wpływają na dokładność montażu i stabilność konstrukcji pojazdu
Przemysł medyczny i naftowo-gazowy : Rury rurociągowe do transportu cieczy i wysokociśnieniowe wymagają stabilnego przekroju poprzecznego, aby zapewnić bezpieczeństwo operacyjne
Liczne przypadki branżowe potwierdzają, że znormalizowana kontrola owalności gięcia rur może zmniejszyć tempo ponownej obróbki detalu o ponad 70% i skutecznie poprawić wydajność produkcji i stopień kwalifikacji produktu do precyzyjnego gięcia rur.

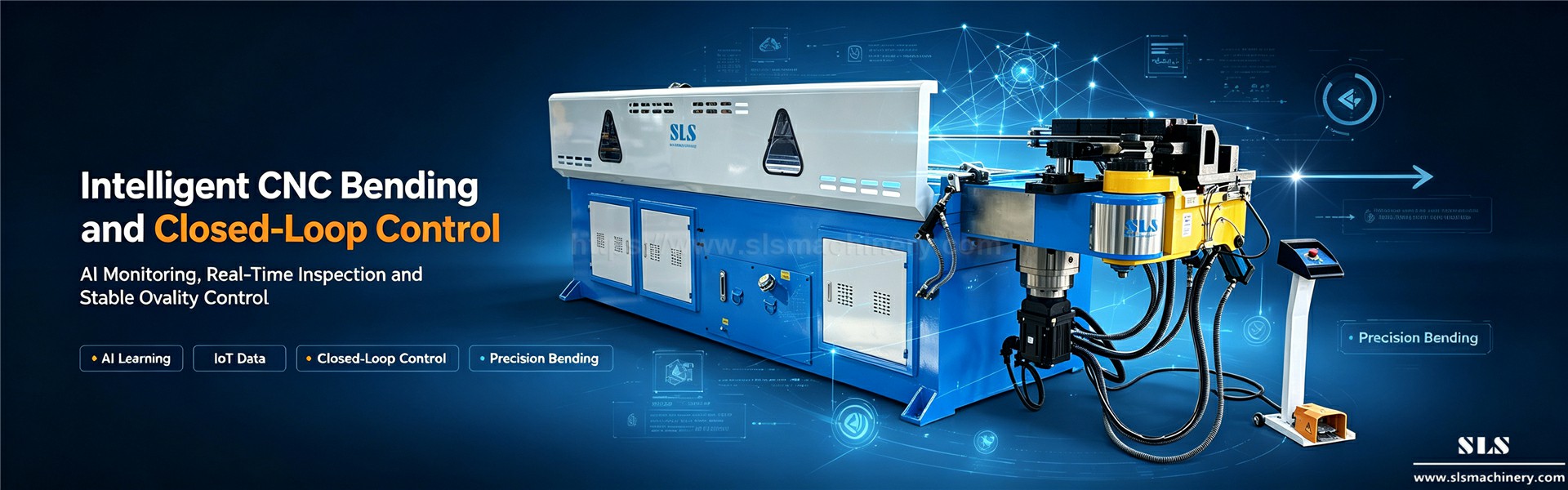

7. Przyszłe trendy technologiczne w zakresie inteligentnej kontroli owalności
Wraz z unowocześnieniem inteligentnej produkcji kontrola owalności gięcia rur rozwija się w kierunku przewidywania AI i automatycznej regulacji w pętli zamkniętej. Nowa generacja inteligentnych maszyn do gięcia rur CNC, reprezentowana przez SLS Machinery, integruje analizę dużych zbiorów danych AI, skanowanie 3D w czasie rzeczywistym i technologię łączenia danych IoT.
System może samodzielnie uczyć się zasad zmiany owalności różnych materiałów i specyfikacji, przewidywać z wyprzedzeniem trendy deformacji i automatycznie optymalizować parametry Realizuje bezobsługowe inteligentne sterowanie poprzez programowania gięcia CNC . sterowanie w pętli zamkniętej w czasie rzeczywistym , całkowicie eliminując zależność od ręcznego doświadczenia i spełniając wyższe wymagania dotyczące precyzji przyszłej produkcji wysokiej klasy, takiej jak gięcie rur w przemyśle lotniczym.
Wniosek
Owalność rur jest nieuniknionym zjawiskiem fizycznym w obróbce maszyn do gięcia rur CNC , ale można ją dokładnie kontrolować w ramach tolerancji przemysłowych poprzez naukowe ustawianie parametrów, dopasowywanie profesjonalnych narzędzi do gięcia rur , standaryzowaną kontrolę jakości i inteligentną regulację systemu. Nadmierna owalność rur jest główną przyczyną wad detali, zużycia sprzętu i zwiększonych kosztów produkcji, co jest kluczowym ogniwem zapewniającym jakość, na którym muszą się skupiać fabryki precyzyjnego gięcia rur .
Jako profesjonalny dostawca sprzętu do precyzyjnego gięcia, SLS Machinery koncentruje się na rozwiązywaniu różnych problemów związanych z precyzyjnym gięciem, takich jak owalność rur i sprężynowanie. Nasza seria inteligentnych giętarek do rur CNC jest wyposażona w profesjonalne systemy narzędzi przeciwdziałających owalności, laserowe urządzenia wykrywające w czasie rzeczywistym oraz funkcje adaptacyjnej regulacji parametrów AI, które mogą stabilnie kontrolować owalność rur w ramach międzynarodowych standardowych tolerancji. Dostarczamy wydajne rozwiązania w zakresie gięcia charakteryzujące się niskim poziomem złomu i wysoką precyzją dla klientów na całym świecie z branży gięcia rur lotniczych , motoryzacyjnych, medycznych i mechanicznych.
FAQ
P: Czym jest owalność rur i jaki ma ona wpływ na wydajność giętarki CNC do rur?
Odp.: Owalność rury to odkształcenie przekroju rury z idealnego koła do owalu. W giętarce CNC do rur to odkształcenie może powodować niedokładne zgięcia, nierówne siły i defekty, takie jak spłaszczenie lub marszczenie, zmniejszając jakość produktu i wydajność maszyny.
P: W jaki sposób giętarka CNC do rur może zminimalizować owalność rur podczas gięcia?
Odp.: Optymalizując parametry, takie jak nacisk zacisku, prędkość gięcia i prędkość posuwu za pomocą programowania gięcia CNC oraz stosując specjalistyczne narzędzia do gięcia rur, takie jak trzpienie i matryce wycierające, giętarka CNC do rur może skutecznie zmniejszyć owalność rury i zachować integralność kształtu rury, szczególnie w przypadku gięcia rur cienkościennych.
P: Dlaczego kontrolowanie owalności rur jest ważne w branżach korzystających z giętarek do rur CNC?
Odp.: Branże takie jak gięcie rur w przemyśle lotniczym i motoryzacyjnym wymagają ścisłej kontroli owalności gięcia rur, aby zapewnić bezpieczeństwo, właściwe dopasowanie i trwałość. Giętarki do rur CNC pomagają spełnić te standardy, zapewniając spójne, pozbawione defektów wyniki precyzyjnego gięcia rur .
P: W jaki sposób monitorowanie owalności w czasie rzeczywistym poprawia działanie giętarki CNC do rur?
Odp.: Systemy sterowania w pętli zamkniętej w czasie rzeczywistym zintegrowane z giętarką CNC do rur natychmiast wykrywają owalność rur , umożliwiając automatyczne dostosowanie parametrów gięcia, redukując defekty, odpady i zużycie maszyny.
P: Jakie są popularne metody pomiaru owalności rur przed użyciem giętarki do rur CNC?
Odp.: Narzędzia takie jak suwmiarki, skanery laserowe i współrzędnościowe maszyny pomiarowe (CMM) dokładnie mierzą owalność rur , zapewniając, że rury spełniają tolerancje przed zgięciem za pomocą giętarki CNC do rur.
