Czy zastanawiałeś się kiedyś, w jaki sposób producenci osiągają idealne zagięcia metalu? Giętarka CNC to przełom w nowoczesnej produkcji.
Ta zaawansowana technologia oferuje niezrównaną precyzję i wydajność w porównaniu z tradycyjnymi metodami.
W tym poście dowiesz się, czym jest giętarka CNC, jej przeznaczeniem i istotną rolą w zastosowaniach związanych z obróbką metali.
Giętarka CNC składa się z kilku kluczowych elementów, które współpracują ze sobą w celu tworzenia precyzyjnych zagięć w metalu. Zrozumienie tych części pomaga nam docenić działanie tej zaawansowanej technologii. Przyjrzyjmy się głównym komponentom i ich funkcjom.
Sterownik CNC pełni rolę „mózgu” giętarki CNC. Interpretuje zaprogramowane instrukcje i przekłada je na ruchy. Dzięki temu maszyna może wykonywać złożone zadania gięcia z dużą dokładnością. Sterownik zarządza całym procesem gięcia, dbając o to, aby każde gięcie spełniało określone parametry.
Układ dociskowy ma kluczowe znaczenie dla przyłożenia siły potrzebnej do zginania materiałów. Istnieją dwa główne typy:
● Układy hydrauliczne: Układy te generują dużą siłę wyjściową, zwykle w zakresie od 1000 do 1750 kN. Idealnie nadają się do gięcia grubych materiałów i zapewniają stałą moc w całym procesie gięcia.
● Systemy elektryczne: oferują krótszy czas reakcji i zużywają mniej energii. Często są preferowane w przypadku cieńszych materiałów i zastosowań wymagających krótkich czasów cykli. Układy elektryczne zwiększają precyzję i zmniejszają koszty operacyjne.
Tylny zderzak to kolejny istotny element. Posiada serwomotory oraz śruby kulowe, które pozwalają na precyzyjne pozycjonowanie materiału przed zagięciem. Dokładne pozycjonowanie jest niezbędne do uzyskania pożądanych kątów i wymiarów. Tylny zderzak zapewnia prawidłowe ustawienie każdego elementu, minimalizując błędy w produkcji.
Zestawy stempli i matryc odgrywają znaczącą rolę w kształtowaniu materiału. Konstrukcja tych form wpływa bezpośrednio na jakość gięcia. Właściwa konstrukcja formy zapewnia konsekwentne uzyskiwanie pożądanych kształtów zgięć. Oto krótkie spojrzenie na ich znaczenie:
Część | Funkcjonować |
Dziurkacz | Przykłada siłę do materiału, aby utworzyć zagięcie. |
Umierać | Podtrzymuje materiał podczas zginania, określając kąt zgięcia. |
Systemy sprzężenia zwrotnego, takie jak wagi optyczne, są niezbędne do utrzymania dokładności. Zapewniają monitorowanie w czasie rzeczywistym położenia i ruchów maszyny. Ten system sterowania w zamkniętej pętli zapewnia natychmiastową korektę wszelkich odchyleń od zaprogramowanych instrukcji, zwiększając ogólną precyzję.
Integrując te komponenty, giętarka CNC osiąga wysoką wydajność i dokładność w obróbce metalu. Każda część przyczynia się do zdolności maszyny do spójnego wytwarzania skomplikowanych kształtów, co czyni ją nieocenionym narzędziem w nowoczesnej produkcji.
Zrozumienie działania giętarki CNC jest niezbędne dla każdego zainteresowanego nowoczesną produkcją. Proces ten obejmuje kilka kluczowych etapów, z których każdy wpływa na zdolność maszyny do wytwarzania precyzyjnych zagięć w metalu. Omówmy zasadę działania i etapy procesu gięcia CNC.
Proces gięcia rozpoczyna się od zaprogramowania maszyny, a kończy wykonaniem gięcia. Każdy krok jest kluczowy dla zapewnienia dokładności i wydajności. Oto bliższe spojrzenie na cały proces:
1. Programowanie maszyny CNC
2. Pozycjonowanie materiału
3. Wykonanie zgięcia
4. Precyzyjna kompensacja i resetowanie
Pierwszy krok polega na zaprogramowaniu maszyny CNC. Operatorzy wprowadzają parametry, takie jak kąty i grubość materiału. Ten etap często obejmuje import plików CAD, pozwalających na automatyczną ekstrakcję danych. Ta funkcja usprawnia proces konfiguracji i zapewnia, że maszyna jest gotowa do dokładnego wykonania pożądanych zagięć.
Po zaprogramowaniu maszyny kolejnym krokiem jest pozycjonowanie materiału. Tylny zderzak odgrywa tutaj kluczową rolę, dokładnie wyrównując materiał przed zgięciem. Precyzyjne pozycjonowanie jest niezbędne; nawet niewielki błąd może prowadzić do znacznych niedokładności w produkcie końcowym. Tylny ogranicznik reguluje się, aby zapewnić prawidłowe ułożenie materiału podczas operacji gięcia.
Teraz czas na wykonanie zagięcia. Układ dociskowy działa w taki sposób, aby wywierać siłę przez stempel i matrycę. Oto jak to działa:
● Szybkie opadanie: Maszyna szybko przesuwa stempel w dół z prędkością 100-180 mm/s.
● Szybkość pracy: Po ustawieniu stempel porusza się z mniejszą prędkością około 10 mm/s, aby ostrożnie wykonać gięcie.
Ta interakcja pomiędzy stemplem i matrycą kształtuje materiał, tworząc pożądany kąt i krzywiznę.
Po wykonaniu gięcia w grę wchodzą precyzyjne systemy kompensacji. Systemy te, podobnie jak oś V, pomagają dostosować się do wszelkich drobnych rozbieżności podczas procesu gięcia. Resetowanie maszyny po każdym gięciu ma kluczowe znaczenie dla powtarzalności produkcji. Dzięki temu każdy wyprodukowany element spełnia te same specyfikacje, co pozwala zachować jakość w każdej partii.
Dzięki tym etapom giętarka CNC przekształca surowce w precyzyjnie wygięte elementy. Każda faza ma na celu zwiększenie wydajności przy jednoczesnym zapewnieniu wysokiej jakości wyników w obróbce metali.
Giętarki CNC zmieniły krajobraz produkcyjny, oferując liczne korzyści zwiększające produktywność i jakość. Te maszyny to nie tylko narzędzia; stanowią znaczący postęp w sposobie kształtowania metalu. Przyjrzyjmy się kluczowym zaletom stosowania giętarek CNC w nowoczesnej produkcji.
Jedną z wyróżniających się cech giętarek CNC jest ich zdolność do zapewnienia wysokiej precyzji i powtarzalności. W przeciwieństwie do gięcia ręcznego, które może być podatne na błędy ludzkie, technologia CNC gwarantuje, że każde gięcie zostanie wykonane zgodnie z dokładnymi specyfikacjami. Ta precyzja jest kluczowa, szczególnie w branżach, w których tolerancje są wąskie. Na przykład maszyny CNC mogą osiągać błędy wsadowe tak niskie, jak ± 0,02 mm, co czyni je idealnymi do produkcji komponentów wymagających dokładnych wymiarów.
Giętarki CNC znacząco zwiększają efektywność procesu produkcyjnego. Automatyzują wiele zadań, które w innym przypadku wymagałyby pracy ręcznej, skracając czas potrzebny na wyprodukowanie każdego elementu. Taka automatyzacja nie tylko przyspiesza produkcję, ale także obniża koszty pracy. W hali produkcyjnej potrzeba mniej operatorów, co pozwala firmom na bardziej efektywną alokację zasobów. Oto krótki przegląd tego, jak maszyny CNC zwiększają wydajność:
Aspekt wydajności | Korzyści |
Szybkość produkcji | Szybsze czasy cykli |
Wymagania pracy | Potrzebna mniejsza liczba operatorów |
Czas konfiguracji | Szybkie programowanie i regulacje |
Kolejną istotną zaletą jest elastyczność, jaką oferują te maszyny. Giętarki CNC mogą z łatwością wytwarzać szeroką gamę skomplikowanych kształtów i kątów. Ta wszechstronność pozwala producentom szybko dostosować się do zmieniających się wymagań projektowych lub wymagań klientów. Niezależnie od tego, czy są to skomplikowane krzywe, czy ostre kąty, giętarki CNC poradzą sobie ze wszystkim, co czyni je nieocenionymi w niestandardowych projektach produkcyjnych.
Bezpieczeństwo jest zawsze priorytetem w środowiskach produkcyjnych. Giętarki CNC są wyposażone w zaawansowane funkcje bezpieczeństwa, które znacznie zmniejszają ryzyko wypadków. W przeciwieństwie do maszyn ręcznych, które mogą narazić operatora na różne zagrożenia, maszyny CNC mają wbudowane zabezpieczenia, takie jak systemy automatycznego wyłączania i obudowy ochronne. Funkcje te pomagają stworzyć bezpieczniejsze środowisko pracy, umożliwiając operatorom skupienie się na swoich zadaniach bez ciągłego martwienia się o zagrożenia dla bezpieczeństwa.
W przypadku produkcji seryjnej kluczowa jest konsekwencja. Giętarki CNC doskonale radzą sobie z utrzymaniem jednorodności wielu elementów. Ta spójność jest niezbędna w branżach, które opierają się na dużych ilościach identycznych części. Precyzja technologii CNC zapewnia, że każdy wyprodukowany element spełnia te same wysokie standardy, minimalizując ryzyko wad i poprawiając ogólną jakość produktu.
Podsumowując, zalety giętarek CNC są oczywiste. Zapewniają wysoką precyzję, zwiększają wydajność, oferują elastyczność przy skomplikowanych projektach, poprawiają bezpieczeństwo i zapewniają spójność produkcji. W rezultacie stały się niezbędnymi narzędziami w nowoczesnej produkcji.
Giętarki CNC są dostępne w różnych typach, każdy zaprojektowany tak, aby spełniać określone potrzeby w produkcji metali. Zrozumienie różnych typów może pomóc producentom w wyborze maszyny odpowiedniej do ich zastosowań. Przyjrzyjmy się głównym kategoriom giętarek CNC w oparciu o ich zastosowanie, poziom automatyzacji i mechanizm napędowy.
Giętarki CNC są dostosowane do różnych zastosowań, co czyni je wszechstronnymi narzędziami w produkcji. Oto dwa podstawowe typy w zależności od ich konkretnych zastosowań:
Maszyny te idealnie nadają się do gięcia blach powszechnie stosowanych przy produkcji obudów urządzeń i elementów architektonicznych. Pozwalają na precyzyjne gięcie blach o różnej grubości, zapewniając, że produkt finalny spełnia wymagane specyfikacje. Ten typ maszyn jest szeroko stosowany w branżach takich jak motoryzacja, HVAC i budownictwo.

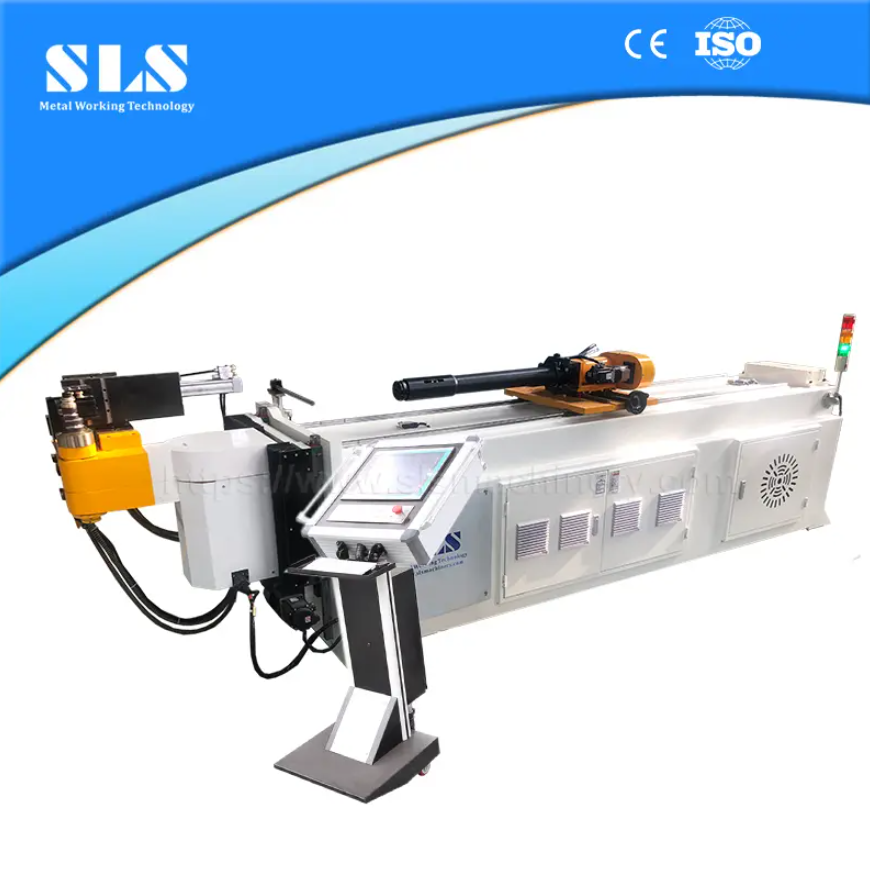

Zaprojektowane do gięcia rur, maszyny te obsługują rury o różnych średnicach, zwykle w zakresie od 8 do 50 mm OD. Giętarki do rur są niezbędne w branżach takich jak instalacja wodno-kanalizacyjna, budownictwo i produkcja, gdzie precyzyjne zagięcia rur mają kluczowe znaczenie dla funkcjonalności i estetyki.
Poziom automatyzacji giętarki CNC może znacząco wpłynąć na jej wydajność i łatwość obsługi. Oto zestawienie typów opartych na automatyzacji:
Poziom automatyzacji | Opis |
Modele podstawowe (oś 4+1) | Maszyny te zapewniają podstawowe możliwości gięcia, odpowiednie do prostych zadań. |
Zaawansowane modele (oś 6+V/8+V) | Oferują większą precyzję i elastyczność, umożliwiając wykonywanie bardziej złożonych zakrętów. |
W pełni zautomatyzowane systemy | Wykorzystaj zrobotyzowany załadunek i rozładunek, maksymalizując produktywność i minimalizując interwencję ręczną. |
Wraz z postępem technologii, w pełni zautomatyzowane systemy stają się coraz bardziej popularne, umożliwiając producentom usprawnienie operacji i obniżenie kosztów pracy.
Mechanizm napędowy giętarki CNC wpływa na jej wydajność i przydatność do różnych materiałów. Oto podstawowe typy:
Maszyny hydrauliczne są znane ze swojej zdolności do obróbki grubych i twardych materiałów. Wykorzystują ciśnienie hydrauliczne do tworzenia zakrętów, dzięki czemu nadają się do ciężkich zastosowań. Branże wymagające solidnych komponentów często polegają na hydraulicznych maszynach do gięcia ze względu na ich wytrzymałość i niezawodność.
Natomiast elektryczne giętarki doskonale radzą sobie z obróbką cienkich blach i precyzyjnych części. Zapewniają wysoką dokładność i są generalnie bardziej wydajne w przypadku lżejszych materiałów. Maszyny elektryczne są preferowane w zastosowaniach, w których najważniejsza jest precyzja, na przykład w przemyśle lotniczym i elektronicznym.
Typ | Aplikacja | Poziom automatyzacji | Mechanizm napędowy |
Gięcie blachy | Obudowy urządzeń | Podstawowy i zaawansowany | Hydrauliczne lub elektryczne |
Gięcie rur | Hydraulika i budownictwo | Od podstawowego do w pełni zautomatyzowanego | Hydrauliczny |
Giętarki CNC to niezbędne narzędzia w nowoczesnej produkcji, a każdy typ oferuje unikalne korzyści dostosowane do konkretnych zastosowań. Niezależnie od tego, czy chodzi o gięcie blachy, czy rur, zrozumienie tych kategorii pomaga producentom zoptymalizować procesy produkcyjne.
Giętarki CNC odgrywają kluczową rolę w różnych gałęziach przemysłu, zapewniając precyzję i wydajność w obróbce metali. Zrozumienie, gdzie te maszyny są powszechnie używane, może podkreślić ich wszechstronność i znaczenie w nowoczesnej produkcji. Przyjrzyjmy się branżom wykorzystującym technologię gięcia CNC i niektórym konkretnym produktom powstałym w wyniku tego procesu.
Giętarki CNC są niezbędne w kilku kluczowych branżach, a każda z nich czerpie korzyści z precyzji i niezawodności, jaką oferują te maszyny. Oto niektóre z najważniejszych sektorów:
● Motoryzacja: W przemyśle motoryzacyjnym giętarki CNC są wykorzystywane do tworzenia komponentów takich jak wsporniki, ramy i układy wydechowe. Części te wymagają dużej precyzji, aby idealnie pasowały do pojazdów.
● Przemysł lotniczy: Sektor lotniczy wymaga lekkich, a jednocześnie wytrzymałych materiałów. Giętarki CNC pomagają w produkcji części takich jak ramy kadłuba i konstrukcje wsporcze, gdzie dokładność ma kluczowe znaczenie dla bezpieczeństwa i wydajności.
● Budownictwo: W budownictwie maszyny te służą do wytwarzania elementów konstrukcyjnych, takich jak belki i kolumny. Możliwość dokładnego gięcia metalu ułatwia tworzenie skomplikowanych projektów odpowiadających potrzebom architektonicznym.
Technologia gięcia CNC umożliwia produkcję różnych produktów w różnych zastosowaniach. Oto kilka przykładów:
Typ produktu | Opis |
Wsporniki | Służy do mocowania i podtrzymywania różnych konstrukcji. |
Ramki | Niezbędne do zapewnienia integralności strukturalnej produktów. |
Obudowy | Chroń wrażliwy sprzęt w warunkach przemysłowych. |
Produkty te demonstrują możliwości giętarek CNC w tworzeniu funkcjonalnych i trwałych przedmiotów.
Giętarki CNC nie ograniczają się do zastosowań przemysłowych; znajdują również zastosowanie w produktach codziennego użytku. Oto kilka przykładów:
● Meble: W branży meblarskiej giętarki CNC pomagają tworzyć stylowe i funkcjonalne elementy, takie jak zakrzywione metalowe ramy krzeseł i stołów. Precyzja tych maszyn pozwala na tworzenie unikalnych projektów, które podnoszą estetykę.
● Ramy rowerowe: Branża rowerowa opiera się na gięciu CNC w celu produkcji lekkich i mocnych ram rowerowych. Ramy te wymagają precyzyjnych wygięć, aby zapewnić trwałość i wygodę rowerzystom.
● Rurociągi samochodowe: W zastosowaniach motoryzacyjnych gięcie CNC jest niezbędne do produkcji systemów rurowych, które idealnie pasują do pojazdów. Rury te muszą być dokładnie wygięte, aby zachować wydajność i wydajność.
Giętarki CNC stanowią integralną część różnych gałęzi przemysłu, umożliwiając produkcję szerokiej gamy produktów. Ich zdolność do zapewniania precyzji i wydajności sprawia, że są one nieocenione w dzisiejszym krajobrazie produkcyjnym.
Utrzymywanie giętarki CNC w doskonałym stanie jest niezbędne dla zapewnienia optymalnej wydajności i trwałości. Regularna konserwacja nie tylko zapobiega awariom, ale także zwiększa wydajność maszyny. Przyjrzyjmy się skutecznym strategiom konserwacji, typowym problemom i wskazówkom dotyczącym rozwiązywania problemów, aby zapewnić płynną pracę giętarki CNC.
Aby skutecznie konserwować giętarkę CNC, ważne jest przestrzeganie zorganizowanej procedury. Oto kilka kluczowych praktyk konserwacji:
● Regularne smarowanie: Regularnie smaruj ruchome części, aby zmniejszyć tarcie i zużycie. Pomaga to w utrzymaniu płynnej pracy i wydłuża żywotność maszyny.
● Kalibracja: Regularnie kalibruj maszynę, aby zapewnić dokładne gięcie. Kontrole kalibracyjne powinny obejmować pomiar kąta zagięcia i, w razie potrzeby, regulację ustawień.
● Aktualizacje oprogramowania: Aktualizuj oprogramowanie urządzenia. Może to poprawić funkcjonalność i naprawić błędy, zapewniając działanie maszyny z maksymalną wydajnością.
Oto krótka tabela referencyjna dotycząca regularnych zadań konserwacyjnych:
Zadanie konserwacji | Częstotliwość | Zamiar |
Smarowanie | Tygodnik | Zmniejsz zużycie |
Kalibrowanie | Miesięczny | Zapewnij dokładność |
Aktualizacje oprogramowania | W razie potrzeby | Popraw wydajność |
Nawet przy prawidłowej konserwacji mogą pojawić się problemy. Aktywne podejście do rozwiązywania problemów może zaoszczędzić czas i skrócić przestoje. Oto kilka typowych problemów i wskazówki, jak je rozwiązać:
● Błędy precyzji: Jeśli zauważysz, że zagięcia nie są dokładne, najpierw sprawdź ustawienia kalibracji. Niewspółosiowość lub nieprawidłowe parametry mogą prowadzić do problemów z precyzją. Dostosuj kalibrację i wykonaj zgięcia testowe, aby sprawdzić dokładność.
● Awarie mechaniczne: Części mechaniczne mogą z czasem ulec zużyciu. Jeśli usłyszysz nietypowe dźwięki lub doświadczysz gwałtownych ruchów, sprawdź komponenty pod kątem uszkodzeń. Niezwłocznie wymień zużyte części, aby uniknąć dalszych komplikacji.
Wdrożenie systemów szybkiej wymiany ma kluczowe znaczenie dla minimalizacji przestojów podczas konserwacji i napraw. Systemy te umożliwiają operatorom szybką wymianę narzędzi lub komponentów, zapewniając wznowienie produkcji bez znaczących opóźnień. Skracając czas poświęcany na zadania konserwacyjne, producenci mogą utrzymać wyższy poziom produktywności.
Wdrożenie tych praktyk konserwacji i wskazówek dotyczących rozwiązywania problemów pomoże w utrzymaniu wydajnej pracy giętarki CNC. Regularna dbałość o te obszary nie tylko zwiększa wydajność, ale także wydłuża żywotność maszyny, czyniąc ją cennym atutem w każdym środowisku produkcyjnym.
Wraz z ciągłym rozwojem technologii, giętarki CNC przodują w zakresie innowacji w produkcji. Pojawiające się trendy kształtują przyszłość tych maszyn, zwiększając ich możliwości i wydajność. Przyjrzyjmy się niektórym z najważniejszych trendów, które zmieniają technologię gięcia CNC.
Krajobraz technologii gięcia CNC szybko się zmienia. Oto kilka kluczowych trendów, które warto obserwować:
● Integracja sztucznej inteligencji i uczenia maszynowego: Sztuczna inteligencja (AI) i uczenie maszynowe stają się integralną częścią giętarek CNC. Technologie te umożliwiają konserwację predykcyjną, umożliwiając maszynom przewidywanie problemów, zanim one wystąpią. Analizując dane z pracy maszyn, sztuczna inteligencja może sugerować optymalne harmonogramy konserwacji, redukując przestoje i koszty napraw.
● Postępy w automatyce i robotyce: Automatyzacja rewolucjonizuje proces produkcyjny. Nowa technologia robotyki poprawia wydajność giętarek CNC poprzez usprawnienie operacji. Zautomatyzowane systemy radzą sobie z załadunkiem, zginaniem i rozładunkiem materiałów, minimalizując interwencję człowieka i zwiększając prędkość produkcji.
Tendencja | Opis |
Integracja sztucznej inteligencji | Konserwacja predykcyjna poprzez analizę danych |
Robotyka Automatyka | Usprawnione operacje dla szybszej produkcji |
Zrównoważony rozwój staje się coraz większym problemem w produkcji. Giętarki CNC są coraz częściej projektowane z myślą o efektywności energetycznej. Producenci skupiają się na ograniczaniu zużycia energii i odpadów. Obejmuje to optymalizację pracy maszyn w celu zmniejszenia zużycia energii i włączenie materiałów przyjaznych dla środowiska w procesach produkcyjnych.
● Konstrukcje energooszczędne: Opracowywane są nowe modele, które zużywają mniej energii przy jednoczesnym zachowaniu wysokiej wydajności. To nie tylko zmniejsza koszty operacyjne, ale także jest zgodne z globalnymi celami zrównoważonego rozwoju.
Technologie kompensacyjne są niezbędne dla zapewnienia precyzji procesów gięcia. Ostatnie postępy prowadzą do powstania bardziej wyrafinowanych systemów, które mogą automatycznie dostosowywać się do różnic materiałowych i czynników środowiskowych. Ulepszenia te pomagają zachować dokładność i zmniejszyć ilość złomów, co ma kluczowe znaczenie dla opłacalności.
Obserwując te trendy, producenci mogą wykorzystać najnowsze technologie w giętarkach CNC, aby zwiększyć produktywność, obniżyć koszty i przyczynić się do bardziej zrównoważonej przyszłości. Integracja sztucznej inteligencji, automatyzacji i zaawansowanych systemów kompensacji wyznacza ekscytującą erę dla branży, obiecując większą wydajność i precyzję w obróbce metali.
Giętarki CNC odgrywają kluczową rolę w nowoczesnej produkcji. Zwiększają precyzję i wydajność w obróbce metali.
Wraz z postępem technologii przyszłość gięcia CNC wygląda obiecująco. Innowacje takie jak sztuczna inteligencja, automatyzacja i zrównoważony rozwój będą napędzać ulepszenia.
Te trendy sprawią, że giętarki CNC będą jeszcze bardziej istotne dla producentów. Wdrożenie tych zmian zapewnia przewagę konkurencyjną w branży.
Odp.: Giętarki CNC mogą zginać różne materiały, w tym stal, aluminium, mosiądz i plastik.
Odp.: Programowanie CNC obejmuje tworzenie kodu, który kieruje ruchami i procesami maszyny w celu dokładnego gięcia.
Odp.: Czasy cykli różnią się w zależności od złożoności, ale zazwyczaj wahają się od kilku sekund do kilku minut na część.
Odp.: Tak, giętarki CNC są wszechstronne i mogą skutecznie obsługiwać zarówno małe, jak i duże serie produkcyjne.
Odp.: Operatorzy powinni nosić sprzęt ochronny, zapewnić właściwą konfigurację maszyny i przestrzegać protokołów bezpieczeństwa, aby zapobiec wypadkom.
