W erze obliczeń opartych na sztucznej inteligencji centra danych o dużej gęstości zwracają się w stronę chłodzenia cieczą jako jedynego praktycznego sposobu radzenia sobie z ciepłem. W sercu każdego układu chłodzenia cieczą CDU (Coolant Distribution Unit) znajduje się kolektor — kluczowy element, który rozdziela i równomiernie rozprowadza chłodziwo do każdego serwera. Jakość jego produkcji bezpośrednio decyduje o niezawodności całego układu chłodzenia. Tradycyjne metody produkcji często charakteryzują się niską wydajnością, niestabilną jakością i czasochłonnym wykończeniem wtórnym. W tym artykule skupiono się na maszynie do obciskania rur – znanej również jako maszyna do dziurkowania i zaginania rur – zbudowanej przez SLS Machinery . Omówimy, jak to działa, dlaczego zmienia zasady gry i jak oferuje producentom kolektorów chłodzenia cieczą praktyczną ścieżkę do wysoce precyzyjnej i skalowalnej produkcji.
1. Kolektor: Niezbędny „Hub wodny” w układzie chłodzenia cieczą CDU
Wprowadzenie: Dlaczego gięcie aluminium wymaga czegoś więcej niż tylko maszyny

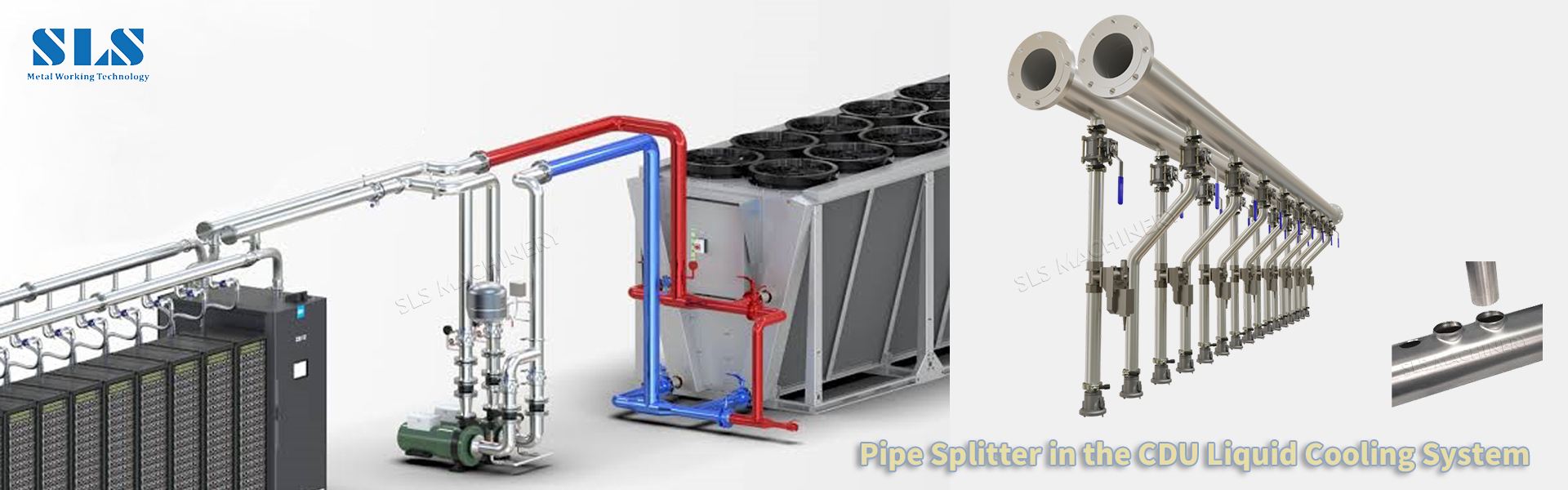

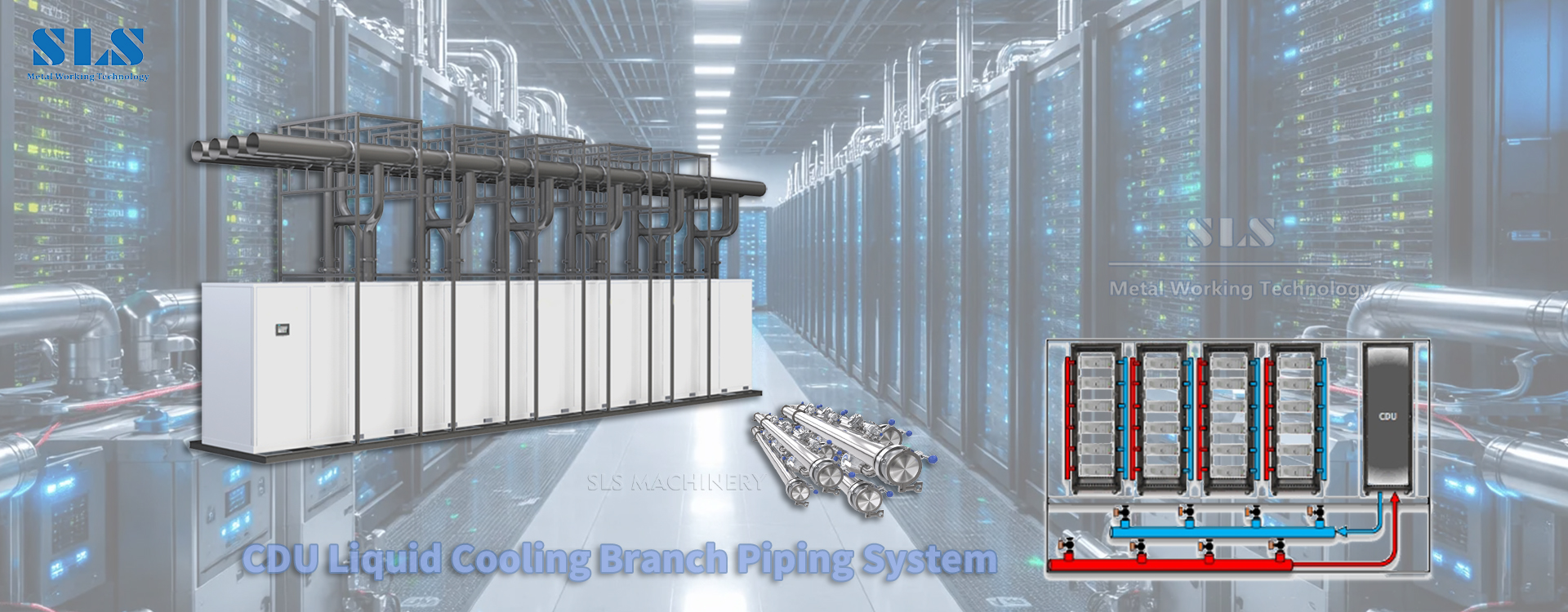

W systemie chłodzenia cieczą CDU kolektor — zwany także głowicą lub dystrybutorem — jest odpowiedzialny za pobieranie chłodziwa z CDU i równomierne rozprowadzanie go do zimnych płyt na każdym serwerze. Zwykle składa się z dwóch równoległych rur głównych: jednej do rozprowadzania chłodziwa i drugiej do gromadzenia ciepłego przepływu powrotnego. Tworząc wiele odgałęzień wzdłuż tych głównych rur, kolektor osiąga rozkład przepływu typu „jedno wejście, wiele wyjść”.
Jakość kolektora ma bezpośredni wpływ na dwa krytyczne wskaźniki wydajności:
Integralność uszczelnienia i odporność na ciśnienie , które zależą od jakości złącza odgałęźnego – od tego, czy otwór jest gładki, wolny od pęknięć i ma jednolitą krawędź kołnierzową.
Równomierność przepływu w gałęziach , która zależy od precyzji rozmieszczenia i rozmieszczenia otworów.
Tak się składa, że te dwa czynniki są dokładnie tym, co wyróżnia maszynę do kołnierzy rurowych. Dla producentów zajmujących się produkcją kolektorów CDU lub ogólną produkcją kolektorów , sprzęt ten szybko staje się niezbędny.
2. Maszyna do kołnierzowania rur: specjalnie zaprojektowane narzędzie do rozgałęziania kolektorów
2.1 Co to jest maszyna do kołnierzowania rur?
Maszyna do kołnierzowania rur ( czasami nazywana maszyną do kołnierzowania rur lub maszyną do dziurkowania rur ) to zautomatyzowany sprzęt do produkcji rur, zaprojektowany specjalnie do tworzenia połączeń odgałęzionych na rurach metalowych. W jednej ciągłej sekwencji wykonuje trzy operacje na rurze bazowej (zwykle jest to miedź, stal nierdzewna lub aluminium):
Wybicie dziury
Zaginanie (tworzenie uniesionej krawędzi wokół otworu)
Przycięcie kołnierza do gładkiego wykończenia
Rezultatem jest gotowy „otwór kołnierzowy”, gotowy do podłączenia rur odgałęzionych. Z tego powodu maszyna ta jest również nazywana maszyną do formowania odgałęzień , rur lub maszyną do formowania złączy rurowych — wszystkie te urządzenia charakteryzują się tymi samymi możliwościami.
2.2 Jak to działa: wytłaczanie a wiercenie
Maszyna do kołnierzowania rur firmy SLS Machinery wykorzystuje system wytłaczania : narzędzie wypycha metal z wnętrza rury na zewnątrz, tworząc kołnierz. Różni się to zasadniczo od tradycyjnej alternatywy – hydraulicznego wiercenia rur lub standardowego wiercenia w kształcie litery T.
Wytłaczanie: Metal płynie plastycznie, zachowując ciągłą strukturę ziaren. Uformowany kołnierz jest gładki, pozbawiony zadziorów i nie posiada mikropęknięć. To prawdziwa technologia wykrawania rur bez wiórów i formowania na zimno w najlepszym wydaniu. Jest gotowy do spawania lub łączenia bez dodatkowego wykończenia.
Wiercenie w kształcie litery T: Jest to proces cięcia. Usuwa materiał, pozostawiając ślady cięcia i naprężenia szczątkowe. Możliwe są mikropęknięcia, które z czasem mogą pogorszyć długotrwałe uszczelnienie i wytrzymałość na ściskanie.
W przypadku systemów chłodzenia cieczą, w których nawet najmniejsze wycieki mogą spowodować katastrofalne szkody, proces rozgałęziania rur wytłaczanych jest zdecydowanie lepszy.
3. Podstawowy asortyment produktów SLS Machinery

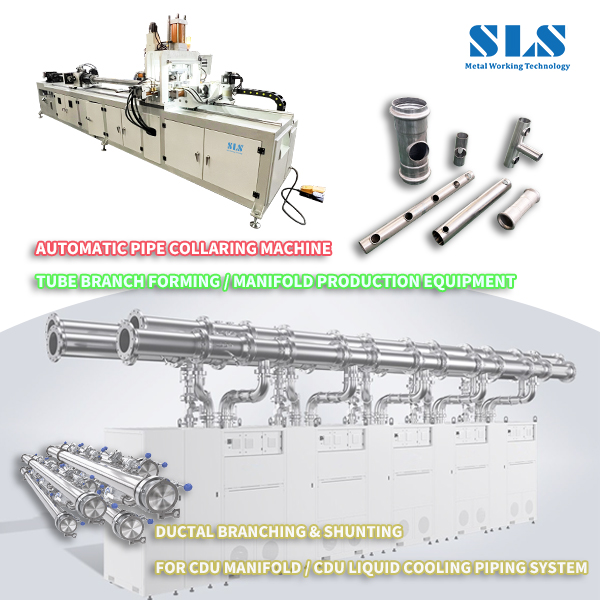

3.1 Automatyczna maszyna do kołnierzowania rur BP-50
BP-50 to klasyczny model firmy SLS Machinery, przeznaczony do rur o mniejszych i średnich średnicach, zwykle stosowanych w układach chłodzenia cieczą.
Wydajność: Obsługuje rury o średnicy do 50 mm i grubościach ścian typowych dla zastosowań związanych z chłodzeniem cieczą.
Układ napędowy: Serwomotory kontrolują posuw i obrót, podczas gdy układ hydrauliczny wykonuje wykrawanie i zaginanie. Dzięki temu jest to wykrawarka CNC do rur o dużej powtarzalności.
Sterowanie: W pełni automatyczne sterowanie PLC z ekranem dotykowym HMI – prawdziwa automatyczna maszyna do wykrawania rur . Operator musi jedynie załadować i rozładować rurę.
Kluczowa zaleta: Możliwość dziurkowania i kołnierzowania otworów w praktycznie dowolnym miejscu wzdłuż rury (zwykle obsługujące dwurzędowe układy otworów). Stempel ma żywotność przekraczającą 100 000 cykli, co czyni go idealnym do ciągłej produkcji na dużą skalę. Działa skutecznie zarówno jako maszyna do kołnierzowania rur ze stali nierdzewnej , jak i maszyna do zaginania rur miedzianych.
3.2 Seria BP-60 i rozwiązania o dużej średnicy
W przypadku większych rozdzielaczy SLS oferuje serię BP-60 i inne rozszerzone modele, które mogą obsługiwać rury o średnicach do 89 mm, 114 mm, a nawet 140 mm lub więcej, o grubości ścianek do 3 mm. Te wytrzymałe maszyny do zaginania rur mogą również rozmieszczać otwory odgałęźne wzdłuż linii prostych lub nieliniowych ścieżek, oferując elastyczność w przypadku złożonych projektów ścieżek przepływu. Często wykorzystuje się je jako wykrawarki do rur kolektorowych lub wykrawarki do rur aluminiowych na większych liniach produkcyjnych. W serii dostępna jest także maszyna do obcinania kołnierzy rurowych , zapewniająca czyste wykończenie każdej gałęzi.
4. Dlaczego warto wybrać maszynę do kołnierzowania rur SLS do produkcji kolektorów CDU?
4.1 Precyzja: podstawa jednorodności przepływu
Precyzja umiejscowienia otworu odgałęźnego i średnica wewnętrzna kołnierza bezpośrednio wpływają na dokładność dystrybucji przepływu. Maszyna SLS wykorzystuje napędzane serwo osie posuwu i obrotu, aby osiągnąć dokładne pozycjonowanie w połączeniu z precyzyjnym oprzyrządowaniem. Dzięki temu każde odgałęzienie jest produkowane z zachowaniem wąskich tolerancji. W najlepszych w swojej klasie maszynach dokładność rozstawu otworów może wynosić ±0,15 mm, a prostopadłość kołnierza – 0,1 mm. To więcej niż wystarczająco, aby spełnić rygorystyczne wymagania dotyczące równomierności przepływu nowoczesnych systemów chłodzenia cieczą. Ten poziom precyzji sprawia, że idealnie nadaje się do zastosowań w wiertarkach do kolektorów hydraulicznych, gdzie dokładność nie podlega negocjacjom.
4.2 Wydajność: od „kroku po kroku” do „produkcji seryjnej”
Tradycyjna produkcja kolektorów często obejmuje szereg oddzielnych operacji — wiercenie, pogłębianie, wyginanie i przycinanie — wykonywanych na wielu maszynach. SLS Maszyna do kołnierzowania rur łączy wykrawanie, zaginanie i przycinanie w jedną maszynę i jedno mocowanie. Czas cyklu na otwór może wynosić nawet 16 sekund. Maszyna może przechowywać ponad 200 gotowych ustawień parametrów produktu, dzięki czemu zmiany są szybkie i proste – idealne rozwiązanie dla producentów systemów chłodzenia cieczą, którzy pracują z wieloma specyfikacjami i mniejszymi rozmiarami partii. To właśnie odróżnia nowoczesną maszynę do dziurkowania rur od starszych, mniej elastycznych urządzeń.
4.3 Jakość: obróbka bez wiórów i brak wtórnego wykończenia
Proces wytłaczania stosowany w SLS maszynie do wykrawania otworów w rurach jest mniej wiórowy — nie powstają w nim metalowe wióry ani wióry. Gotowy kołnierz jest gładki i czysty i nie wymaga gratowania, szlifowania ani innego dodatkowego wykończenia przed przejściem do etapu spawania lub montażu. Ten proces wytłaczania otworów na rury nie tylko oszczędza koszty pracy, ale także eliminuje ryzyko wprowadzenia błędów wymiarowych lub uszkodzenia powierzchni podczas obróbki końcowej.
4.4 Wszechstronność: jedna maszyna do obróbki stali nierdzewnej, miedzi i aluminium
Chłodzenie cieczą CDU Kolektory są zwykle wykonane ze stali nierdzewnej 304 (w celu zapewnienia odporności na korozję) lub stopów miedzi (w celu zapewnienia doskonałej przewodności cieplnej). SLS Maszyna do kołnierzowania rur może obrabiać stal nierdzewną, miedź, aluminium i inne metale przy minimalnej regulacji. Oznacza to, że pojedyncza maszyna może pokryć zdecydowaną większość potrzeb materiałowych producenta systemów chłodzenia cieczą, niezależnie od tego, czy produkuje się kolektor hydrauliczny , czy prostą rurę kolektora.
5. Uwagi końcowe: Przywrócenie produkcji kolektorów do perfekcji „jednego strzału”.
W miarę jak chłodzenie cieczą przestaje być wyborem niszowym i staje się absolutną koniecznością, kolektor — kluczowa arteria łącząca CDU z każdym serwerem — musi być produkowany tak, aby spełniał obsesyjne standardy niezawodności obowiązujące w branży centrów danych. Maszyna do kołnierzowania rur firmy SLS Machinery oferuje fascynującą drogę naprzód dzięki trzem podstawowym atutom:
Formowanie metodą wytłaczania zapewnia doskonałą integralność materiału
Precyzyjne sterowanie serwomechanizmem zapewniające stałą dokładność
Zintegrowane wykrawanie, wyginanie i przycinanie w celu zwiększenia wydajności
Wybór maszyny SLS to nie tylko zakup sprzętu; chodzi o przyjęcie sprawdzonego, specjalistycznego systemu produkcyjnego zaprojektowanego specjalnie dla łączników rur odgałęzionych. W szybko zmieniającym się świecie chłodzenia cieczą producenci, którzy zastosują bardziej precyzyjne narzędzia do budowy bardziej niezawodnych kolektorów, będą tymi, którzy określą standardy dla następnej generacji chłodzenia centrów danych.
Ten artykuł opiera się na informacjach o produkcie dostarczonych przez SLS Machinery i praktycznych wymaganiach produkcyjnych dotyczących kolektorów chłodzących cieczą. Ma służyć jako odniesienie dla profesjonalistów zajmujących się produkcją rurociągów do chłodzenia cieczą. W celu uzyskania szczegółowych specyfikacji i opcji dostosowywania, w tym konkretnych modeli, takich jak BP-50 lub BP-60, dostosowanych do potrzeb różnych urządzeń produkcyjnych , prosimy o bezpośredni kontakt z SLS Machinery .
