Każda tuba wychodząca z wycinarki laserowej , na zimno lub odciętych liści o ostrych krawędziach, drobnych zadziorach i nieidealnie kwadratowym końcu. Niezależnie od tego, czy go zginasz, spawasz, rozszerzasz, czy wciskasz w złączkę, to surowe cięcie albo zniszczy część, albo spowolni linię. Fazowanie rur i gratowanie rur to dwie operacje, które oczyszczają końcówkę — ale to nie jest to samo zadanie, a pomieszanie ich powoduje wady spoin, nieszczelności uszczelek i poprawki. SLS Machinery buduje maszyny do planowania i fazowania rur zarówno dla linii produkcyjnych z pojedynczą, jak i podwójną głowicą; ten przewodnik wyjaśnia dokładnie, kiedy potrzebujesz każdego z nich.

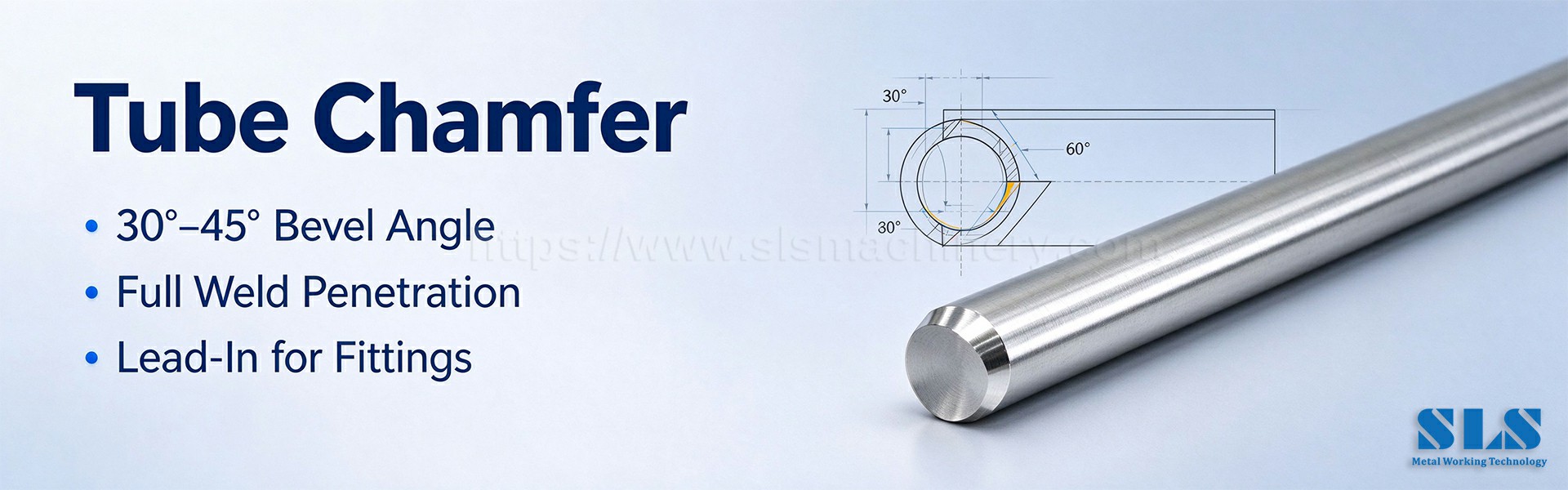

Fazowanie rury powoduje utworzenie kontrolowanego skosu na końcu rury, zamiast pozostawiania ostrego narożnika 90°. Maszyna do fazowania napędza stożkową lub kątową płytkę węglikową wokół końca, usuwając materiał w celu utworzenia gładkiego skosu 30°–45° na średnicy zewnętrznej (OD) , średnicy wewnętrznej (ID) lub obu w jednym przejściu.
Dlaczego fazowanie? Skos wykonuje trzy zadania jednocześnie. Po pierwsze, tworzy rowek w kształcie litery V zapewniający pełną penetrację spoiny – bez niej spoina jedynie wgryza się w powierzchnię i pęka pod wpływem naprężeń. Po drugie, pełni rolę wprowadzenia, dzięki czemu rura wsuwa się w złączki, zaciski i złącza hydrauliczne bez nacinania uszczelek. Po trzecie, usuwa ostrą krawędź, która przecina dłonie operatora. Typowe kąty ukosu to 30° dla rur hydraulicznych ISO/JIS, 37,5° dla połączeń kielichowych SAE i 45° dla ogólnego przygotowania do spawania.

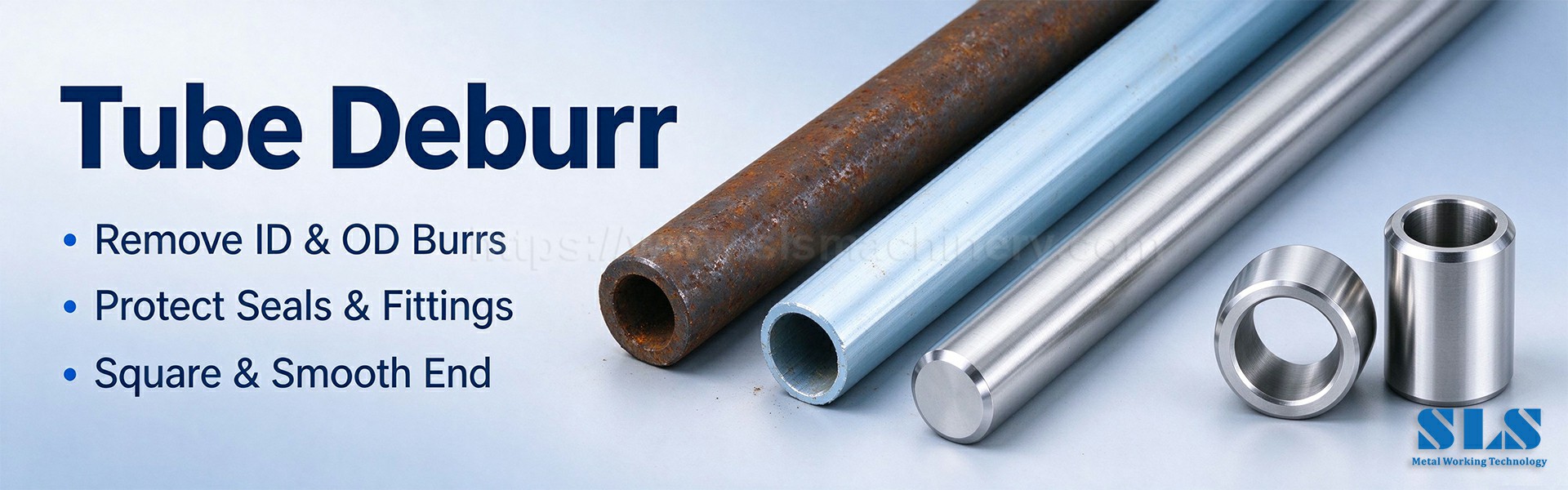

Gratowanie rur usuwa małe rozdarte fragmenty — zwane zadziorami — które po cięciu pozostawiają na średnicy wewnętrznej, zewnętrznej i powierzchni cięcia. Te mikrozadziory wyglądają nieszkodliwie, ale powodują zarysowania O-ringów, zarysowania współpracujących części, zaczepienia o trzpienie podczas zginania i powodują skaleczenia podczas manipulacji.
W przeciwieństwie do fazowania, gratowanie nie zmienia geometrii rury. Wyrównuje koniec, szczotkuje krawędzie i pozostawia płaską, czystą twarz. Zadziory wewnętrzne są najbardziej niebezpieczne w rurach hydraulicznych i pneumatycznych, ponieważ pękają i zanieczyszczają obwód płynu; Zadziory OD powodują problemy z dopasowaniem; Najtrudniej jest dotrzeć W praktyce nowoczesna do zadziorów z otworami poprzecznymi w pobliżu otworów wierconych. maszyna do gratowania rur czyści ID i OD w jednym cyklu trwającym 3–15 sekund.

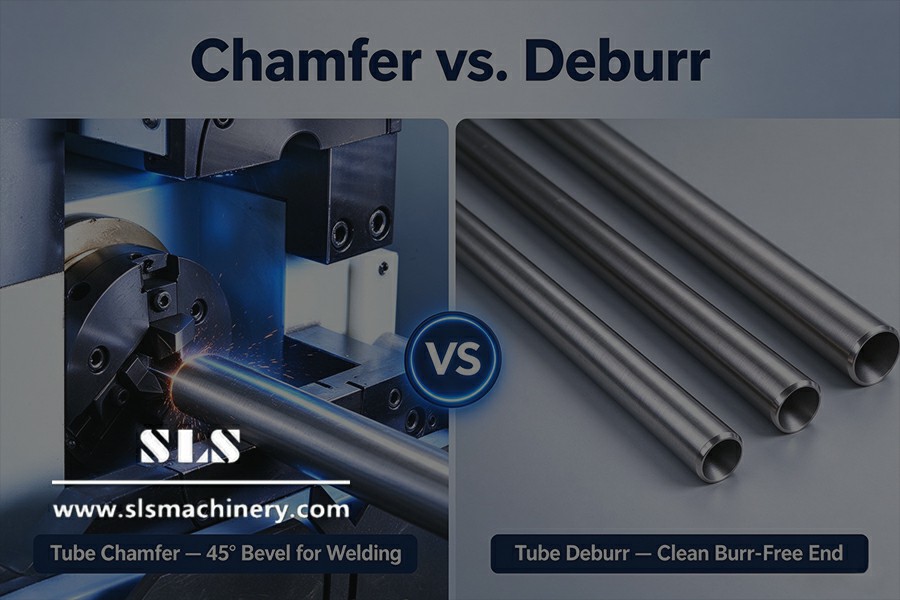

Aspekt | Fazowanie rurki | Gratowanie rur | Bramka |
Zmiana geometrii | Tnie pod kątem 30°–45° | Liście kończą się płasko | Kształt kontra czystość |
Usuwanie materiału | 0,5×głębokość ściany, kontrolowana | Lekki, tylko brzegowy | Zachowaj ścianę |
Typowy cel | Przygotowanie do spawania, wprowadzenie, wytrzymałość połączenia | Bezpieczeństwo, ochrona uszczelnień, montaż | Dalsze zastosowanie |
Kiedy jest to wymagane | Przed spawaniem, kielichowaniem, zaciskaniem | Zaraz po cięciu | Zawsze po cięciu |
Maszyna | Maszyna do fazowania z pojedynczą / podwójną głowicą | Automatyczna stacja gratująca | Często łączone |
Większość linii produkcyjnych tak naprawdę potrzebuje obu: gratowanie ma na celu oczyszczenie cięcia, a następnie fazowanie dodaje skos. Połączona maszyna do fazowania i gratowania wykonuje obie czynności w jednym cyklu.
Pilniki ręczne, szlifierki kątowe i obrotowe narzędzia do gratowania sprawdzają się w przypadku prototypów, ale przy dużej objętości tracą z czterech powodów: nierówna głębokość i kąt fazowania, 30–60 sekund na koniec, zmęczenie operatora i ryzyko obrażeń spowodowanych latającymi zadziorami. Specjalna maszyna do planowania i fazowania rur zaciska część i podaje precyzyjną głowicę, utrzymując powtarzalność ± 0,02 mm dla tysięcy części.
Podwójna operacja ID i OD to największy skok produktywności: zamiast dwóch przejść głowica fazuje obie krawędzie w jednym cyklu trwającym 3–5 sekund, co ma znaczenie w przypadku rur cienkościennych, gdzie zadziory tworzą się automatycznie po obu stronach.

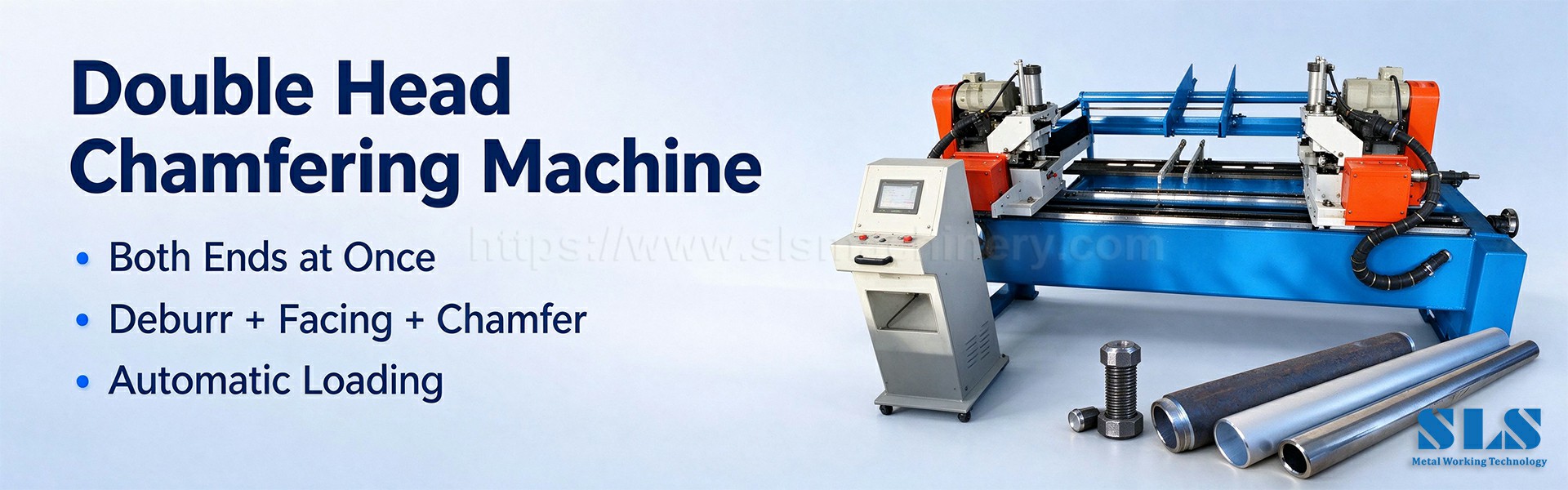

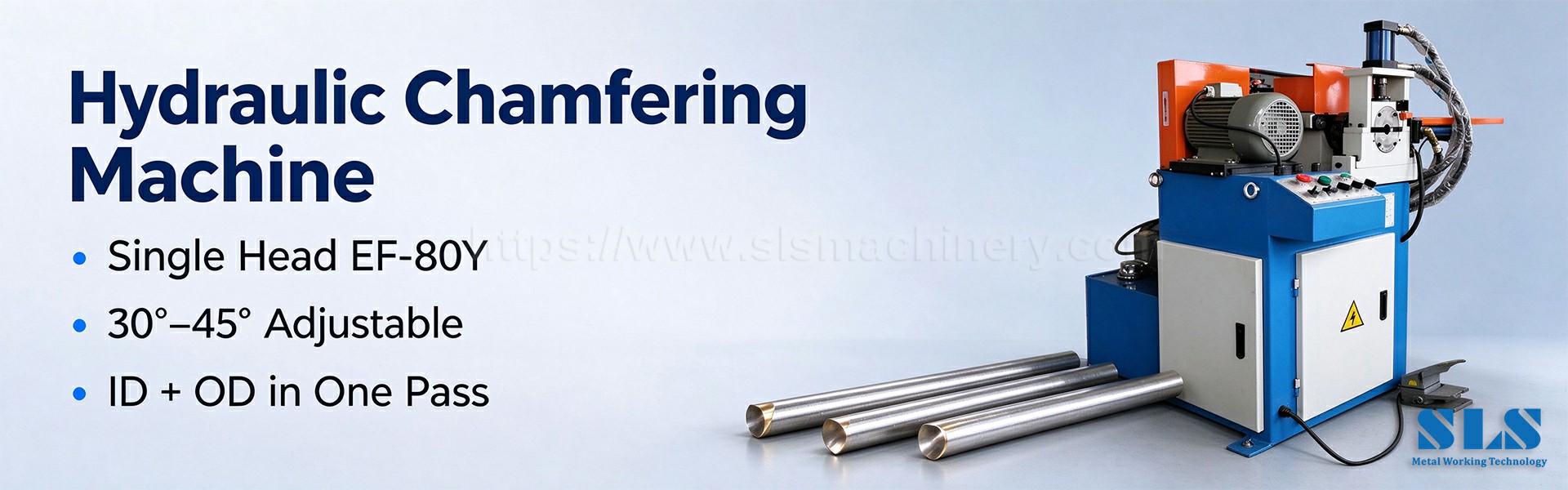

Maszyny do fazowania z pojedynczą głowicą przetwarzają jeden koniec na cykl — idealne rozwiązanie w przypadku krótkich serii, prototypów i mieszanych średnic. Maszyny do fazowania z podwójną głowicą frezują oba końce w tym samym cyklu, z grubsza podwajając wydajność w przypadku wielkoseryjnej produkcji rur, osi, rolek i przewodów hydraulicznych. Inline i zautomatyzowane systemy fazowania przykręcane bezpośrednio do linii odcięcia, z automatycznym załadunkiem, zaciskaniem i rozładunkiem — standard w fabrykach motoryzacyjnych, HVAC i meblarskich.
Dopasuj maszynę do (1) średnicy rury i grubości ścianki — cienkościenne wymagają posuwu sterowanego serwomechanizmem, aby uniknąć zapadnięcia się, grube ścianki wymagają sztywnej głowicy i większego momentu obrotowego; (2) materiał — stal nierdzewna i pręt hartowany wymagają płytek węglikowych i wolniejszych posuwów, aluminium wymaga geometrii usuwającej wióry; (3) wolumen — niski wolumen uzasadnia półautomatyczną jednostkę jednogłowicową, wysoki wolumen zwraca się w ciągu kilku miesięcy w przypadku linii dwugłowicowej lub liniowej; (4) przyszłe części — wybierz oprzyrządowanie modułowe, aby ta sama maszyna poradziła sobie z rozszerzeniami, koralikami i skosami.
P: Jaka jest różnica między fazowaniem a gratowaniem?
Odp.: Fazowanie powoduje utworzenie kontrolowanego skosu na końcu rury pod kątem 30°–45° na potrzeby spawania, kielichowania lub montażu. Gratowanie usuwa ostre, rozdarte krawędzie powstałe w wyniku cięcia, bez zmiany kształtu rury. Większość linii produkcyjnych potrzebuje obu.
P: Czy jedna maszyna może wykonywać obie czynności?
O: Tak. Nowoczesne maszyny do fazowania rur z podwójną głowicą wykonują fazowanie ID, fazowanie OD, czoło i lekkie gratowanie w jednym cyklu.
P: Jakiego kąta ukosu powinienem użyć do spawania?
Odp.: 30°–37,5° to standard dla rur konstrukcyjnych i hydraulicznych; Kąt 45° jest powszechny w przypadku rur o małej średnicy. Dopasuj kąt do swojej procedury spawania (WPS).
P: Jak szybki jest cykl automatycznego fazowania?
Odp.: Typowe cykle trwają 3–15 sekund na koniec. Maszyny dwugłowicowe wykańczają oba końce w tym samym oknie, około 50–100% szybciej niż w przypadku pracy z pojedynczą głowicą.
P: Z jakimi materiałami może sobie poradzić maszyna do fazowania?
Odp.: Stal węglowa, stal nierdzewna, aluminium, miedź, mosiądz i tytan – pod warunkiem, że gatunek płytki i prędkość posuwu są dopasowane do stopu.
P: Dlaczego końcówki rur hydraulicznych nadal przeciekają po fazowaniu?
Odp.: Zwykle dlatego, że zadziory wewnętrzne nie zostały całkowicie usunięte lub głębokość fazowania przekraczała połowę grubości ścianki, co osłabiało gniazdo uszczelki. Użyj głowicy ID+OD o podwójnym działaniu i ustaw ogranicznik głębokości.
P: Głowica pojedyncza czy podwójna?
Odp.: Pojedyncza głowica do małych partii i różnych średnic. Podwójna głowica zapewniająca stałą, długoterminową produkcję, w której oba końce wymagają tego samego wykończenia.
P: Jak konserwować narzędzia do fazowania?
Odp.: Płytki są indeksowane lub wymieniane, gdy powierzchnia wykazuje zużycie; utrzymuj zacisk w czystości, smaruj prowadnice i sprawdzaj prostopadłość za pomocą rurki referencyjnej przy każdej zmianie.
Fazowanie i gratowanie rozwiązuje dwa różne problemy: fazowanie kształtuje końcówkę do spawania i montażu, gratowanie czyści ją ze względów bezpieczeństwa i uszczelnia. Prawidłowe wykonanie obu zadań w jednej maszynie to różnica pomiędzy płynną linią produkcyjną a stołem naprawczym. SLS Machinery projektuje i buduje jednogłowicowe i dwugłowicowe maszyny do fazowania rur , automatyczne stacje gratowania i inline linie do wykańczania końcówek, z niestandardowym oprzyrządowaniem do rur ze stali nierdzewnej, węglowej, aluminiowej i miedzianej. Skontaktuj się z nami, przedstawiając rozmiary rur, materiały i rysunki dotyczące przygotowania końcowego — zalecimy odpowiednią głowicę, kąt i czas cyklu.
