Cięcie rur ze stali nierdzewnej bez zadziorów jest trudniejsze, niż się wydaje. Chropowata krawędź pozostawiona przez cięcie może zepsuć gotową część, spowolnić produkcję i wydłużyć czas pracy dodatkowej. W warsztatach wyposażonych w maszyny do cięcia rur CNC jakość każdego cięcia ma znaczenie od samego początku. Spośród wszystkich dostępnych metod, maszyna do cięcia na zimno wyróżnia się jako najbardziej praktyczny wybór do czystego, kwadratowego i pozbawionego zadziorów cięcia rur . W tym przewodniku wyjaśniono, jak działa cięcie piłą na zimno , dlaczego przewyższa laser i plazmę pod względem jakości krawędzi, tolerancji i kosztów eksploatacji oraz w jaki sposób automatyczna maszyna do cięcia rur CNC zbudowana na bazie piły na zimno zapewnia spójność produkcji. SLS Machinery , wiodący producent automatycznych maszyn do cięcia rur , buduje systemy pił CNC na zimno , które zapewniają cięcie rur bez zadziorów w zastosowaniach sanitarnych, konstrukcyjnych i ogólnych.
Maszyna do cięcia piłą na zimno wykorzystuje okrągłą brzeszczot , który obraca się z małą prędkością, podczas gdy chłodziwo zalewa strefę cięcia. Brzeszczot jest wykonany z zębów brzeszczotu z węglików spiekanych , które dokładnie przecinają metal, zamiast go rozdzierać. Ponieważ ostrze pozostaje chłodne, materiał nie mięknie, nie odbarwia się ani nie zniekształca. Ta prosta zasada odróżnia cięcie piłą na zimno od metod wykorzystujących ciepło: cięcie jest mechaniczne, precyzyjne i pozostawia nienaruszoną metalową strukturę.

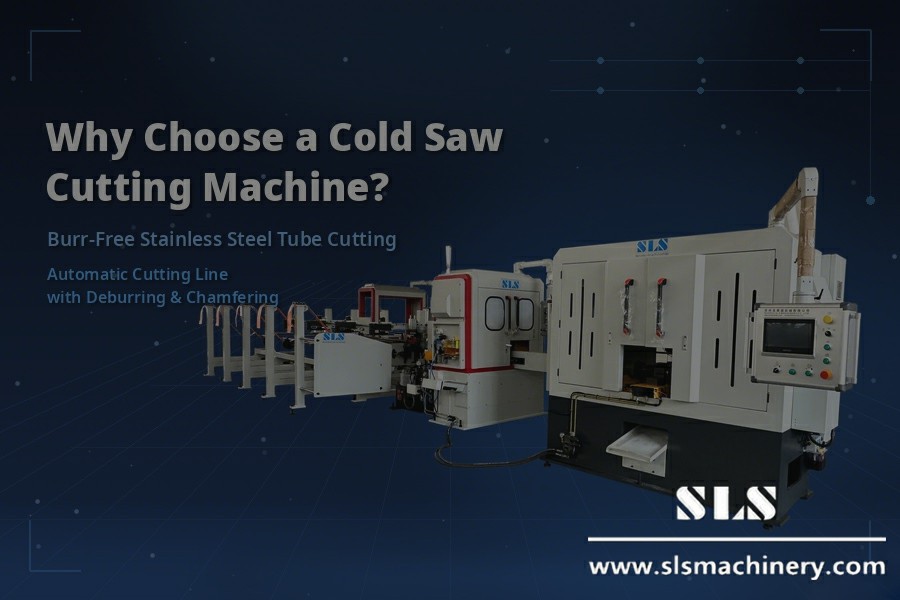

Najważniejszym powodem wyboru maszyny do cięcia piłą na zimno jest jakość krawędzi. Działanie ścinające zębów z węglika wytwarza kwadratowe, czyste krawędzie z bardzo małą ilością zadziorów podczas cięcia rur . Większość części piłowanych na zimno można przejść bezpośrednio do następnego procesu bez gratowania rur . Cięcie laserowe nie pozostawia prawie żadnych zadziorów, ale może pozostawić żużel na spodniej stronie, a cięcie plazmowe pozostawia widoczne zadziory, które zawsze wymagają zeszlifowania. W przypadku cięcia rur ze stali nierdzewnej , krawędź piły na zimno jest po prostu najlepiej przygotowana do dalszej obróbki.
Ciepło jest wrogiem stali nierdzewnej. Cięcie piłą na zimno prawie nie generuje strefy wpływu ciepła (HAZ) , dzięki czemu odporność na korozję i właściwości mechaniczne rur ze stali nierdzewnej pozostają nienaruszone. Nie ma odbarwień, zmian mikrostrukturalnych ani wypaczeń na krawędzi cięcia. Laser tworzy małą strefę HAZ, a plazma tworzy dużą, która może zmiękczyć lub utwardzić krawędź i zmniejszyć odporność na korozję. Gdy liczy się integralność materiału, bezpieczniejszym wyborem jest piła na zimno.
Tolerancja cięcia decyduje o tym, jak dobrze części pasują do siebie w dalszej części procesu. Piła na zimno CNC utrzymuje długość i prostopadłość w zakresie około ± 0,1 mm, co jest wystarczająco ciasne, aby zapewnić dokładne dopasowanie i spawanie. Laser jest cieńszy przy ± 0,05 mm, ale dodatkowa precyzja kosztuje znacznie więcej w przeliczeniu na maszynę. Plazma jest szersza, zwykle ± 0,2 mm lub więcej, co może obniżyć dokładność precyzyjnych części. Na maszynie do cięcia rur CNC piła na zimno łączy w sobie dokładność mechaniczną z posuwem napędzanym serwomechanizmem i automatycznym mocowaniem, dzięki czemu każda część jest wycinana w tej samej pozycji zatrzymania, część po części.
Koszty eksploatacji mają znaczenie w codziennej produkcji. Maszyna do cięcia piłą na zimno charakteryzuje się umiarkowanym zużyciem energii, długą żywotnością brzeszczotów z węglikami spiekanymi i niskimi wymaganiami konserwacyjnymi. Konserwacja nie wymaga kosztownego źródła lasera ani palnika plazmowego o dużej mocy. Ponieważ cięcie jest czyste, prace związane z gratowaniem po cięciu są niewielkie. W przypadku średnich i dużych ilości koszt jednostkowego cięcia maszyny do cięcia rur opartej na technologii piły na zimno jest trudny do pobicia.

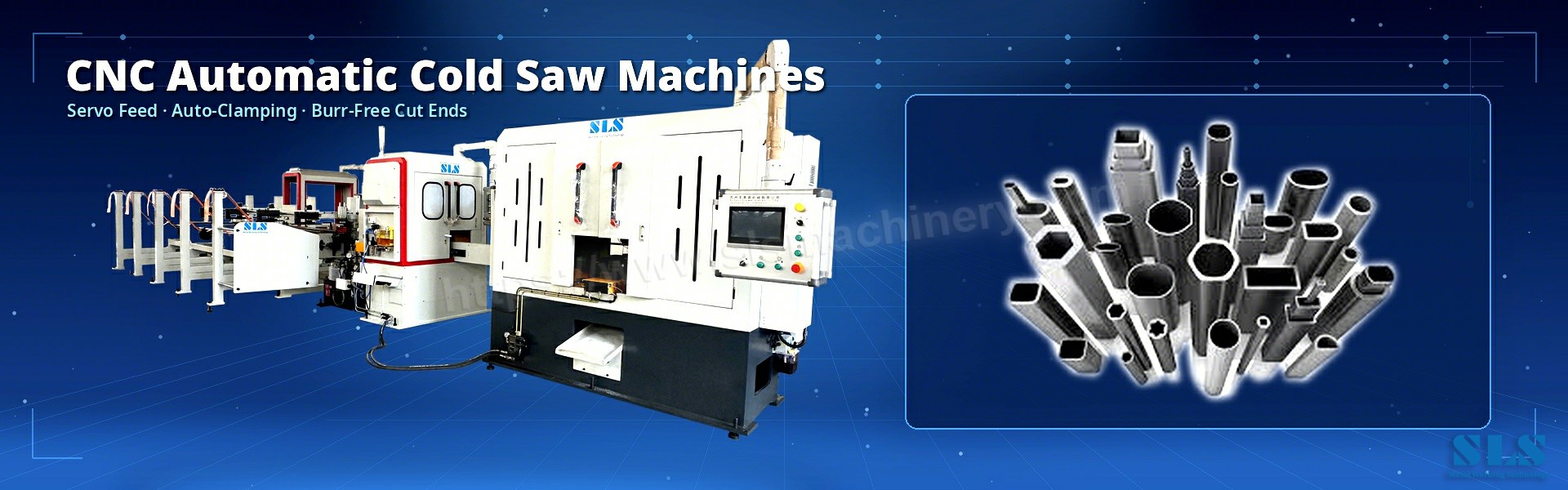

Na nowoczesnej maszynie do cięcia rur CNC piła na zimno staje się częścią kompletnej celi tnącej. Automatyczna maszyna do cięcia rur zapewnia podawanie napędzane serwomechanizmem, automatyczne zaciskanie i kontrolę długości, dzięki czemu każda rura jest podawana, przytrzymywana i cięta do tej samej pozycji zatrzymania. Operatorzy przechowują programy dla różnych średnic i grubości ścianek, ustawiają prędkość cięcia dla gatunku materiału i uruchamiają partie przy minimalnym nadzorze. W pełni automatyczne maszyny do cięcia rur mogą integrować stacje gratowania, sortowania i pomiaru długości w celu zapewnienia ciągłej pracy.
Typowe zastosowania automatycznych maszyn do cięcia na zimno CNC obejmują samochodowe przewody wydechowe, meble i ramy fitness, przewody hydrauliczne i konstrukcyjne zespoły rurowe – wszędzie tam, gdzie przygotowanie do cięcia rur wymaga czystej, kwadratowej krawędzi przed dalszą obróbką.
W tym przewodniku głównym tematem jest piła na zimno, ale warto wiedzieć, jakie są alternatywy. Oto krótki przegląd pozostałych opcji.
Laserowe cięcie rur jest bardzo precyzyjne i pozostawia gładkie krawędzie z niewielką ilością zadziorów, a także umożliwia cięcie skomplikowanych profili w jednym przejściu. Kompromisami są wysokie koszty sprzętu i konserwacji oraz mała strefa HAZ. Pasuje do rur cienkościennych, zwykle do około 1 cala, i części o skomplikowanych kształtach.
Cięcie rur plazmowych jest szybkie i ekonomiczne w przypadku grubych rur, zwykle do około 2 cali, co jest przydatne w przypadku prac konstrukcyjnych. Tworzy większą strefę HAZ i bardziej szorstkie krawędzie z widocznymi zadziorami po cięciu rur , więc przed spawaniem lub dalszą obróbką zwykle konieczne jest szlifowanie lub gratowanie rur .
Piły taśmowe i piły ścierne mogą ciąć rury ze stali nierdzewnej, ale zwykle pozostawiają bardziej szorstkie krawędzie i więcej zadziorów, a piły ścierne generują ciepło i przebarwienia. Obrotowe obcinaki do rur nadają się do rur cienkościennych, ale mogą zdeformować końce. Opcje te nadają się do cięcia zgrubnego, ale żadna nie dorównuje jakością krawędzi piły do cięcia na zimno.
Poniższa tabela podsumowuje kluczowe różnice. Wyprzedzenia piły na zimno pod względem poziomu zadziorów, doprowadzonego ciepła, gotowości do dalszej obróbki i kosztu cięcia — czynniki, które mają największe znaczenie w przypadku cięcia rur ze stali nierdzewnej.
Przedmiot | Zimna piła | Laser | Osocze |
Poziom zadziorów | Bardzo niski | Niski (lekki żużel) | Wysoka, wymaga szlifowania |
Strefa wpływu ciepła | Prawie żaden | Mały | Duży |
Tolerancja | ±0,1 mm | ±0,05 mm | ±0,2 mm lub więcej |
Grubość ścianki | Mały i średni | Do ~1 cala | Do ~2 cali |
Koszt za cięcie | Niski do umiarkowanego | Wysoki | Umiarkowane + wykończenie |
Gotowość dolna | Gotowe po cięciu | Prawie gotowe | Wymaga gratowania |

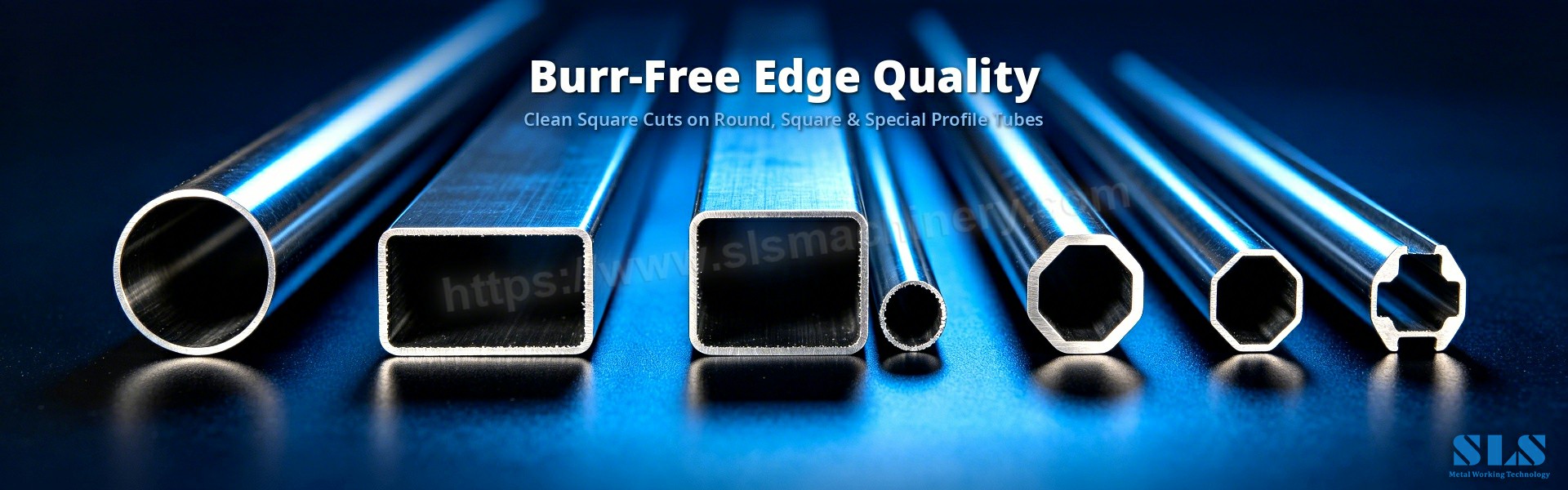

Zadziory tworzą nierówne punkty nacisku w dalszych operacjach, co może prowadzić do pęknięć, pęknięć lub złego dopasowania. Kolidują również z kontaktem narzędzi i pozostawiają ślady na gotowej części. Prawie pozbawiona zadziorów krawędź maszyny do cięcia na zimno zapewnia równomierność każdego cięcia i solidną strukturę.
Ciepło powstające podczas cięcia może zmiękczyć lub stwardnieć stal nierdzewną w pobliżu krawędzi i spowodować zniekształcenia w późniejszej obróbce. Cięcie piłą na zimno utrzymuje niską temperaturę i zachowuje kształt i właściwości rury, dzięki czemu jakość cięcia pozostaje niezmienna, a odporność na korozję zostaje zachowana. Jest to kluczowy powód, dla którego warsztaty przygotowujące do cięcia rur preferują krawędzie piłowane na zimno.
Krawędzie piłowane na zimno zwykle wymagają niewielkiego gratowania rur lub nie wymagają go wcale , co pozwala zaoszczędzić czas przed dalszą obróbką. W przypadku większości prac nie trzeba szlifować żużla, nie ma przebarwień do czyszczenia ani fazowania. Mniejsze przygotowanie oznacza krótszy czas realizacji, niższe koszty pracy i mniejsze ryzyko usunięcia uszkodzeń.
Oferta maszyn do pił na zimno obejmuje zarówno urządzenia ręczne do prac warsztatowych, jak i w pełni automatyczne maszyny do cięcia rur CNC dla linii produkcyjnych. Maszyny ręczne nadają się do okazjonalnych cięć. Półautomatyczne maszyny dodają zasilane mocowanie i posuw do lekkiej produkcji. W pełni automatyczne maszyny do cięcia rur z serwoposuwem, automatycznym zaciskaniem i kontrolą długości zapewniają spójność wymaganą na liniach produkcyjnych. jest Piła na zimno CNC najlepszym rozwiązaniem, gdy liczy się powtarzalność i programowalność.
· Maksymalna i minimalna średnica rury, jaką może utrzymać maszyna
· Możliwość grubości ścianki rury ze stali nierdzewnej
· Dokładność długości i prostopadłość cięcia
· Rozmiar ostrza i zakres prędkości wrzeciona
· Wydajność układu chłodzenia i obsługa wiórów
· Stopień automatyzacji: ręczny, półautomatyczny lub pełny CNC
Brzeszczot jest sercem maszyny do cięcia piłą na zimno. . Brzeszczot z węglikami spiekanymi tnie stal nierdzewną czysto i pozostaje ostry dłużej niż brzeszczoty ze stali HSS. Dopasuj geometrię zęba i podziałkę do grubości ścianki rury: cieńsze ścianki wymagają drobniejszych zębów, grube ścianki wymagają grubszych zębów. Utrzymuj ostrze ostre i prawidłowo napięte oraz regularnie je kontroluj, aby zapewnić cięcie rur bez zadziorów.
· Używanie tępej lub uszkodzonej brzeszczotu do piły na zimno – powoduje to zadziory i gromadzenie się ciepła.
· Cięcie ze złą prędkością lub pomijanie chłodziwa – przegrzanie powoduje odbarwienia i osłabienie krawędzi.
· Ignorowanie zaciskania – luźna rura porusza się podczas cięcia i powoduje nierówne krawędzie.
· Dobór niewłaściwej podziałki zębów do grubości ścianki.
· Pomijanie regularnej konserwacji maszyny – zużyte prowadnice i układ hydrauliczny pogarszają jakość cięcia.
Do cięcia rur ze stali nierdzewnej bez zadziorów najbardziej praktycznym wyborem jest maszyna do cięcia piłą na zimno : czyste kwadratowe krawędzie, prawie brak strefy wpływu ciepła, wąska tolerancja i niski koszt cięcia. Laser i plazma mają swoje miejsce, jednak gdy kolejnym krokiem jest spawanie lub montaż, krawędzie piłowane na zimno są po prostu jak najbardziej gotowe. SLS Machinery projektuje i buduje maszyny CNC do cięcia rur oraz automatyczne maszyny do cięcia rur z zaawansowaną technologią pił CNC na zimno do produkcji sanitarnej, konstrukcyjnej i ogólnej. Nasz sprzęt pomaga producentom ciąć szybciej, czyściej wykańczać i ograniczać ilość odpadów — porozmawiaj z SLS Machinery , aby znaleźć odpowiednią automatyczną maszynę do cięcia rur dla Twojej linii.
Pytanie 1. Dlaczego maszyna do cięcia piłą na zimno jest najlepsza do rur ze stali nierdzewnej?
Odp.: Maszyna do cięcia piłą na zimno tnie brzeszczotami z węglików spiekanych o niskiej prędkości i chłodziwem, tworząc kwadratowe, pozbawione zadziorów krawędzie tnące rur, prawie pozbawione strefy wpływu ciepła, co jest idealne do cięcia rur ze stali nierdzewnej.
Pytanie 2. Czy cięcie piłą na zimno pozostawia zadziory?
O: Bardzo niewielu. Cięcie piłą na zimno zapewnia czyste krawędzie przy minimalnych zadziorach podczas cięcia rur , dzięki czemu większość części jest gotowa do dalszej obróbki bez gratowania rur.
Pytanie 3. Jak wypada piła CNC na zimno w porównaniu z cięciem laserowym?
Odp.: Laser ma lepszą tolerancję, ale jego zakup i konserwacja są znacznie droższe. Piła na zimno CNC utrzymuje około ±0,1 mm, co jest wystarczające do dokładnego dopasowania, przy niższych kosztach eksploatacji i braku HAZ.
Pytanie 4. Czy piłą na zimno można przeciąć grubą rurę ze stali nierdzewnej?
O: Tak. Piły na zimno wygodnie radzą sobie z rurami o małych i średnich średnicach; w przypadku bardzo grubych ścian plazma może być szybsza, ale wiąże się to z jakością krawędzi i koniecznością gratowania rur .
Pytanie 5. Jaka jest tolerancja cięcia piły zimnej CNC?
Odp.: Piła na zimno CNC zazwyczaj utrzymuje długość i prostopadłość w granicach ± 0,1 mm, co jest wystarczająco ciasne, aby można je było dopasować i spawać.
Pytanie 6. Czy muszę usuwać zadziory po cięciu piłą na zimno?
O: Zwykle nie. Krawędzie piłowane na zimno mają bardzo mało zadziorów i są gotowe do dalszej obróbki, co pozwala zaoszczędzić czas na przygotowaniu do cięcia rur.
Pytanie 7. Jakie maszyny do cięcia piłą na zimno oferuje SLS Machinery?
Odp.: SLS Machinery oferuje maszyny do cięcia rur CNC i automatyczne maszyny do cięcia rur z serwomechanizmem, automatycznym zaciskaniem i kontrolą długości, co zapewnia spójne cięcie rur bez zadziorów.
Pytanie 8. Jakie zastosowania nadają się do cięcia piłą na zimno?
Odp.: Samochodowe przewody wydechowe, ramy mebli i fitness, przewody hydrauliczne i zespoły rur konstrukcyjnych — wszędzie tam, gdzie potrzebne są czyste krawędzie przed dalszą obróbką.
Pytanie 9. Jak uniknąć zadziorów podczas używania piły na zimno?
Odp.: Utrzymuj ostry brzeszczot piły na zimno , stosuj podziałkę zębów odpowiednią do grubości ścianki, utrzymuj przepływ chłodziwa i mocno zaciśnij rurę.
Pytanie 10. Czy piła na zimno jest tańsza w eksploatacji niż laser czy plazma?
O: Tak. Maszyna do cięcia piłą na zimno charakteryzuje się niższym zużyciem energii, długą żywotnością brzeszczotów z węglików spiekanych i prawie nie wymaga usuwania zadziorów, co zapewnia niższy koszt cięcia.
