Zadziory pozostałe po cięciu to nie tylko kwestia kosmetyczna. Niszczą oprzyrządowanie, niszczą zakręty i narażają operatorów na ryzyko. W tym przewodniku wyjaśniono, na czym tak naprawdę polega gratowanie i fazowanie końców rur , dlaczego mają one znaczenie przed formowaniem lub montażem oraz jak maszyny do fazowania z pojedynczą i podwójną głowicą radzą sobie z tym zadaniem na linii produkcyjnej.

SLS Machinery dostarcza pełną gamę maszyn do gratowania i fazowania rur — od kompaktowych jednostek jednostanowiskowych po automatyczne linie z podwójną głowicą — z niestandardowym oprzyrządowaniem i wsparciem procesowym dla producentów z branży motoryzacyjnej, lotniczej, hydraulicznej, HVAC i medycznej.

1. Co to jest gratowanie i fazowanie rur?

Gratowanie rur usuwa ostre krawędzie, metalowe drzazgi i szorstkie plamy, które pozostawia po cięciu. Te drobne niedoskonałości, zwane zadziorami, tworzą się na wewnętrznych i zewnętrznych krawędziach cięcia. Fazowanie końca rury idzie o krok dalej: wycina kontrolowany skos na krawędzi wewnętrznej, zewnętrznej lub na obu krawędziach, dzięki czemu koniec jest dobrze osadzony w oprzyrządowaniu, uszczelkach lub złączkach. Razem przygotowują kwadratowy, gładki i bezpieczny koniec rury do następnej operacji.

Na hali produkcyjnej praca ta jest wykonywana za pomocą maszyny do fazowania lub połączonej stacji gratowania i fazowania . przetwarza Maszyna do fazowania z pojedynczą głowicą jeden koniec na cykl i nadaje się do krótkich serii i mieszanych rozmiarów. Maszyna do fazowania z podwójną głowicą frezuje oba końce w tym samym cyklu, co z grubsza podwaja przepustowość na liniach o dużej wydajności. Obydwa typy są dostępne jako jednostki pneumatyczne do prac cienkościennych przy dużych prędkościach oraz wersje hydrauliczne lub CNC do materiałów grubowarstwowych i twardych.

Trzy kroki przygotowania końca

· Kwadratowanie : sprawia, że ​​powierzchnia cięcia jest prostopadła do osi rury, dzięki czemu część jest równomiernie osadzona w matrycach i uchwytach.

· Fazowanie : wykonuje skos na ostrych narożnikach wewnętrznych i zewnętrznych, zwykle nie głębiej niż połowa grubości ściany.

· Wygładzanie : usuwa mikrozadziory pozostałe po fazowaniu, nadając trzpieniom i matrycom czystą powierzchnię do pracy.

Gratowanie różni się od wykańczania końca rury . Gratowanie czyści i wyrównuje koniec; wykończenie dodaje funkcjonalnych kształtów, takich jak rozbłyski czy koraliki. W praktyce na pierwszym miejscu zawsze jest gratowanie, ponieważ czysty etap przygotowania końca rury gwarantuje niezawodną pracę późniejszej maszyny do formowania końca rury .

2. Dlaczego gratowanie i fazowanie ma znaczenie po cięciu

Chroń oprzyrządowanie i żywotność maszyny

Żarna działają jak małe młynki wewnątrz maszyny do formowania końcówek rur . Kiedy zadziorowa rura przechodzi przez matryce zaciskowe lub trzpienie, ostre krawędzie ocierają się o powierzchnię narzędzia, powodując przedwczesne pękanie, odpryski i deformację powierzchni czołowych matrycy i końcówek trzpieni. Gratowanie usuwa materiał ścierny, dzięki czemu oprzyrządowanie trwa dłużej, a maszyny zachowują swoją dokładność.

Zapobiegaj wadom zginania i montażu

Zadziory, które zaczepiają się o matrycę zaciskową lub matrycę dociskową, powodują zagięcie, pomarszczenie lub pęknięcie rury na zgięciu. W przewodach hydraulicznych lub pneumatycznych wewnętrzne zadziory mogą uszkodzić uszczelki i utworzyć ścieżki wycieków. Fazowanie usuwa te ostre krawędzie, dzięki czemu materiał przepływa równomiernie przez oprzyrządowanie, a wykończona część jest wolna od wad.

Zachowaj dokładność i powtarzalność zagięć

Niekwadratowy lub nierówny koniec rury jest krzywy w matrycach, co objawia się niespójnymi kątami zgięcia i owalnością. Zadziory zwiększają również tarcie wewnątrz wnęki zginającej, zakłócając ruch trzpienia. Kwadratowe, gładkie końce prawidłowo wyrównują się w każdym cyklu, co zapewnia powtarzalne usuwanie zadziorów .

Bezpieczeństwo i zgodność

Ostre zadziory przecinają dłonie i tworzą punkty koncentracji naprężeń, które mogą ulec uszkodzeniu pod ciśnieniem. Usunięcie ich wspiera standardy bezpieczeństwa w miejscu pracy i certyfikaty branżowe w sektorach takich jak przemysł lotniczy i produkcja medyczna.

3. Rodzaje zadziorów i ich wpływ

Cięcie powoduje powstawanie różnych zadziorów, a każdy z nich wymaga odpowiedniej reakcji.

· Zadziory identyfikacyjne : tworzą się wewnątrz rury i mogą uszkodzić uszczelki lub spowodować wycieki.

· Zadziory zewnętrzne : tworzą się na zewnętrznej krawędzi i powodują problemy z dopasowaniem lub ryzyko obrażeń.

· Zadziory na powierzchni czołowej : wypukły materiał na powierzchni cięcia, powodujący nierówne osadzenie.

· Zadziory w otworach poprzecznych : wewnątrz otworów wywierconych, trudno dostępne, ale nadal krytyczne.

Zadziory formowane na gorąco powstają w wyniku cięcia ściernego lub termicznego. Ciepło zmiękcza metal, a zadzior stygnie, tworząc twardą, postrzępioną krawędź, która szybko zużywa ostrza i może wymagać kilku przejść narzędziami pokrytymi węglikiem. Zadziory formowane na zimno powstają w wyniku cięcia przy niskiej temperaturze, np. piłami na zimno lub tarczami o drobnych zębach. Są cienkie, jednolite i łatwe do usunięcia w jednym przejściu ostrym ostrzem z węglików spiekanych. Dopasowanie ostrza do rodzaju zadziorów to pierwsza zasada skutecznego gratowania.

4. Maszyny do fazowania z pojedynczą głowicą a maszyny z podwójną głowicą

Wybór pomiędzy maszyną do fazowania z pojedynczą głowicą a maszyną do fazowania z podwójną głowicą sprowadza się do wymagań dotyczących objętości, długości rury i konsystencji.

Automatyczna jednostka z podwójną głowicą wykonuje pełną sekwencję załadunku, mocowania, fazowania i rozładunku i może być sparowana ze sterowaniem PLC lub CNC, podajnikami wibracyjnymi i załadunkiem zrobotyzowanym. Tolerancja długości w automatach wynosi zazwyczaj około ±0,1 mm, a kąt fazowania można regulować w zakresie 30–60°, aby dostosować go do wymagań związanych z przygotowaniem spoiny lub montażem.

5. Narzędzia i technologia gratowania i fazowania rur

Narzędzia ręczne — pilniki, sprężynowe narzędzia do fazowania i rozwiertaki — nadal sprawdzają się w pracach prototypowych i naprawczych. Dają operatorowi bezpośrednią kontrolę nad naciskiem i kątem, ale są powolne i zależą od umiejętności.

Automatyczne maszyny do gratowania rur usuwają zadziory wewnętrzne i zewnętrzne w jednym szybkim cyklu, zwykle trwającym 5–15 sekund na koniec, z głębokością i posuwem ostrza sterowaną maszynowo. Korzyści są wymierne: stała jakość krawędzi niezależnie od umiejętności operatora, znacznie szybsza obróbka niż w przypadku pracy ręcznej, większe bezpieczeństwo dzięki zamkniętym osłonom i automatycznemu podawaniu oraz łatwa integracja z linią produkcyjną.

Wybór ostrza wpływa na jakość cięcia. Stal narzędziowa jest ekonomiczna w przypadku stali miękkiej i aluminium. Węglik jest odporny na zużycie i pasuje do stali nierdzewnej i twardych stopów. Węglik powlekany stanowi warstwę redukującą tarcie i ciepło w przypadku najtwardszych materiałów. Geometria też ma znaczenie: proste ostrza nadają się do cienkich ścian i lekkich zadziorów; ostrza do cięcia pod kątem (15–30°) usuwają więcej materiału w jednym przejściu; Ostrza szlifowane promieniowo pozostawiają zaokrągloną krawędź, która minimalizuje naprężenia w częściach wrażliwych na zmęczenie.

Wiele nowoczesnych maszyn do formowania końców rur jest obecnie wyposażonych w stację do gratowania lub fazowania, dzięki czemu rura jest czyszczona natychmiast po cięciu i przed formowaniem — mniej etapów manipulacji, ściślejsza kontrola procesu i krótszy całkowity cykl.

6. Najlepsze praktyki zapewniające spójne wyniki

· Gratuj bezpośrednio po cięciu, gdy zadziory są jeszcze widoczne i wolne od chłodziwa i brudu.

· Utrzymuj głębokość fazowania na poziomie połowy grubości ściany lub poniżej ; głębsze fazowanie osłabia koniec.

· Sprawdź prostopadłość i koncentryczność , aby skosy ID i OD pozostały wyrównane na obwodzie.

· Sprawdź w jasnym świetle i przeciągnij miękkim trzpieniem przez ID, aby wychwycić ukryte zadziory.

· Rejestruj rodzaje zadziorów i zużycie narzędzi , aby dostroić parametry skrawania i zaplanować wymianę ostrzy.

7. Typowe błędy i sposoby ich naprawienia

· Nadmierne fazowanie powoduje usunięcie ponad połowy ściany i osłabienie końcówki — ustaw ogranicznik głębokości i zmierz.

· Niekompletne gratowanie powoduje, że zadziory ID zaczepiają się o trzpienie, a zadziory OD zakłócają zacisk – sprawdź obie krawędzie.

· Pomijanie gratowania powoduje drgania, nieokrągłe zagięcia i uszkodzenia uszczelek — nigdy nie polegaj na myciu w celu usunięcia zadziorów.

· Niewłaściwy posuw powoduje powstawanie zadziorów lub wytwarza ciepło — reguluj małymi krokami i monitoruj zużycie ostrza.

· Nieodpowiednie ostrze do rodzaju zadziorów powoduje stratę czasu i narzędzi — do gorących zadziorów używaj ostrzy pokrytych węglikiem, do zimnych zadziorów używaj ostrzy pokrytych węglikiem.

8. Zastosowania przemysłowe

Motoryzacja: szyny paliwowe i przewody hamulcowe wymagają gładkich, ściętych końcówek, które idealnie pasują do uszczelek i złączy. Lotnictwo i kosmonautyka: przewody hydrauliczne i pneumatyczne poddawane są ekstremalnym ciśnieniom, a udokumentowane przygotowanie końcówek rur jest zgodne ze standardami takimi jak AS9100. Układy hydrauliczne i pneumatyczne: fazowane krawędzie umożliwiają równomierne osadzenie O-ringów i uszczelek oraz utrzymanie ciśnienia. HVAC i hydraulika: czyste końce umożliwiają przepływ lutu i osadzenie złączek zaciskowych. Medycyna: polerowane, pozbawione zadziorów końcówki cienkościennych stali nierdzewnej i tytanu wspierają biokompatybilność i pomagają spełnić wymagania FDA i ISO.

9. Często zadawane pytania

P: Jaka jest różnica między gratowaniem rur a fazowaniem końcówek rur?

Odp.: Gratowanie usuwa zadziory i wygładza krawędź; fazowanie umożliwia uzyskanie kontrolowanego skosu na wewnętrznej lub zewnętrznej krawędzi. Fazowanie zwykle obejmuje gratowanie w ramach tej samej operacji.

P: Do czego służy maszyna do fazowania z pojedynczą głowicą?

Odp.: Zaciska jedną rurę i obrabia jeden koniec na cykl — fazowanie zewnętrzne, fazowanie wewnętrzne i czoło w jednym przejściu. Pasuje do krótkich serii, prototypów i mieszanych rozmiarów.

P: Dlaczego warto wybrać maszynę do fazowania z podwójną głowicą?

Odp.: Frezuje oba końce w tym samym cyklu, z grubsza podwajając wydajność przy pracy o dużej objętości i utrzymuje stałą długość pomiędzy końcami – idealne przygotowanie do spawania zrobotyzowanego.

P: Jakie napędy są dostępne w maszynach do fazowania rur?

Odp.: Napędy pneumatyczne działają szybko i pasują do cienkościennych rur; napędy hydrauliczne zapewniają większą siłę w przypadku materiałów grubościennych i twardych; Serwonapędy i napędy CNC zapewniają precyzyjną kontrolę i automatyzację.

P: Jak długo trwa automatyczny cykl gratowania?

Odp.: Typowe cykle automatyczne trwają około 3–15 sekund na koniec rury, w zależności od maszyny i materiału; maszyny dwugłowicowe wykonują oba końce w tym samym oknie.

P: O ile szybsze jest gratowanie maszynowe niż gratowanie ręczne?

Odp.: Maszyny automatyczne mogą pracować do około 10 razy szybciej niż prace ręczne, zapewniając jednakową jakość krawędzi niezależną od umiejętności operatora.

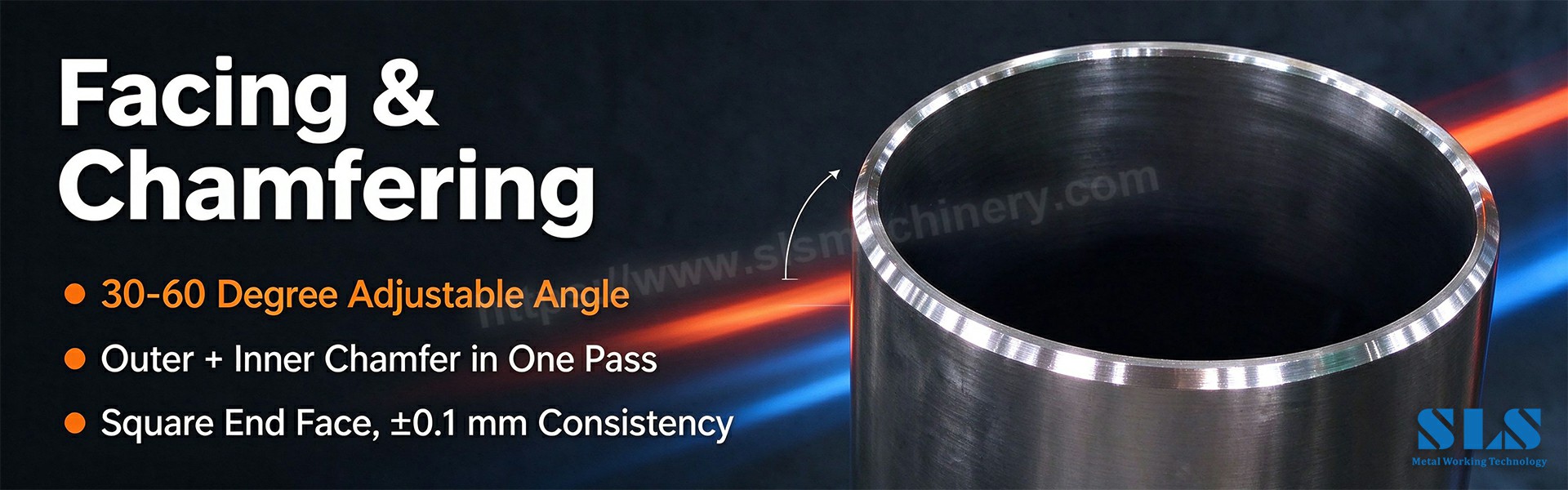

P: Jakiego kąta fazowania powinienem użyć?

Odp.: Kąty można zwykle regulować w zakresie od 30° do 60°. Dopasuj kąt do normy spawania lub specyfikacji montażu; Przy przygotowaniu do spawania typowy jest kąt 30–45°.

P: Jak głęboka powinna być faza?

Odp.: Trzymaj go na poziomie połowy grubości ściany lub poniżej. Głębsza faza usuwa zbyt dużo materiału i osłabia koniec rury.

P: Czy maszyna do gratowania może współpracować z maszyną do formowania końców rur?

O: Tak. Wiele linii formujących zawiera stację do gratowania lub fazowania, dzięki czemu rura jest czyszczona natychmiast po cięciu, a przed rozwieraniem, frezowaniem lub zginaniem.

P: Jakie materiały można gratować i fazować?

Odp.: Stal węglowa, stal nierdzewna, aluminium, miedź, mosiądz i tytan są powszechnie stosowane, pod warunkiem, że materiał ostrza i tonaż maszyny są dopasowane do stopu.

P: W jaki sposób SLS Machinery wspomaga gratowanie i fazowanie rur?

Odp.: SLS Machinery buduje jednogłowicowe i dwugłowicowe maszyny do fazowania, automatyczne linie do gratowania i systemy CNC do wykańczania końcowego, z niestandardowymi narzędziami i wsparciem w zakresie konfiguracji dla rozmiarów rur i materiałów.

P: Jaki jest najlepszy czas na gratowanie po cięciu?

Odp.: Natychmiast po cięciu, gdy zadziory są jeszcze czyste i widoczne. Wczesne gratowanie zapobiega przywieraniu zanieczyszczeń i zapobiega ich deformacji podczas przenoszenia.

Wniosek

Czyste końce rur są podstawą niezawodnego formowania, montażu i uszczelniania. Gratowanie rur i fazowanie końców rur chronią oprzyrządowanie, zapobiegają defektom zginania, utrzymują spójność części i zwiększają bezpieczeństwo hali produkcyjnej. Niezależnie od tego, czy potrzebujesz elastycznej maszyny do fazowania z pojedynczą głowicą , czy wysokowydajnej maszyny do gratowania z podwójną głowicą , proces sprowadza się do dopasowania narzędzia do rodzaju zadziorów, ściany i objętości, a następnie umożliwienia maszynie powtórzenia tego procesu.

SLS Machinery projektuje i buduje rozwiązania do automatycznego fazowania i gratowania dla producentów rur i rurek, w tym maszyny dwugłowicowe z posuwem o dwóch prędkościach, narzędziami szybkiej wymiany i opcjonalnym sterowaniem CNC. Skontaktuj się z SLS Machinery , przedstawiając rozmiary rur, materiały i rysunki przygotowania końcowego, a my polecimy maszynę – i oprzyrządowanie – które będą pasować do Twojej produkcji.
