Czy zauważyłeś szorstkie, postrzępione krawędzie po cięciu metalowych rur? Zadziory to coś więcej niż tylko irytacja kosmetyczna — stwarzają zagrożenie dla bezpieczeństwa, komplikują dalszy montaż i powodują kosztowne dodatkowe prace wykończeniowe. Podstawowe przyczyny zadziorów podczas cięcia rur leżą w zachowaniu materiału, parametrach skrawania, stanie narzędzia i konfiguracji maszyny. W tym przewodniku wyjaśniono, dlaczego na maszynach do cięcia rur typu piłowego powstają zadziory — od ręcznej maszyny do cięcia rur po półautomatyczną maszynę do cięcia rur i w pełni automatyczną maszynę do cięcia rur — oraz jak kontrolować je, aby zapewnić czystsze i bezpieczniejsze cięcie.
W SLS Machinery nasze maszyny do cięcia rur CNC i systemy cięcia rur piłami tarczowymi na zimno zostały zaprojektowane w oparciu o zasady cięcia bez zadziorów: sztywne ramy maszyn, precyzyjne mocowanie hydrauliczne i dopasowane oprzyrządowanie brzeszczotów HSS . Od samochodowych przewodów wydechowych po produkcję mebli stalowych i HVAC – nasze maszyny zapewniają gładkie, kwadratowe cięcia z minimalną strefą wpływu ciepła i bez usuwania wtórnych zadziorów. W tym przewodniku omówiono przyczyny, rodzaje, metody zapobiegania i kroki rozwiązywania problemów, dzięki którym można w pełni wykorzystać operacje cięcia rur.
Podczas cięcia rury metal w punkcie wyjścia może ulec odkształceniu plastycznemu. Zamiast czystego oddzielania, materiał rozciąga się lub wygina na zewnątrz, tworząc zadziory. Dzieje się tak, ponieważ siła cięcia popycha metal, a nie tnie go czysto. Rury o cienkich ściankach lub o elastycznej konstrukcji są szczególnie podatne na ten problem, ponieważ nie są w stanie dobrze wytrzymać nacisku cięcia. Rezultatem jest podwyższona krawędź lub klapka wystająca z ciętej powierzchni. W procesie cięcia rur na zimno za pomocą ostrego brzeszczotu HSS , niska prędkość cięcia i praca zębów przypominająca frezowanie minimalizują przepływ tworzywa sztucznego, dlatego też cięcie na zimno jest standardem branżowym w przypadku obróbki rur wrażliwej na zadziory.
Cięcie generuje ciepło. Jeśli ciepło jest zbyt wysokie lub skoncentrowane, może zmiękczyć lub częściowo stopić metal w pobliżu miejsca cięcia. Ta zmiękczona strefa traci wytrzymałość, powodując, że materiał płynie lub skleja się, zamiast pękać. Przegrzanie powoduje również utlenianie lub odbarwienie, co dodatkowo osłabia krawędź. Kiedy metal stygnie, twardnieje, tworząc szorstkie, nierówne krawędzie – zadziory. W przeciwieństwie do piły tarciowej na gorąco, piła tarczowa na zimno usuwa materiał poprzez frezowanie przy niskiej prędkości ostrza, utrzymując obrabiany przedmiot w chłodzie i zapobiegając powstawaniu strefy wpływu ciepła, która wytwarza stopione zadziory. Właściwa kontrola ciepła — poprzez prawidłową prędkość, podawanie i użycie chłodziwa — jest niezbędna, aby uniknąć tego problemu.
Jeśli narzędzie tnące nie jest prawidłowo zamocowane lub parametry cięcia są nieprawidłowe, łatwo powstają zadziory. Na przykład zbyt wolne cięcie może spowodować nadmierne nagrzewanie się, natomiast zbyt szybkie cięcie może nie przeciąć całkowicie metalu i pozostawić ostre krawędzie. Nieprawidłowe posuwy lub głębokość skrawania również powodują ciągnięcie lub drgania narzędzia, popychając materiał zamiast go czysto ciąć. Na maszynach sterowanych CNC optymalizacja parametrów skrawania — dopasowanie prędkości ostrza, szybkości posuwu i siły docisku do średnicy rury i grubości ścianki — jest pierwszą linią obrony przed powstawaniem zadziorów.
Tępe lub zużyte ostrze zwiększa tarcie i opory cięcia. Nie może płynnie przeciąć materiału tuby, więc zamiast tego rozdziera lub deformuje krawędź. Zużycie to podnosi również temperaturę skrawania, zwiększając ryzyko uszkodzeń termicznych. Ostre ostrza redukują zadziory, wykonując czyste cięcia przy mniejszej sile i cieple. Regularna kontrola ostrości brzeszczotu i terminowa wymiana mają kluczowe znaczenie dla utrzymania jakości cięcia. Wysokiej jakości ostrza HSS z powłoką PVD lub TiN znacznie wydłużają żywotność ostrych elementów przy cięciu masowym.
Jeśli rura nie jest mocno zaciśnięta lub jest niestabilna podczas cięcia, może się poruszać lub wibrować. Ta niestabilność powoduje nierówny nacisk skrawania i zaangażowanie narzędzia, co prowadzi do nieregularnych krawędzi i zadziorów. Rury cienkościenne lub długie są szczególnie podatne na zginanie i przesuwanie. Hydrauliczne systemy mocowania w maszynach automatycznych utrzymują rurę sztywno na całym przekroju, podczas gdy rolki podporowe zapobiegają zwisaniu na długich przedmiotach — oba są niezbędne do cięcia rur bez zadziorów . W przypadku maszyn ręcznych operator musi ręcznie przykładać stałą siłę docisku, co jest jednym z powodów, dla których trudniej jest powtórzyć kontrolę zadziorów.
Wskazówka: Regularnie sprawdzaj ostrość ostrza i utrzymuj odpowiednią prędkość cięcia, aby zminimalizować odkształcenia plastyczne i gromadzenie się ciepła, które powodują zadziory po cięciu rury.

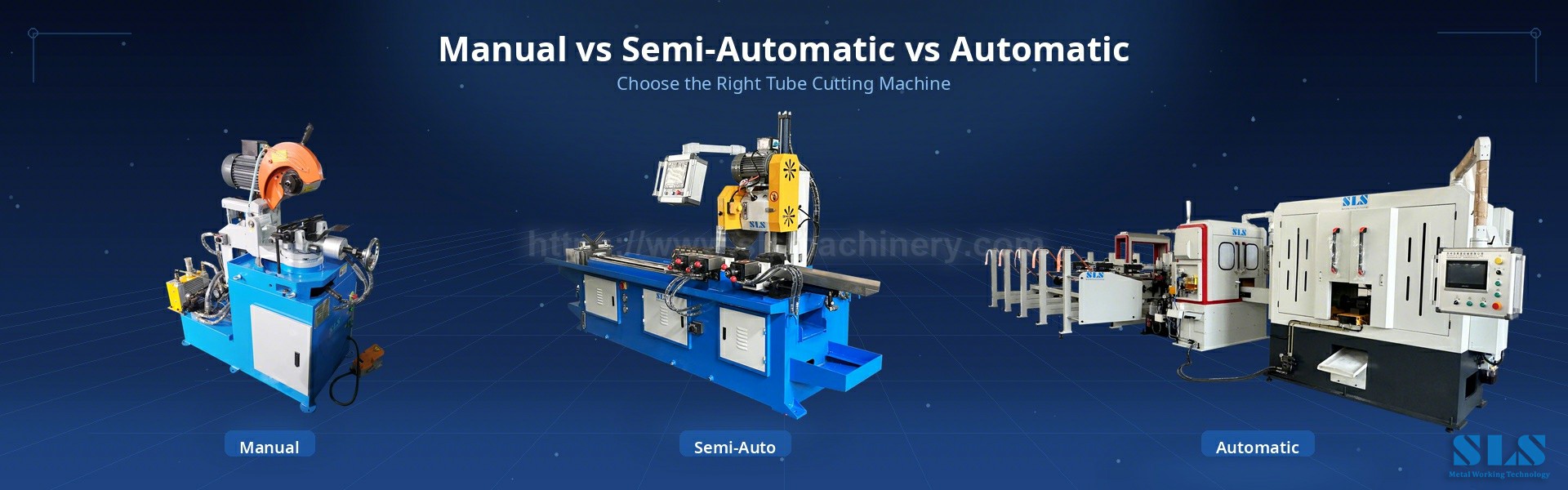

Rodzaj wybranej maszyny do cięcia rur ma bezpośredni wpływ na kontrolę zadziorów, produktywność i koszty. Maszyny do cięcia rur typu piłowego dzielą się na trzy główne kategorie — ręczne, półautomatyczne i w pełni automatyczne. Zrozumienie ich różnic pomoże Ci wybrać odpowiedni sprzęt do Twoich potrzeb produkcyjnych.
Ręczna maszyna do cięcia rur wymaga od operatora podania rury, zaciśnięcia obrabianego przedmiotu i ręcznego opuszczenia brzeszczotu. Prędkość skrawania, ciśnienie posuwu i zastosowanie chłodziwa zależą od umiejętności operatora i konsekwencji.
· Zalety: Najniższy koszt początkowy; prosta konstrukcja i łatwa konserwacja; maksymalna elastyczność w przypadku małych partii i częstych zmian wielkości; nie wymaga umiejętności programowania
· Wady: Rozmiar zadziorów różni się w zależności od techniki operatora; niska prędkość produkcji; wyższa praca fizyczna; trudno jest utrzymać stałą siłę mocowania, co zwiększa ryzyko przemieszczania się rury i tworzenia się zadziorów
· Najlepsze do: Małych warsztatów, prac konserwacyjnych, serii prototypów i okazjonalnego cięcia o różnych rozmiarach
Ponieważ posuw i docisk są sterowane ręcznie, maszyny ręczne zwykle wytwarzają bardziej zmienne rezultaty zadziorów — wykwalifikowany operator może ciąć czysto, ale powtarzalność na różnych zmianach jest trudna do utrzymania.
Półautomatyczna maszyna do cięcia rur automatyzuje część cyklu — zazwyczaj zaciskanie, opuszczanie ostrza lub zatrzymanie długości — podczas gdy operator nadal ładuje rurę i uruchamia cykl. Eliminuje to dwa najbardziej zmienne działania człowieka: siłę mocowania i posuw ostrza.
· Zalety: Bardziej równomierna siła mocowania i cięcia niż w przypadku maszyn ręcznych, redukująca zmiany zadziorów; większa wydajność przy jednym operatorze; docisk hydrauliczny lub pneumatyczny zapobiega przemieszczaniu się rury; ograniczniki długości poprawiają dokładność pozycji cięcia; umiarkowany koszt
· Wady: Operator nadal zajmuje się załadunkiem i rozładunkiem, więc czas cyklu jest ograniczony szybkością człowieka; mniej elastyczne w przypadku złożonych programów o wielu długościach niż pełne CNC; zmiana partii nadal wymaga czasu
· Najlepsze dla: Produkcja średnioseryjna rur o standardowych rozmiarach, warsztaty wymagające stałej jakości bez inwestycji w pełną automatyzację
Maszyny półautomatyczne są najczęstszym wyborem małych i średnich producentów przechodzących z cięcia ręcznego. Dzięki automatycznemu zaciskaniu i stałemu posuwowi ostrza wytwarzają już znacznie mniej zadziorów niż w przypadku obsługi ręcznej.
Automatyczna maszyna do cięcia rur (i jej wariant CNC, maszyna do cięcia rur CNC ) obsługuje cały cykl bez interwencji operatora: automatyczne podawanie z wiązki lub magazynu, pozycjonowanie długości sterowane serwomechanizmem, automatyczne zaciskanie, opuszczanie ostrza, cięcie i wyładunek części. Wszystkie parametry — prędkość ostrza, prędkość posuwu, ciśnienie mocowania, przepływ chłodziwa — są programowane i powtarzalne z tymi samymi wartościami w każdym cyklu.
· Zalety: Najwyższa konsystencja bez zadziorów, ponieważ każdy parametr jest kontrolowany programowo i identyczny przy każdym cięciu; bardzo wysoka produktywność przy jednym operatorze obsługującym wiele maszyn; serwoposuw i docisk hydrauliczny minimalizują odkształcenia plastyczne; programowalna zmiana długości i kąta w ciągu kilku sekund; integracja z zautomatyzowanymi liniami do produkcji wielkoseryjnej
· Wady: Najwyższa inwestycja początkowa; wymaga umiejętności programowania i przeszkolenia operatora; bardziej złożona konserwacja (układy hydrauliczne, serwo i PLC); mniej ekonomiczne w przypadku bardzo małych partii
· Najlepsze do: Produkcja wielkoseryjna, np. samochodowe przewody wydechowe, stalowe ramy mebli, komponenty HVAC i produkcja rur masowych
Na maszynach automatycznych cięcie rur bez zadziorów staje się umiejętnością maszyny, a nie umiejętnością operatora. Zaprogramowane parametry, zsynchronizowane mocowanie i kontrolowany posuw ostrza zapewniają najczystsze i najbardziej powtarzalne cięcia spośród trzech typów.
Ta sama rura, ostrze i materiał będą dawać różne rezultaty zadziorów na różnych typach maszyn:
· Ręczny: Zmienne zadziory w zależności od techniki operatora; najwyższe ryzyko ruchu rury i wibracji podczas cięcia
· Półautomatyczny: Stałe zaciskanie eliminuje ruch rury; Różnice w zadziorach wynikają głównie ze stanu ostrza i wyboru prędkości
· Automatyczny/CNC: W pełni powtarzalne parametry; kontrola zadziorów jest ograniczona głównie przez ostrość ostrza i prawidłowe zaprogramowanie parametrów
Wybierając maszynę, dopasuj poziom automatyzacji do wielkości partii, wymagań jakościowych i budżetu. Wielu producentów zaczyna od maszyny półautomatycznej i w miarę wzrostu wolumenu przechodzi na maszynę automatyczną lub CNC.
Podczas pracy z maszyną do cięcia rur można spotkać kilka rodzajów zadziorów. Znajomość każdego z nich pomaga zdiagnozować problemy i wybrać właściwe rozwiązanie. Oto najczęstsze zadziory, jakie zobaczysz:
Zadziory Poissona powstają w wyniku odkształcenia plastycznego podczas cięcia. Kiedy narzędzie naciska na ciągliwy metal, materiał przepływa na boki, tworząc podwyższoną krawędź wzdłuż linii cięcia. Zadziory te zwykle wyglądają jak cienkie, wydłużone klapki lub wargi wystające z krawędzi tuby. Często występują na bardziej miękkich metalach lub cienkich ścianach, gdzie materiał łatwo się rozciąga, zamiast pękać.
· Pojawiają się wzdłuż krawędzi cięcia
· Cienkie, czasem ostre klapki
· Spowodowane bocznym przepływem materiału
· Częściej spotykany w metalach ciągliwych
Zadziory wskutek przetaczania powstają, gdy narzędzie tnące wychodzi z materiału, a krawędź zawija się lub zagina. Jest to typowe podczas frezowania lub wiercenia, ale może również wystąpić podczas cięcia rur, jeśli ostrze się ślizga lub prędkość posuwu nie jest optymalna. Zadziory wyglądają jak mała zakrzywiona warga lub klapka, która przetoczyła się przez krawędź, często grubszą i twardszą niż zadziory Poissona.
· Zawinięte, grube klapy krawędziowe
· Wynik przeciągania materiału przez wyjście narzędzia
· Może zakłócać montaż lub powodować obrażenia
Zadziory powstają, gdy materiał odrywa się nierównomiernie na wyjściu cięcia. Zamiast gładkiego wykończenia krawędź wygląda na postrzępioną lub podartą. Dzieje się tak, gdy siła cięcia przekracza wytrzymałość materiału lub gdy rura nie jest odpowiednio podparta, co powoduje jej nieregularne pękanie. Zadziory te są często szorstkie i kruche i mogą powodować koncentrację naprężeń w gotowej części.
· Postrzępione, podarte krawędzie
· Forma wskutek niekontrolowanego pęknięcia materiału
· Powszechnie spotykany w rurach kruchych lub grubościennych
· Może powodować koncentrację stresu
Zadziory odcięte powstają w końcowej fazie, gdy część oddziela się od pozostałej rury. Po zakończeniu cięcia ostrze może pozostawić niewielki grzbiet lub szorstką krawędź. Ten typ zadziorów jest szczególnie powszechny w operacjach przecinania lub przecinania . Zwykle jest to mała, podwyższona krawędź, ale może być ostra lub nierówna, jeśli ostrze jest tępe lub parametry są nieprawidłowe.
· Znajduje się na linii podziału
· Małe grzbiety lub ostre krawędzie
· Powiązane z ostrością i szybkością ostrza
· Wpływa na końcową jakość części
Wskazówka: Po cięciu dokładnie sprawdź rodzaj zadziorów. Dopasowanie charakterystyki zadziorów do ich przyczyn pomaga dostosować prędkość skrawania, ostrość narzędzia lub mocowanie, aby skutecznie je zmniejszyć.
Prędkość skrawania odgrywa główną rolę w tworzeniu się zadziorów podczas cięcia rur. Jeśli prędkość jest zbyt mała, narzędzie spędza zbyt dużo czasu na materiale, powodując nadmierne gromadzenie się ciepła. Ciepło to zmiękcza metal w pobliżu nacięcia, czyniąc go podatnym na topienie lub odkształcenie plastyczne, co prowadzi do powstawania dużych, szorstkich zadziorów. Z drugiej strony, zbyt szybkie cięcie może uniemożliwić narzędziu całkowite i czyste przecięcie ścianki rury, powodując ciągnięcie lub rozdzieranie materiału przez ostrze i powstawanie postrzępionych zadziorów.
Znalezienie właściwej prędkości skrawania jest jak trafienie w „najlepszy punkt”. Przy tej prędkości narzędzie tnie płynnie, bez przegrzania i przeciągania. W przypadku cięcia rur piłą na zimno zalecana prędkość powierzchniowa ostrza wynosi zazwyczaj 60–120 m/min dla stali konstrukcyjnej i 30–50 m/min dla austenitycznej stali nierdzewnej. Rury cienkościenne często wymagają wolniejszego podawania, aby uniknąć zginania, ale prędkość musi być nadal wystarczająco duża, aby zapobiec uszkodzeniom cieplnym.
Moc cięcia bezpośrednio wpływa na ilość ciepła generowanego podczas procesu. Większa moc oznacza więcej energii dostarczanej do rury, która szybciej topi lub zmiękcza metal. Chociaż pomaga to w czystym cięciu, zbyt duża moc powoduje przegrzanie i nadmierne topienie, tworząc zadziory, które są twarde, szorstkie lub nawet częściowo wtopione w krawędź rury.
I odwrotnie, mała moc może nie przeciąć całkowicie ścianki rury, powodując popychanie lub rozdzieranie materiału przez ostrze. Istotne jest odpowiednie dopasowanie mocy do grubości rury i rodzaju materiału. W przypadku rur ze stali nierdzewnej, które mają wysoką odporność termiczną, zwykle najlepiej sprawdza się moc od średniej do dużej z kontrolowanym dopływem ciepła. W maszynach CNC sterowanie posuwem i mocą sterowane serwomechanizmem utrzymuje stałą ilość ciepła w całym cyklu cięcia.
Geometria narzędzia ma ogromne znaczenie podczas piłowania. Ostrze o odpowiednim kącie natarcia i ostrej krawędzi tnie czysto, minimalizując deformację materiału. Do cięcia stali nierdzewnej brzeszczoty wykorzystują zmienną podziałkę zębów, aby przerwać ciągłą akumulację ciepła, oraz ujemne kąty natarcia (-5° do -10°), aby wzmocnić ząb i jednocześnie zmniejszyć tarcie. Liczba zębów i przestrzeń na wióry również wpływają na powstawanie zadziorów: ostrza z większą liczbą zębów zapewniają drobniejsze cięcia, ale wymagają wyższych prędkości, natomiast mniejsza liczba zębów z większymi wrębami na wióry poprawia odprowadzanie wiórów i zmniejsza ciepło. Niewłaściwa geometria narzędzia powoduje jego przeciąganie lub drganie, popychając metal na boki i tworząc zadziory.
Szybkość posuwu steruje szybkością ruchu rury względem narzędzia tnącego. Zbyt małe posuwy zwiększają dopływ ciepła, stwarzając ryzyko uszkodzeń termicznych i dużych zadziorów. Zbyt duże posuwy mogą powodować niekompletne cięcia lub pomijanie narzędzia, co skutkuje ostrymi krawędziami i zadziorami.
Optymalizacja posuwu oznacza zrównoważenie prędkości skrawania i mocy, tak aby narzędzie tnie wydajnie, bez przegrzania i przeciągania. Nieznaczne zwiększenie szybkości posuwu w przypadku grubych rur może zmniejszyć gromadzenie się ciepła, ale tylko wtedy, gdy moc jest wystarczająca do utrzymania czystego cięcia. W przypadku cienkich rur może być konieczne mniejsze podawanie, aby zapobiec zginaniu, ale należy to połączyć z ostrymi narzędziami i właściwym odprowadzaniem wiórów. Na maszynach automatycznych prędkość posuwu jest programowana według materiału i średnicy; w przypadku maszyn ręcznych zależy to od tego, jak równomiernie operator opuszcza ostrze.
Wskazówka: Zawsze testuj kombinacje prędkości skrawania i posuwu na probówkach, aby znaleźć równowagę zapewniającą czyste cięcie z minimalnymi zadziorami przed rozpoczęciem pełnej produkcji.

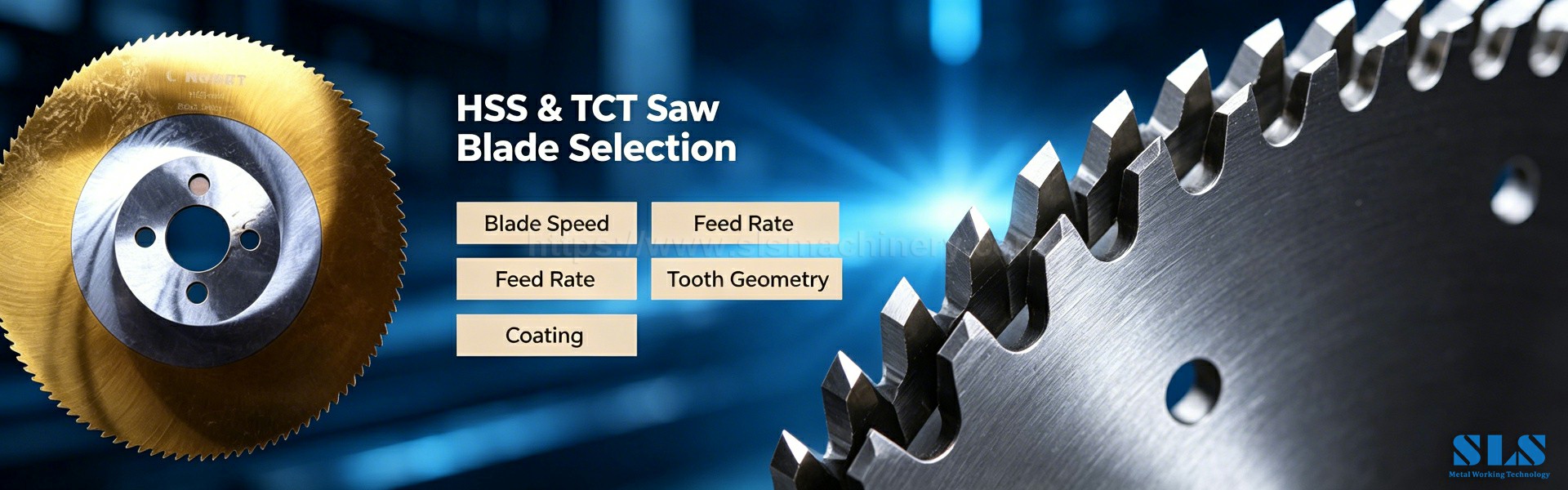

Wybór odpowiednich narzędzi i ostrzy tnących ma kluczowe znaczenie dla ograniczenia zadziorów po cięciu rur. Właściwy wybór jest zgodny ze specyfikacją rury i warunkami cięcia, zapewniając czystsze cięcia i mniej obróbki końcowej.
Średnica ostrza wpływa na stabilność cięcia i wytwarzanie ciepła. Mniejsze ostrza zapewniają precyzję w przypadku cienkich rur lub rur o małej średnicy, redukując wibracje i deformacje. Większe ostrza pasują do grubych i dużych rur, zapewniając większą siłę cięcia i trwałość.
Typ ostrza musi pasować do materiału rury. Do cięcia rur ze stali nierdzewnej dobrze sprawdzają się brzeszczoty HSS z powłoką PVD lub brzeszczoty TCT (z węglikiem wolframu) — zapewniają ostre krawędzie tnące i są odporne na ciepło, minimalizując zadziory spowodowane topnieniem lub rozmazywaniem. Używanie niewłaściwego ostrza może spowodować szybsze tępienie lub generowanie nadmiernego ciepła, co prowadzi do złej jakości krawędzi. Drobna geometria zębów i cienkie nacięcia zmniejszają siłę skrawania i poprawiają odprowadzanie wiórów.
Ostre ostrza tną czysto, redukując siłę i ciepło. Tępe lub niskiej jakości narzędzia zwiększają tarcie, powodując rozdarcie lub odkształcenie metalu. Powoduje to powstawanie większych i bardziej szorstkich zadziorów. Wysokiej jakości narzędzia dłużej zachowują ostrość, zapewniając spójne cięcia. Regularna kontrola ostrości ostrza jest niezbędna — oznaki stępienia obejmują zwiększony opór cięcia, szorstkie krawędzie lub przebarwienia. Terminowe ostrzenie lub wymiana pozwala kontrolować zadziory.
Materiał wiążący i powłoka utrzymują ziarna tnące na ostrzu i bezpośrednio wpływają na kontrolę zadziorów:
· Spoiwa żywiczne zapewniają elastyczność i odporność na wstrząsy, dobre do precyzyjnego cięcia cienkich rur
· Witryfikowane wiązania zapewniają twardość i odporność na ciepło, idealne do grubych lub twardych rur ze stali nierdzewnej
· Powłoki PVD/TiN zmniejszają tarcie i ciepło, wydłużając żywotność ostrza i utrzymując krawędzie w czystości
· Ostrza z końcówkami cermetalowymi nadają się do cienkościennych rur konstrukcyjnych i nierdzewnych, zapewniając doskonałe wykończenie powierzchni
Zużyte ostrza tracą wydajność cięcia. Wytwarzają więcej ciepła i wywierają nierówny nacisk, zwiększając rozmiar zadziorów. Nawet najlepsze ostrze wymaga wymiany po określonej liczbie cięć lub gdy wydajność spada. Oznakami konieczności wymiany ostrzy są widoczne zużycie lub pęknięcia na powierzchni ostrzy, zwiększone powstawanie zadziorów pomimo regulacji parametrów oraz dłuższe czasy cięcia lub większe obciążenie silnika. Szybka wymiana ostrzy pozwala uniknąć problemów z jakością i kosztownych przeróbek.
Wskazówka: Zawsze dopasowuj średnicę ostrza i typ zębów do rozmiaru rurki i materiału, a następnie wymieniaj ostrza, zanim się stępią, aby zminimalizować zadziory i zapewnić czystość cięć.
Płyny chłodzące obniżają temperaturę w strefie cięcia, zapobiegając przegrzaniu, które zmiękcza lub topi metalowe krawędzie i powoduje zadziory. Smary zmniejszają również tarcie pomiędzy brzeszczotem a powierzchnią rury, zmniejszając wytwarzanie ciepła i ułatwiając ślizganie się brzeszczotu. Typowe metody chłodzenia obejmują chłodziwa na bazie wody, które szybko pochłaniają ciepło, smary na bazie oleju, które zmniejszają tarcie, oraz systemy mgły lub natryskiwania, które łączą chłodzenie i smarowanie. W przypadku rur ze stali nierdzewnej dobrze sprawdzają się chłodziwa na bazie wody z inhibitorami korozji. W wielu konfiguracjach maszyn do cięcia rur MQL (smarowanie minimalną ilością) dostarcza chłodziwo w ilości wystarczającej do strefy cięcia, aby uzyskać czyste i suche części.
Podczas cięcia rur za pomocą piły chłodzenie dostarczane jest bezpośrednio do ostrza i strefy cięcia. Prawidłowe dostarczanie chłodziwa spełnia trzy funkcje: smaruje zęby ostrza, usuwa ciepło z cięcia i wypłukuje wióry z nacięcia. Dysze chłodziwa muszą być ustawione tak, aby przepływ docierał do obu stron ostrza w miejscu styku z rurką. W maszynach automatycznych przepływ chłodziwa jest kontrolowany przez program i włącza się automatycznie na początku każdego cięcia; w maszynach ręcznych operator otwiera i zamyka zawór, co może prowadzić do nierównomiernego chłodzenia. Stały, odpowiedni dopływ chłodziwa utrzymuje niską temperaturę ostrza, zachowuje ostrość zębów i zmniejsza zadziory spowodowane zmiękczaniem termicznym.
Układy chłodzenia wymagają regularnej pielęgnacji, aby zachować skuteczność:
· Przed każdą zmianą należy sprawdzić poziom i stężenie płynu chłodzącego
· Oczyść dysze i filtry, aby zapobiec zatykaniu, które zatyka strefę cięcia
· Wymieniaj płyn chłodzący zgodnie z harmonogramem — zanieczyszczony lub zdegradowany płyn chłodzący traci właściwości chłodzące i smarujące
· Sprawdź pompy i węże pod kątem wycieków lub zużycia
· Używaj chłodziwa odpowiedniego do materiału rury — na przykład chłodziwa na bazie wody z inhibitorami korozji do stali nierdzewnej
W maszynach wyposażonych w przenośnik wiórów lub tacę zbierającą należy je regularnie opróżniać i czyścić, aby wióry nie zanieczyściły chłodziwa ani nie zakłócały mocowania.
Wskazówka: Regularnie sprawdzaj i konserwuj układy chłodziwa oraz dopasowuj rodzaj i przepływ chłodziwa do materiału rury, aby zminimalizować zadziory i poprawić jakość cięcia.
Jednym ze skutecznych sposobów ograniczenia zadziorów po cięciu rur jest zastosowanie cięcia wieloetapowego. Zamiast wykonywania pojedynczego cięcia, proces dzieli się na przejścia zgrubne i wykańczające. Cięcie zgrubne usuwa większość materiału szybko, ale może pozostawić zadziory. Następnie przejście wykańczające udoskonala krawędź, usuwając lub minimalizując zadziory, stosując jaśniejsze cięcie. To etapowe podejście pomaga, ponieważ obróbka wykańczająca zużywa mniej siły i ciepła, redukując odkształcenia plastyczne i uszkodzenia termiczne. Na przykład, jeśli najpierw przetniesz grubą rurę ze stali nierdzewnej z większą prędkością, a następnie wykonasz wolniejsze, precyzyjne przejście wykańczające, możesz uzyskać czystszą krawędź i mniej zadziorów.
Włączenie stacji gratowania rur do linii produkcyjnej znacznie poprawia kontrolę zadziorów. Maszyny te wykorzystują szczotki ścierne, narzędzia obrotowe lub sterowane CNC głowice gratujące, aby konsekwentnie i szybko usuwać zadziory. Automatyzacja ogranicza pracę ręczną, przyspiesza przetwarzanie i zapewnia powtarzalną jakość. Po cięciu części mogą przejść przez stację gratującą, gdzie zadziory są wygładzane bez uszkadzania powierzchni rury lub zmiany wymiarów – co jest szczególnie korzystne w przypadku produkcji na dużą skalę, gdzie ręczne gratowanie byłoby czasochłonne i niespójne.
Właściwości materiału, takie jak twardość, ciągliwość i przewodność cieplna, wpływają na powstawanie zadziorów. Zaawansowana optymalizacja procesu polega na monitorowaniu tych właściwości i odpowiednim dostosowaniu parametrów skrawania. Na przykład stal nierdzewna o wysokiej wytrzymałości i tendencji do utwardzania przez zgniot wymaga innych posuwów i prędkości skrawania niż rury aluminiowe. Korzystając z baz danych materiałów, operatorzy mogą dostosować parametry, takie jak prędkość, moc i prędkość posuwu, do każdej partii materiału, minimalizując zadziory. Ciągłe monitorowanie pomaga również wykryć zużycie narzędzia lub zmiany jakości materiału, co pozwala na wprowadzenie w odpowiednim czasie korekt zapewniających cięcie bez zadziorów.
Standaryzacja protokołów cięcia zapewnia stałą kontrolę zadziorów we wszystkich seriach produkcyjnych. Dokumentowanie zoptymalizowanych prędkości skrawania, szybkości posuwu, typów narzędzi i metod chłodzenia stanowi niezawodne źródło informacji dla operatorów. Standardowe protokoły zmniejszają zmienność spowodowaną doświadczeniem operatora lub różnicami w maszynach. Fabryka wycinająca różne rozmiary rur może mieć określone zestawy parametrów dla każdej średnicy i rodzaju materiału, co ogranicza liczbę prób i błędów. Regularne przeglądanie i aktualizacja tych protokołów w oparciu o opinie i nowe dane pomaga utrzymać wysoką jakość wyników bez zadziorów.
Wskazówka: zastosuj cięcie wieloetapowe w połączeniu z automatycznym gratowaniem i ustandaryzowanymi protokołami, aby konsekwentnie minimalizować zadziory i poprawiać jakość cięcia rur.
Najpierw dokładnie zbadaj zadzior, aby określić jego rodzaj:
· Zadziory Poissona: Cienkie, ostre listki powstałe w wyniku rozciągania materiału na boki podczas cięcia
· Zadziory przewrócone: Grube, zawinięte krawędzie ostrza ciągnące się przy wyjściu cięcia
· Zadziory wyłamujące: Postrzępione, podarte krawędzie na skutek nierównomiernego pękania materiału
· Zadziory odcięcia: Małe nierówności na linii podziału spowodowane stępieniem ostrza lub niewłaściwą prędkością
Znajomość rodzaju zadziorów pomaga określić, który parametr lub narzędzie wymaga regulacji.
Prędkość i posuw to główne dźwignie kontroli zadziorów:
· Jeśli zadziory są duże i wyglądają na roztopione, prędkość skrawania lub posuw mogą być zbyt małe, co może spowodować przegrzanie — nieznacznie zwiększyć prędkość lub dostosować posuw
· Jeżeli zadziory są ostre i cienkie, prędkość może być zbyt duża i nie pozwala na pełne oddzielenie materiału – niższa prędkość
· Na automatach sprawdź, czy zaprogramowany posuw odpowiada średnicy ostrza i grubości ścianki rury
· W przypadku maszyn ręcznych przeszkol operatorów, aby opuszczali ostrze ze stałą, równą szybkością, zamiast przepychać je na siłę
Przed rozpoczęciem produkcji należy zawsze przetestować regulacje na złomowanych rurach.
Problemy z ostrzami są częstą przyczyną zadziorów podczas cięcia piłą:
· Sprawdź ostrze pod kątem stępionych zębów, pęknięć, odprysków lub brakujących zębów
· Sprawdź, czy ostrze obraca się prawidłowo – wygięte lub wypaczone ostrze tnie nierówno i powoduje powstawanie ciężkich zadziorów po jednej stronie
· Sprawdź mocowanie ostrza: luźny trzpień lub zużyty kołnierz powoduje wibracje i bicie
· Sprawdź ustawienie ostrza prostopadle do osi rury; nachylone ostrze umożliwia wykonywanie cięć pod kątem i z dużą ilością zadziorów
· Używaj ostrza o liczbie zębów odpowiedniej do grubości ścianki rury
Ruchy lub wibracje podczas cięcia powodują nierówne krawędzie i zadziory. Użyj solidnych zacisków, aby mocno przytrzymać rury, podeprzyj długie lub cienkie rury, aby zapobiec zginaniu, sprawdź, czy zaciski nie odkształcają rury i unikaj nadmiernego dokręcania, które może spowodować zmiażdżenie cienkościennych rur. Stabilne elementy obrabiane pozwalają narzędziu na czyste cięcie bez popychania i rozdzierania materiału. W maszynach w pełni zautomatyzowanych hydrauliczna synchronizacja mocowania i serwomechanizmu zapewnia stabilność wymaganą do cięcia rur bez zadziorów . W przypadku maszyn ręcznych przed rozpoczęciem cięcia należy zawsze sprawdzić, czy zacisk jest całkowicie dokręcony.
Zużyte lub uszkodzone narzędzia zwiększają powstawanie zadziorów. Regularnie sprawdzaj ostrza pod kątem stępienia, pęknięć lub wiórów; wymieniaj ostrza, zanim jakość cięcia zauważalnie spadnie; sprawdź elementy maszyny, takie jak dysze chłodziwa i powierzchnie mocujące, pod kątem uszkodzeń lub zabrudzeń; oraz konserwację systemów chłodziwa, aby zapewnić stałe warunki skrawania. Regularna konserwacja zapobiega nieoczekiwanym problemom z zadziorami i wydłuża żywotność narzędzia.
Wskazówka: Prowadź dziennik rozwiązywania problemów, aby śledzić rodzaje zadziorów, zmiany parametrów i wyniki; pomaga to szybko znaleźć skuteczne rozwiązania i utrzymać produkcję bez zadziorów.
Osiągnięcie wyników bez zadziorów podczas cięcia rur wymaga zrozumienia kluczowych przyczyn, takich jak odkształcenie materiału, ciepło i zużycie narzędzia. Optymalizacja prędkości skrawania, mocy i ostrości narzędzia znacznie zmniejsza powstawanie zadziorów. Regularna konserwacja i precyzyjne dostrajanie parametrów zapewniają stałą jakość i wydajność. Wdrażanie najlepszych praktyk, takich jak prawidłowe mocowanie i chłodzenie, poprawia jakość wykończenia krawędzi i produktywność.
SLS Machinery produkuje pełną gamę systemów maszyn do cięcia rur — od ręcznych maszyn do cięcia rur i modeli półautomatycznych maszyn do cięcia rur po automatyczne maszyny do cięcia rur i centra maszyn do cięcia rur CNC z szybkimi latającymi przecinarkami — zaprojektowanych do pozbawionego zadziorów, precyzyjnego cięcia rur ze stali węglowej, stali nierdzewnej, aluminium i miedzi. Nasze maszyny charakteryzują się sztywnymi żeliwnymi ramami, hydraulicznym mocowaniem, programowalną kontrolą długości i dopasowanym oprzyrządowaniem do brzeszczotów HSS , obsługując przemysł motoryzacyjny, HVAC, meblarski, budowlany, stoczniowy oraz naftowo-gazowy na całym świecie. Skontaktuj się z SLS Machinery już dziś, aby uzyskać rozwiązanie do cięcia rur, które zapewni czystość krawędzi i płynność produkcji.
Film przedstawiający linię produkcyjną do cięcia rur: w pełni zautomatyzowane cięcie, fazowanie i gratowanie.
