Wstęp
W produkcji gięcia rur CNC większość wad zginania, w tym marszczenie rur, spłaszczenie przekroju poprzecznego, pękanie rur i nadmierna owalność, nie są spowodowane błędami precyzji giętarki CNC do rur , ale nieprawidłowym dopasowaniem wymiarów rur. Średnica zewnętrzna (OD), średnica wewnętrzna (ID) i grubość ścianki rury to trzy podstawowe parametry, które określają efekt formowania zginania, dopasowanie oprzyrządowania, ustawienie parametrów gięcia i wydajność usługi gotowego produktu.
SLS Machinery , profesjonalny producent precyzyjnych giętarek do rur CNC , podsumowuje praktyczne doświadczenia przemysłowe i branżowe dane techniczne Google. W tym artykule systematycznie wyjaśniono definicje, wzory obliczeniowe, różnice funkcjonalne i zasady stosowania zginania w zakresie średnicy zewnętrznej, średnicy wewnętrznej i grubości ścianki rury. Rozwiązuje typowe problemy produkcyjne, takie jak nieuzasadniony dobór rur, niedopasowanie narzędzi i niestabilna jakość gięcia, pomagając producentom osiągnąć wysoką precyzję i pozbawioną defektów produkcję gięcia rur.
1. Podstawowa definicja i pomiar przemysłowy średnicy zewnętrznej rury
1.1 Co to jest średnica zewnętrzna rury (OD)?
Średnica zewnętrzna rury (OD) odnosi się do maksymalnej zewnętrznej szerokości przekroju metalowej rury, mierzonej od jednej ściany zewnętrznej do przeciwległej ściany zewnętrznej. Jako najbardziej intuicyjny i priorytetowy standard wymiarowania w zakresie dopasowywania narzędzi do gięcia rur , OD jest stały niezależnie od zmian grubości ścianki i jest szeroko stosowany do klasyfikacji modeli rur i kalibracji parametrów maszyn w przemysłowej obróbce rur.

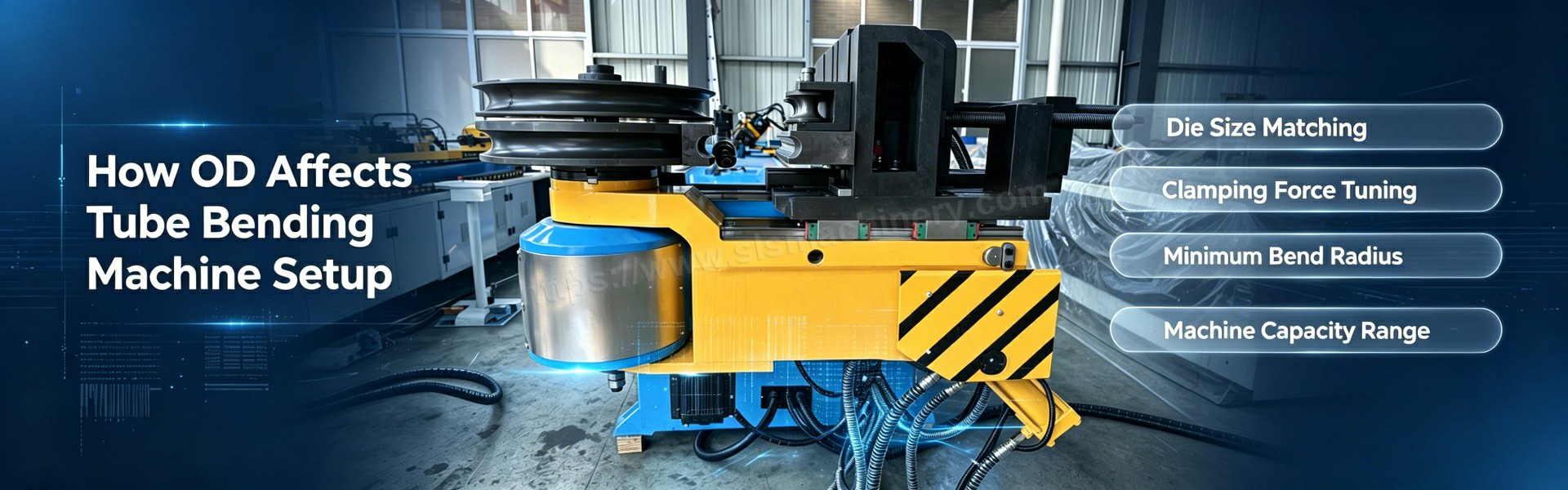

1.2 Podstawowe funkcje OD w gięciu rur CNC
OD jest podstawową podstawą doboru matryc, zacisków i matryc dociskowych automatycznych giętarek do rur . Różne średnice zewnętrzne rur odpowiadają wyjątkowym rozmiarom narzędzi i progom siły zginającej:
Duże rury OD wymagają wytrzymałych narzędzi do gięcia i większego hydraulicznego momentu zginającego, przy większym minimalnym promieniu zgięcia, aby uniknąć zapadnięcia się rury
Małe rury OD dostosowują się do kompaktowych narzędzi i gięcia pod niskim ciśnieniem, odpowiednie do precyzyjnego gięcia o małym promieniu
Niedopasowana średnica zewnętrzna i oprzyrządowanie bezpośrednio spowodują poślizg rury, wgniecenie powierzchni, odchylenie kąta i wadliwe partie produktów, co jest głównym czynnikiem wpływającym na spójność precyzyjnego gięcia rur .
1.3 Profesjonalne metody wykrywania OD
W produkcji masowej operatorzy używają suwmiarki cyfrowe, mikrometry i niezawodne mierniki do szybkiego pobierania próbek OD. Wymagany jest wielopunktowy pomiar obwodu, aby wykryć owalność rury i przed obróbką upewnić się, że okrągłość rury spełnia standardy zginania.
2. Średnica wewnętrzna rury (ID): wymiar funkcjonalny do zastosowań po gięciu
2.1 Definicja i obliczanie ID rury
Wewnętrzna średnica rury (ID) reprezentuje rozmiar pustego wewnętrznego otworu rury, określając wewnętrzną przestrzeń przepływu i prześwit okablowania. W odróżnieniu od OD (zewnętrznego wymiaru formowania), ID skupia się na praktycznych właściwościach funkcjonalnych gotowych giętych rur. Standardowy wzór obliczeniowy w przemyśle to: ID = OD – 2 × grubość ścianki.
2.2 Jak ID wpływa na jakość gięcia i zastosowanie przemysłowe
Naprężenie zginające spowoduje niewielkie odkształcenie wewnętrznej ścianki rury. Rury cienkościenne o małej średnicy wewnętrznej są podatne na wewnętrzne marszczenie i kurczenie się otworu podczas zginania, co zmniejsza wydajność przepływu płynu i wpływa na bezpieczeństwo rurociągu. Dlatego tolerancja ID musi być ściśle kontrolowana w przypadku rurociągów hydraulicznych, układów pneumatycznych i przewodów elektrycznych.
Stabilna średnica wewnętrzna po zgięciu jest podstawowym standardem dla kwalifikowanych rurociągów przemysłowych, bezpośrednio określającym opór ciśnieniowy, stabilność przepływu i żywotność systemów przesyłu cieczy.
3. Grubość ścianki rury: kluczowy czynnik podatności na zginanie i wytrzymałości konstrukcyjnej
3.1 Definicja i dokładny pomiar
Grubość ścianki rury to pionowa odległość między zewnętrzną ścianą rury a ścianą wewnętrzną, która określa sztywność, plastyczność i wytrzymałość rury metalowej na ciśnienie. Jest to najbardziej krytyczna zmienna przy dostosowywaniu parametrów gięcia CNC.
Oprócz obliczania formuły (grubość ścianki = (OD-ID)/2), ultradźwiękowe mierniki grubości są szeroko stosowane do badań nieniszczących rur o specjalnych kształtach i gotowych rur giętych, aby zapewnić jednolitą grubość ścianki i uniknąć lokalnej koncentracji naprężeń.
3.2 Charakterystyka zginania rur grubowarstwowych i cienkościennych
Rura grubościenna : Wysoka wytrzymałość konstrukcyjna, niełatwa do zapadnięcia, ale wymaga dużej siły zginania i procesu formowania o niskiej prędkości, aby zapobiec pękaniu przy rozciąganiu ścianki zewnętrznej, odpowiednia do konstrukcji mechanicznych o dużej wytrzymałości i rurociągów wysokociśnieniowych
Rura cienkościenna : Dobra ciągliwość i łatwość formowania skomplikowanych zagięć, ale podatna na marszczenie i spłaszczanie; muszą być wyposażone w wewnętrzne podparcie trzpienia do gięcia rur w celu kontroli owalności
3.3 Dopasowanie parametrów w oparciu o grubość ścianki
Profesjonalne inteligentne giętarki do rur muszą dynamicznie dostosowywać siłę mocowania, prędkość gięcia i posuw w zależności od grubości ścianki. Rozsądne dopasowanie parametrów może skutecznie rozwiązać typowe wady, takie jak pocienienie ścianek, zniekształcenie rur i odchylenie odbicia w procesie gięcia.
4. Logiczna zależność pomiędzy średnicą zewnętrzną, wewnętrzną i grubością ścianki
Te trzy wymiary tworzą stałą relację więzów geometrycznych: OD określa ogólną specyfikację rury, grubość ścianki kontroluje wytrzymałość konstrukcyjną i trudność zginania, a ID ostatecznie określa funkcjonalną przestrzeń zastosowań. Nieuzasadnione dopasowanie wymiarów doprowadzi do sprzecznych efektów zginania:
Duża średnica zewnętrzna + cienka ścianka: Łatwe do zginania, ale wysokie ryzyko zapadnięcia się przekroju poprzecznego
Mała średnica zewnętrzna + gruba ściana: wysoka wytrzymałość, ale trudna do formowania, łatwa do złamania podczas zginania o małym promieniu
Zrównoważona kolokacja wymiarów: zapewnia doskonałą integrację odkształcalności przy zginaniu i stabilności strukturalnej
Zgodnie z międzynarodowymi normami, takimi jak ASTM i EN, profesjonalni producenci zoptymalizują dobór wymiarów rur w oparciu o promień gięcia i technologię przetwarzania, aby zapewnić gięcie bez wad.
5. Normy dotyczące dopasowania wymiarów rur dla urządzeń do gięcia CNC
Każdy model giętarki do rur CNC ma ustalony zakres przetwarzania średnicy zewnętrznej i tolerancję grubości ścianki. Przekroczenie zakresu obciążenia urządzenia spowoduje zużycie narzędzia, przeciążenie silnika i zmniejszenie dokładności gięcia. Przed masową produkcją operatorzy muszą zweryfikować specyfikacje rur, dopasować profesjonalne oprzyrządowanie i opracować ukierunkowane procesy gięcia zgodnie z charakterystyką materiału (stal miękka, stal nierdzewna, stop aluminium).
W przypadku lekkich zastosowań, takich jak meble i poręcze, preferowane są cienkościenne rury o małej średnicy zewnętrznej; w przypadku ram samochodowych, rurociągów lotniczych i urządzeń hydraulicznych wymagane są grubościenne rury o średniej i dużej średnicy zewnętrznej o stabilnych parametrach konstrukcyjnych.
6. Wskazówki dotyczące precyzyjnego wykrywania wymiarów i kontroli jakości gięcia
Dokładne wykrywanie wymiarów jest podstawą stabilnej jakości gięcia. Przemysłowe standardowe procesy wykrywania obejmują pobieranie próbek surowców przed zginaniem, kontrolę na maszynie podczas przetwarzania oraz pełną kontrolę po formowaniu. Pomiar wielokątowy i wielopunktowy skutecznie pozwala uniknąć defektów partii spowodowanych owalnością rurki i odchyleniami grubości ścianki.
Współpracując z inteligentnymi systemami detekcji, nowoczesne giętarki do rur ze sterowaniem w zamkniętej pętli mogą monitorować w czasie rzeczywistym zmiany wymiarów rur i automatyczną kompensację parametrów, znacznie poprawiając stopień kwalifikacji produkcji.
Wniosek
Średnica zewnętrzna rury, średnica wewnętrzna i grubość ścianki to trzy kamienie węgielne projektowania procesu gięcia rur CNC i kontroli jakości. Opanowanie definicji, różnic i logiki dopasowania trzech wymiarów może zasadniczo rozwiązać typowe wady zginania, poprawić dokładność przetwarzania i obniżyć koszty produkcji.
Jako niezawodny dostawca precyzyjnego sprzętu do gięcia, SLS Machinery koncentruje się na optymalizacji dopasowywania wymiarów i iteracji procesów różnych rur metalowych. Nasza seria inteligentnych giętarek do rur CNC obsługuje automatyczne dostosowywanie parametrów dla rur o różnych średnicach zewnętrznych, wewnętrznych i grubościach ścianek, wyposażonych w profesjonalne narzędzia zapobiegające owalności i systemy wykrywania w czasie rzeczywistym. Dostarczamy kompleksowe rozwiązania w zakresie precyzyjnego gięcia dla przemysłu motoryzacyjnego, lotniczego, medycznego, produkcji mechanicznej i inżynierii rurociągów.
FAQ
P1: Jakie są podstawowe różnice między średnicą zewnętrzną, średnicą wewnętrzną i grubością ścianki rury podczas gięcia CNC?
A1: OD to zewnętrzny wymiar formowania w celu dopasowania oprzyrządowania; ID to wewnętrzny wymiar funkcjonalny scenariuszy zastosowań; grubość ścianki określa podatność rury na zginanie i wytrzymałość konstrukcyjną. Cała trójka wspólnie decyduje o procesie gięcia i jakości gotowego produktu.
P2: Dlaczego średnica zewnętrzna rury determinuje wybór oprzyrządowania giętarki do rur?
A2: Rozmiar matrycy i zacisku giętarki do rur CNC jest dostosowywany w zależności od średnicy zewnętrznej rury. Dokładne dopasowanie średnicy zewnętrznej zapewnia stabilne mocowanie i równomierne naprężenie, zapobiegając deformacji rur i błędom przetwarzania.
P3: Jak grubość ścianki wpływa na efekt zginania rury?
A3: Grube ścianki zwiększają wytrzymałość rury, ale wymagają większej siły zginania; cienkie ścianki są łatwe w formowaniu, ale podatne na marszczenie i zapadanie się. Dostosowanie prędkości i ciśnienia gięcia do grubości ścianki jest kluczem do precyzyjnego gięcia.
P4: Jak dokładnie obliczyć i wykryć identyfikator probówki?
A4: ID można obliczyć ze wzoru ID=OD-2×grubość ścianki i zweryfikować za pomocą wewnętrznych suwmiarek lub średnicówek, aby upewnić się, że luz wewnętrzny spełnia wymagania aplikacji po zginaniu.
P5: Czy jedna giętarka CNC do rur może przetwarzać rury o różnych wymiarach?
Odpowiedź 5: Tak. Profesjonalna inteligentna giętarka do rur CNC może przełączać parametry i zastępować pasujące oprzyrządowanie, aby dostosować się do różnych specyfikacji średnicy zewnętrznej rury i grubości ścianki, realizując elastyczną produkcję w wielu scenariuszach.
